Libera el poder de F4BM220: El sustrato principal para el dominio de alta frecuencia

Libera el poder de F4BM220: El sustrato principal para el dominio de alta frecuencia

En el dinámico mundo de la electrónica de alta frecuencia, los ingenieros de diseño buscan constantemente materiales que puedan ofrecer un rendimiento y una fiabilidad sin compromisos.

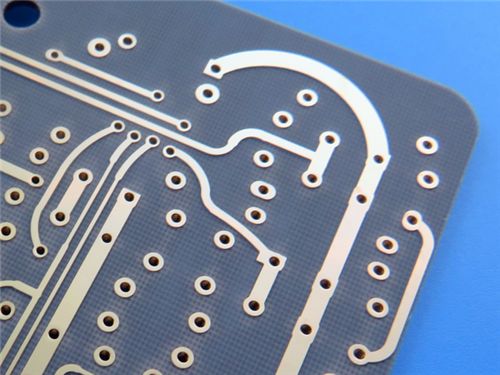

Hoy, estamos encantados de presentarles una solución revolucionaria que cumple todos los requisitos: la excepcional PCB de doble cara F4BM220 de Wangling.

Rendimiento eléctrico

En el corazón de esta notable PCB de 2 capas se encuentra el innovador laminado F4BM220, un material diseñado a través de la formulación científica y el prensado preciso de tela de fibra de vidrio, resina PTFE y película PTFE. Con una constante dieléctrica consistente (Dk) de 2.2 ± 0.04 a 10 GHz y un factor de disipación impresionantemente bajo de solo 0.001, este sustrato garantiza una integridad de señal sin igual y una baja pérdida de inserción.

Construcción

Con una medida compacta de 51 mm x 67 mm con una tolerancia ajustada de ±0.15 mm, esta PCB de doble cara presenta un grosor final delgado de 0.6 mm y robustas capas de cobre de 1 oz (1.4 mils). Las impresionantes especificaciones de la placa incluyen una traza/espacio mínimo de 5/8 mils, un tamaño de agujero mínimo de 0.3 mm y un acabado superficial de oro por inmersión para una soldabilidad fiable y un rendimiento a largo plazo.

Estabilidad dimensional

Diseñada para una estabilidad dimensional excepcional, la PCB F4BM220 cuenta con un CTE de 25 ppm/°C en el eje x, 34 ppm/°C en el eje y y solo 240 ppm/°C en el eje z. Este material también exhibe un coeficiente térmico de Dk notablemente bajo de -142 ppm/°C, lo que garantiza una fiabilidad sólida incluso en los entornos más exigentes.

Aplicaciones versátiles de alta frecuencia

Ya sea que su enfoque esté en sistemas de microondas, RF y radar, cambiadores de fase, divisores de potencia o cualquier otro diseño de alta frecuencia exigente, la PCB de doble cara F4BM220 está diseñada para elevar su rendimiento. Sus excepcionales características eléctricas, combinadas con su construcción robusta y respeto por el medio ambiente, la convierten en la elección perfecta para una amplia gama de aplicaciones de alta frecuencia de próxima generación.

Desbloquee el potencial ilimitado de sus diseños de alta frecuencia con la excepcional F4BM220 solución de PCB de doble cara, disponible en todo el mundo. Experimente la potencia y la fiabilidad sin igual que solo Wangling puede ofrecer.
