Aprovechando el poder de TRF-45 para diseños de RF de alto rendimiento

Aprovechando el poder de TRF-45 para diseños de RF de alto rendimiento

En el mundo en constante evolución de la electrónica de alta frecuencia, la elección del material de PCB puede marcar la diferencia en el rendimiento y la confiabilidad de sus diseños.Un material que ha estado ganando tracción entre los ingenieros de RF es el TRF-45 de Taconic, laminado térmicamente estable con capacidades excepcionales.

Vamos a profundizar en los detalles técnicos y explorar cómo TRF-45 puede elevar su próximo proyecto de RF.

Construcción robusta y propiedades personalizadas

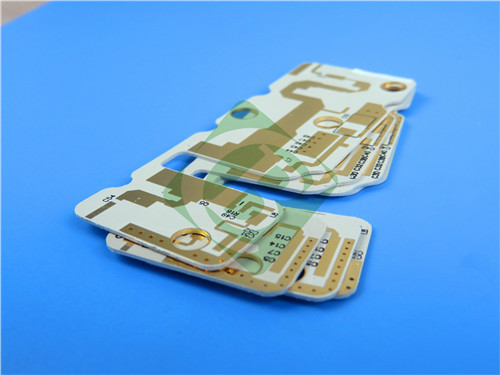

Este PCB rígido de doble cara cuenta con un material de núcleo TRF-45 con las siguientes especificaciones clave:

1. Las dimensiones de los tableros: 50 mm x 50 mm, con una tolerancia de ±0,15 mm
2. Traza/espacio mínimo: 4/5 milis
3. Tamaño mínimo del agujero: 0,3 mm
4. espesor del tablero acabado: 0,9 mm
5. Peso de cobre: 1 oz (1.4 mil) en las capas exteriores
6. espesor del revestimiento vía: 20 μm
7. Finado de superficie: oro de inmersión de níquel sin electro (ENIG)

La pila de 2 capas consiste en el material central TRF-45 con capas de cobre de 35 μm, proporcionando una base robusta y dimensionalmente estable para circuitos de alta frecuencia.

Rendimiento eléctrico excepcional
El material TRF-45 está diseñado para sobresalir en aplicaciones de RF y microondas, con las siguientes características eléctricas destacadas:

1. Constante dieléctrica estable (Dk) de 4,5 ± 0,15 a 10 GHz
2. Bajo factor de disipación de 0,0035 a 10 GHz
3. Absorción de humedad de sólo 0,06%

Estas propiedades permiten a los diseñadores lograr un control preciso de la impedancia, minimizar los problemas de integridad de la señal y mantener un rendimiento constante en un amplio rango de temperaturas y frecuencias.

Confiabilidad térmica y mecánica
Además de su destreza eléctrica, el TRF-45 también cuenta con impresionantes propiedades térmicas y mecánicas:

Coeficiente de expansión térmica (CTE):

1. El eje X: 9 ppm/°C
2. El eje Y: 9 ppm/°C
3. En el eje Z: 40 ppm/°C (50°C a 150°C)
4. Conductividad térmica: 0,43 W/mK
5. Calificación de inflamabilidad: UL 94-V0

Esta combinación de baja CTE, alta conductividad térmica,y la excelente estabilidad dimensional asegura que sus circuitos de alta frecuencia pueden soportar los rigores de la fabricación y operar de forma confiable en entornos exigentes.

Aplicaciones versátiles
Con su rendimiento de RF excepcional y construcción robusta, TRF-45 es adecuado para una variedad de aplicaciones de alta frecuencia, incluyendo:

1. Antenas de radio por satélite
2. Antenas de RFID
3. Antenas GPS

Otros sistemas de comunicación inalámbrica
Al aprovechar las capacidades de TRF-45, los ingenieros pueden ampliar los límites de tamaño, peso y optimización de potencia manteniendo la integridad de sus diseños.

Para obtener más información sobre cómo TRF-45 puede beneficiar a su próximo proyecto de RF, no dude en ponerse en contacto con nuestro equipo de expertos técnicos..
