Introducción
El RT/duroid 6035HTC PCB es una solución de vanguardia hecha a partir de materiales avanzados de circuito de alta frecuencia de Rogers RT/duroid 6035HTC.Este PCB establece un nuevo estándar en rendimiento y confiabilidad para aplicaciones de alta potencia de RF y microondas.

Principales características y beneficios

• Constante dieléctrica (DK) de 3,5 +/- 0,05 a 10 GHz/23°C para una transmisión de señal precisa
• El factor de disipación ultra bajo de 0,0013 a 10 GHz/23°C minimiza la pérdida de señal
• El coeficiente térmico de la constante dieléctrica de -66 ppm/°C garantiza un rendimiento estable a pesar de las variaciones de temperatura
• La absorción de humedad de 0,06% mejora la durabilidad
• La impresionante conductividad térmica de 1,44 W/m/K a 80°C facilita una disipación de calor eficiente
• Los valores del coeficiente de expansión térmica (CTE) proporcionan estabilidad dimensional

Detalles de construcción y diseño

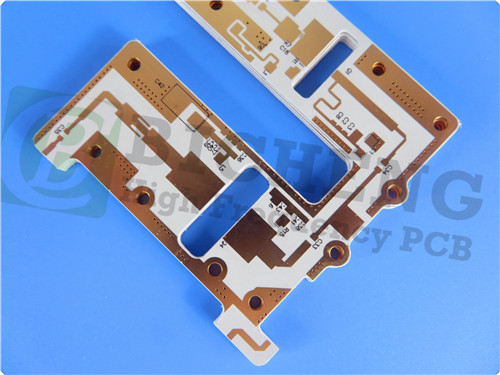

El RT/duroid 6035HTC PCB presenta un diseño rígido de 2 capas con la capa de cobre 1 y la capa de cobre 2 de 35 μm cada una. El núcleo RT/duroid 6035HTC de 0,254 mm (10 mil) garantiza un alto rendimiento.Las dimensiones de las placas de 54 mm x 76 mm se adaptan a aplicaciones versátiles.

Especificaciones

• Traza/Espacio mínimo: 4/4 milis
• Tamaño mínimo del agujero: 0,2 mm
• espesor del tablero acabado: 0,3 mm
• Peso de Cu acabado: 1 oz (1.4 mils) capas exteriores
• espesor de revestimiento por vía: 20 μm
• El acabado de la superficie: Plata de inmersión
• En el extremo superior: Blanco
• Máscara de soldadura superior: verde
• 100% Prueba eléctrica realizada antes del envío

Información adicional
El RT/duroide 6035HTC PCB incluye 11 componentes, 40 almohadillas, 23 almohadillas de agujero y 17 almohadillas SMT superiores.garantizar el enrutamiento y la conectividad de señales sin fisuras para diversas aplicaciones.

Aplicaciones
Ideal para aplicaciones de RF y microondas de alta potencia como amplificadores, acopladores, filtros y divisores de potencia, el PCB RT/duroide 6035HTC ofrece un rendimiento, fiabilidad y eficiencia sin igual.

Información de contacto
Para consultas técnicas y orientación de expertos sobre la integración del PCB RT/duroide 6035HTC en sus proyectos, póngase en contacto con Sally enLas acciones de la Comisión se basan en los siguientes elementos:. Elevar sus aplicaciones de alta potencia RF y microondas con la precisión y el rendimiento de la RT/duroide 6035HTC PCB.
