El número de unidades de producción es:PCB de alta frecuencia 2 onzas de cobre1.0En el caso de losEspesasCon el oro de inmersión
(Los PCB son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)
Breve introducción

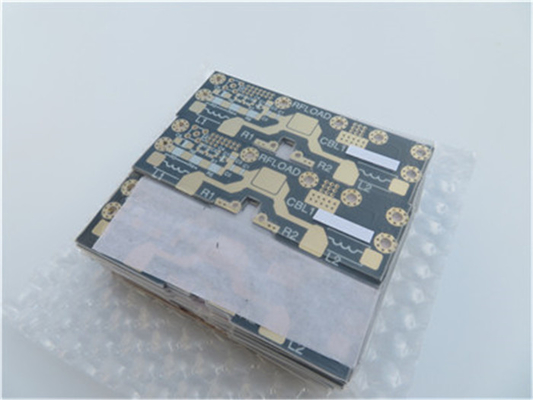

Esta es una placa de circuito impreso de alta frecuencia de 2 capas construida en sustratos Wangling F4BTME320.Apoya los componentes de montaje de superficie en el lado superior, mientras que los componentes a través del orificio no se utilizan en este diseño.
Las especificaciones tecnológicas destacan una anchura mínima de 4 milímetros y un espacio mínimo de 6 milímetros, lo que permite un diseño de circuito preciso.que no sólo mejora la solderabilidad, sino que también proporciona una excelente resistencia a la corrosiónAdemás, una máscara de soldadura negra se aplica a la parte superior de la PCB, ofreciendo durabilidad y una estética atractiva al tiempo que protege los circuitos subyacentes de los factores ambientales.
Aquí están los detalles en la tabla siguiente.
Tamaño del PCB | Se trata de un producto que se utiliza para la fabricación de productos químicos. |
Tipo de tablero | PCB de doble cara |
Número de capas | 2 capas |
Componentes montados en la superficie | - Sí, es cierto. |
A través de componentes perforados | No |
El nivel de la carga | cobre ------- 70 um ((1 oz+placa) capa superior |
F4BTME320 - 1,0 mm | |
cobre ------- 70um ((1 oz + placa) capa BOT | |
La tecnología | |
Traza y espacio mínimos: | 4 mil / 6 mil |
Agujas mínimas / máximas: | 0.4 mm / 1,2 mm |
Número de agujeros diferentes: | 7 |
Número de agujeros de perforación | 92 |
Número de ranuras fresadas: | 2 |
Número de recortes internos: | 1 |
Control de la impedancia: | No es |
Número del dedo dorado: | 0 |
Materiales para el tablero | |
Vidrio epoxi: | F4BTME320 Dk3. ¿Qué quieres decir?2 |
Folios finales exteriores: | 2 onzas |
En el interior de la lámina final: | No incluido |
Altura final del PCB: | 1.1 mm ± 10% |
Revestimiento y revestimiento | |
Finalización de la superficie | Oro de inmersión |
Máscara de soldadura Aplicar a: | En la parte superior, negro. |
Color de la máscara de soldadura: | No es |
Tipo de máscara de soldadura: | No es |
Conto/corte | Enrutamiento |
Marcado | |
Lado de la leyenda del componente | En la parte superior |
Color de la leyenda del componente | Blanco |
Nombre o logotipo del fabricante: | Marcado en el tablero en un conductor y con piernas |
VIA | Revestido con un orificio (PTH), de un tamaño mínimo de 0,4 mm. |
Clasificación de la inflamabilidad | Se aplicará la norma de homologación de tipo ISOFIX. |
TOLERANCIA de las dimensiones | |
Dimensión del contorno: | 0.0059" |
El revestimiento del tablero: | 0.0029" |
Tolerancia del taladro: | 0.002" |
TEST | Prueba eléctrica al 100% antes del envío |
Tipo de obra de arte a suministrar | archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc |
Área de servicio | En todo el mundo. |
Laminados de alta frecuencia F4BTME
Los laminados de alta frecuencia F4BTME están hechos de tela de fibra de vidrio, relleno nanocerámico y resina de politetrafluoroetileno después de una preparación científica y un proceso estricto de prensado.
Esta serie de productos se basa en la capa dieléctrica F4BM, y los materiales se añaden con cerámicas nanoescalas de alta dieléctricidad y baja pérdida, obteniendo así una constante dieléctrica más alta,mejor resistencia al calor, menor coeficiente de expansión térmica, mayor resistencia al aislamiento, mejor conductividad térmica, manteniendo las características de baja pérdida.
El F4BTME está revestido con papel de cobre tratado al revés (RTF) que tiene un excelente índice PIM, un control de línea más preciso y una menor pérdida de conductor, espesor opcional disponible con 0,5 oz y 1 oz.
Se aplicarán las siguientes medidas:
Parámetros técnicos del producto | Modelo de producto y ficha de datos | |||||||||||
Características del producto | Condiciones de ensayo | Unidad | F4BME217 | F4BME220 | F4BME233 | Las condiciones de los requisitos de seguridad de los vehículos | Las condiciones de los requisitos de seguridad de los vehículos | F4BME265 y sus derivados | F4BME275 | F4BME294 | F4BME300 | |
Constante dieléctrica (típica) | 10 GHz | / | 2.17 | 2.2 | 2.33 | 2.45 | 2.55 | 2.65 | 2.75 | 2.94 | 3.0 | |
Tolerancia constante dieléctrica | / | / | ± 004 | ± 004 | ± 004 | ± 005 | ± 005 | ± 005 | ± 005 | ± 006 | ± 006 | |
Tangente de pérdida (típico) | 10 GHz | / | 0.001 | 0.001 | 0.0011 | 0.0012 | 0.0013 | 0.0013 | 0.0015 | 0.0016 | 0.0017 | |
20 GHz | / | 0.0014 | 0.0014 | 0.0015 | 0.0017 | 0.0018 | 0.0019 | 0.0021 | 0.0023 | 0.0025 | ||
Coeficiente de temperatura constante dieléctrica | -55oC a 150oC | PPM/°C | - 150 años. | -142 años | - 130 | - 120 | -110 | - 100 | - 92 años. | - 85 años. | - 80 años | |
Fuerza de peeling | 1 OZ F4BM | N/mm | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | |
1 OZ F4BME | N/mm | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | ||
Resistencia por volumen | Condición estándar | MΩ.cm | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | |
Resistencia de la superficie | Condición estándar | MΩ | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | |
Fuerza eléctrica (dirección Z) | 5KW,500V/s | KV/mm | > 23 | > 23 | > 23 | > 25 | > 25 | > 25 | > 28 años | > 30 años | > 30 años | |
Voltado de ruptura (dirección XY) | 5KW,500V/s | KV | > 30 años | > 30 años | > 32 | > 32 | > 34 | > 34 | > 35 | > 36 | > 36 | |
Coeficiente de expansión térmica | Dirección XY | -55 oC hasta 288 oC | ppm/oC | 25, 34 | 25, 34 | 22, 30 | 20, 25 | 16, 21 | 14, 17 | 14, 16 | 12, 15 | 12, 15 |
Dirección Z | -55 oC hasta 288 oC | ppm/oC | 240 | 240 | 205 | 187 | 173 | 142 | 112 | 98 | 95 | |
Estrés térmico | 260°C, 10 segundos, 3 veces | Sin delaminado | Sin delaminado | Sin delaminado | Sin delaminado | Sin delaminado | Sin delaminado | Sin delaminado | Sin delaminado | Sin delaminado | ||
Absorción de agua | 20 ± 2 °C, 24 horas | % | ≤ 008 | ≤ 008 | ≤ 008 | ≤ 008 | ≤ 008 | ≤ 008 | ≤ 008 | ≤ 008 | ≤ 008 | |
Densidad | Temperatura ambiente | G/cm3 | 2.17 | 2.18 | 2.20 | 2.22 | 2.25 | 2.25 | 2.28 | 2.29 | 2.29 | |
Temperatura de funcionamiento a largo plazo | Cámara de baja y alta temperatura | °C | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | |
Conductividad térmica | Dirección Z | En el caso de las empresas de servicios de telecomunicaciones: | 0.24 | 0.24 | 0.28 | 0.30 | 0.33 | 0.36 | 0.38 | 0.41 | 0.42 | |
El PIM | Solo aplicable a las aeronaves F4BME | Dbc | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | |
Flamabilidad | / | El número de certificado es: | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | |
Composición del material | / | / | PTFE, tejido de fibra de vidrio F4BM emparejado con película de cobre ED, F4BME emparejado con película de cobre tratada de manera inversa (RTF). |
El nuestroCapacidad de PCB (F4BTME)
Material de los PCB: | PTFE / tela de fibra de vidrio / relleno de nanocerámica | ||
Designación (F4BTME) | F4BTM | DK (10GHz) | DF (10 GHz) |
F4BTME298 | 2.98 ± 0.06 | 0.0018 | |
F4BTME300 | 3.0 ± 0.06 | 0.0018 | |
El número de unidades de producción es: | 3.2 ± 0.06 | 0.0020 | |
F4BTME350 | 3.5 ± 0.07 | 0.0025 | |
Número de capas: | PCB de un solo lado, PCB de dos lados, PCB multicapa, PCB híbrido | ||
Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | ||
espesor dieléctrico (o grosor total) | 0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
Tamaño del PCB: | ≤ 400 mm x 500 mm | ||
Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. | ||
El acabado de la superficie: | El cobre desnudo, el HASL, el ENIG, la plata de inmersión, el estaño de inmersión, el OSP, el oro puro, el ENEPIG, etc. |
