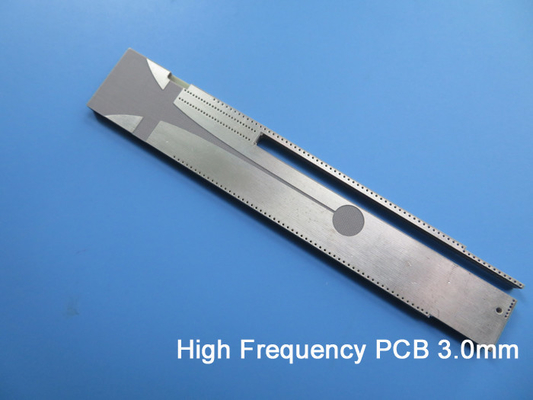

F4BTM298 PCB de alta frecuencia Substrato de 3,0 mm placa de PCB RF con estaño de inmersión

F4BTM298 PCB de alta frecuencia Substrato de 3,0 mm placa de PCB RF con estaño de inmersión

Información detallada
Descripción del producto

F4BTM298PCB de alta frecuencia de 3,0 mmSubstratoJunta de PCB de RFCon estaño de inmersión

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son sólo para referencia)



Descripción general

Este es un tipo de PCB de alta frecuencia de doble cara construido en un sustrato de 3,0 mm F4BTM298 para la aplicación de la antena de parche.



Especificaciones básicas

Material de base: F4BTM298

Constante dieléctrica: 2,98 +/- 0.06

Número de capas: 2 capas

Tipo: a través de agujeros

Formato: 110 mm x 35 mm = 1 tipo = 1 pieza

Finado de superficie: estaño de inmersión

Peso de cobre: capa exterior de 35 μm

Máscara de soldadura / Leyenda: No / No

Altura del PCB final: 3,1 mm

La norma: IPC 6012 Clase 2

Embalaje: 20 piezas están envasadas para el envío.

Tiempo de ejecución: 7 días hábiles

Duración: 6 meses



Aplicaciones

Multiplexador, sensores de detección acústica, radiofrecuencia, transmisor de RF



F4BTM298 PCB de alta frecuencia Substrato de 3,0 mm placa de PCB RF con estaño de inmersión 0



F4BTMLaminados de alta frecuencia

Los materiales de alta frecuencia de la serie F4BTM están hechos de tela de fibra de vidrio, relleno nanocerámico y resina de politetrafluoroetileno después de una preparación científica y un proceso estricto de prensado.



Esta serie de productos se basa en la capa dieléctrica F4BM, y los materiales se agregan con cerámicas a nanoescala de alta dieléctricidad y baja pérdida, obteniendo así una constante dieléctrica más alta,mejor resistencia al calor, menor coeficiente de expansión térmica, mayor resistencia al aislamiento, mejor conductividad térmica, manteniendo las características de baja pérdida.



Nuestra capacidad de PCB (F4BTM)

Material de los PCB: PTFE / tela de fibra de vidrio / relleno de nanocerámica
Designación (F4BTM) F4BTM DK (10GHz) DF (10 GHz)
F4BTM298 2.98 ± 0.06 0.0018
F4BTM300 3.0 ± 0.06 0.0018
F4BTM320 3.2 ± 0.06 0.0020
F4BTM350 3.5 ± 0.07 0.0025
Número de capas: PCB de un solo lado, PCB de dos lados, PCB multicapa, PCB híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
espesor dieléctrico (o grosor total) 0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Tamaño del PCB: ≤ 400 mm x 500 mm
Máscara de soldadura: Verde, negro, azul, amarillo, rojo, etc.
El acabado de la superficie: El cobre desnudo, el HASL, el ENIG, la plata de inmersión, el estaño de inmersión, el OSP, el oro puro, el ENEPIG, etc.





Hoja de datos (F4BTM)

Parámetros técnicos del producto Modelos de producto y ficha de datos
Características del producto Condiciones de ensayo Unidad F4BTM298 F4BTM300 F4BTM320 F4BTM350
Constante dieléctrica (típica) 10 GHz / 2.98 3.0 3.2 3.5
Tolerancia constante dieléctrica / / ± 006 ± 006 ± 006 ± 007
Tangente de pérdida (típico) 10 GHz / 0.0018 0.0018 0.0020 0.0025
20 GHz / 0.0023 0.0023 0.0026 0.0035
Coeficiente de temperatura constante dieléctrica -55 o ~ 150oC PPM/°C - 78 años. - 75 años. - 75 años. - 60 años
Fuerza de peeling 1 OZ F4BTM N/mm > 1.6 > 1.6 > 1.6 > 1.6
1 OZ F4BTME N/mm > 1.4 > 1.4 > 1.4 > 1.4
Resistencia por volumen Condición estándar MΩ.cm ≥ 1 × 10 ^ 7 ≥ 1 × 10 ^ 7 ≥ 1 × 10 ^ 7 ≥ 1 × 10 ^ 7
Resistencia de la superficie Condición estándar ≥ 1 × 10 ^ 6 ≥ 1 × 10 ^ 6 ≥ 1 × 10 ^ 6 ≥ 1 × 10 ^ 6
Fuerza eléctrica (dirección Z) 5KW,500V/s KV/mm > 26 > 30 años > 32 > 32
Voltado de ruptura (dirección XY) 5KW,500V/s KV > 34 > 35 > 40 años > 40 años
Coeficiente de expansión térmica Dirección XY -55 oC hasta 288 oC ppm/oC 15,16 15,16 13,15 10,12
Dirección Z -55 oC hasta 288 oC ppm/oC 78 72 58 51
Estrés térmico 260°C, 10 segundos, 3 veces Sin delaminado Sin delaminado Sin delaminado Sin delaminado
Absorción de agua 20 ± 2 °C, 24 horas % ≤ 005 ≤ 005 ≤ 005 ≤ 005
Densidad Temperatura ambiente G/cm3 2.25 2.25 2.20 2.20
Temperatura de funcionamiento a largo plazo Cámara de baja y alta temperatura °C -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260
Conductividad térmica Dirección Z En el caso de las empresas de servicios de telecomunicaciones: 0.42 0.42 0.50 0.54
El PIM Solo aplicable a la F4BTME Dbc ≤ 160 ≤ 160 ≤ 160 ≤ 160
Flamabilidad / El número de certificado es: V-0 V-0 V-0 V-0
Composición del material / / PTFE, tejido de fibra de vidrio, nanocerámica
F4BTM emparejado con papel de cobre ED, F4BTME emparejado con papel de cobre tratado de forma inversa (RTF).
