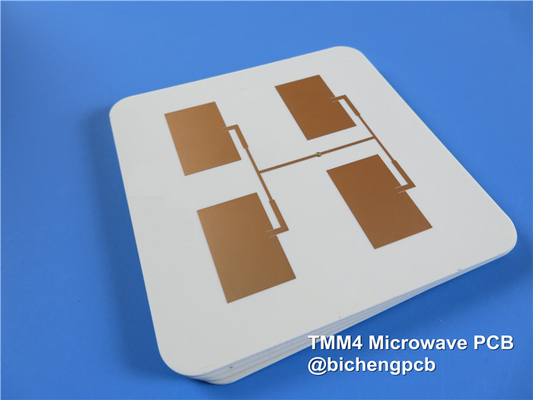

Rogers TMM4 PCB de alta frecuencia de 2 capas 30 mil con inmersión de oro

P: ¿Qué hace que los PCB TMM4 de Rogers se destaquen en el diseño de circuitos de alta frecuencia?
R: Los PCB Rogers TMM4 son un compuesto único de cerámica, hidrocarburos y polímero termoestable que combina las ventajas de los laminados cerámicos y tradicionales de PTFE. Con una constante dieléctrica de 4.50+/0.045 y un factor de disipación de 0.0020 a 10 GHz, los PCB TMM4 ofrecen una integridad y confiabilidad excepcionales de la señal para aplicaciones de línea de tira y micro-barra.

P: ¿Cuáles son las características clave de los PCB TMM4 de Rogers?
R: Los PCB TMM4 de Rogers cuentan con un coeficiente térmico de Dk de 15 ppm/°K, una conductividad térmica de 0,7 W/mk y una temperatura de descomposición (Td) de 425 °C TGA.tienen una baja tasa de absorción de humedad de 0.07%-0.18% y una constante dieléctrica que coincide con la expansión térmica del cobre, lo que los hace ideales para aplicaciones de alto rendimiento.

P: ¿Cuáles son las ventajas de usar los PCB TMM4 de Rogers?
R: Las ventajas del uso de los PCB Rogers TMM4 incluyen propiedades mecánicas que resisten el flujo de flujo y frío, lo que los hace adecuados para aplicaciones de alta confiabilidad.También son resistentes a los productos químicosAdemás, la base de resina termoestable permite una fijación fiable del alambre y una alta fiabilidad de los agujeros revestidos.

P: ¿Cuál es la construcción y el apilamiento de los PCB TMM4 de Rogers?
R: Los PCB TMM4 de Rogers cuentan con una configuración de PCB rígido de 2 capas con un grosor de núcleo de Rogers TMM4 de 0,762 mm (30 mil) y capas de cobre de 35 μm. Las dimensiones de la placa terminada son de 192 mm x 115 mm,con un tamaño mínimo de 5/7 milis y un espesor de recubrimiento de 20 μmEl acabado de la superficie es de Oro de Inmersión, y la máscara de soldadura superior es verde.

P: ¿En qué aplicaciones se utilizan comúnmente los PCB TMM4 de Rogers?
R: Los PCB TMM4 de Rogers se utilizan con frecuencia en circuitos de RF y microondas, amplificadores de potencia, filtros, sistemas de comunicación por satélite, antenas de sistemas de posicionamiento global, antenas de parche,y probadores de chipsSu versatilidad y fiabilidad los hacen adecuados para una amplia gama de aplicaciones de alta frecuencia.

P: ¿A qué estándares y especificaciones se adhieren los PCB TMM4 de Rogers?
R: Los PCBs Rogers TMM4 cumplen con los estándares IPC-Class-2 y están disponibles en todo el mundo.garantizar una calidad y un rendimiento constantes para los diseños de circuitos de alta frecuencia.
