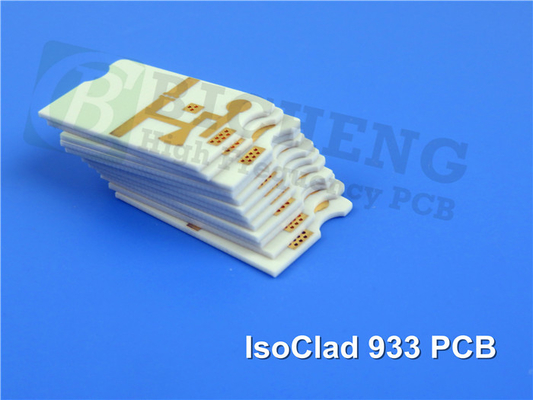

IsoClad 933 PCB de 2 capas de 15 milímetros de espesor con oro de inmersión oro puro

Desbloquear el potencial de los PCB de alta frecuencia IsoClad 933

Los laminados IsoClad 933 de Rogers son una adición innovadora al ámbito de los sustratos de PCB, ofreciendo un compuesto no tejido de fibra de vidrio / PTFE que ofrece un rendimiento y una flexibilidad sin precedentes.Estos laminados están diseñados para aplicaciones que requieren conformabilidad, gracias a su refuerzo no tejido que los diferencia de los materiales tradicionales.IsoClad 933 aprovecha fibras aleatorias más largas y un proceso de fabricación patentado para garantizar una estabilidad dimensional excepcional y una mayor resistencia mecánica, lo que lo convierte en la mejor opción para diseños electrónicos exigentes.

Con una constante dieléctrica (DK) de 2,33 a 10 GHz/23 °C y un bajo factor de disipación de 0,0016 a la misma frecuencia y temperatura, IsoClad 933 cuenta con impresionantes métricas de rendimiento.Además, el laminado ofrece una fuerte resistencia a la descamación de 10 libras por pulgada, baja absorción de agua del 0,05% y niveles mínimos de desgasificación (0,03% TML, 0 CVCM, 0,02% WVR), destacando su fiabilidad y calidad.Con una excelente uniformidad y estabilidad de DK a través de las frecuencias, IsoClad 933 garantiza circuitos consistentes y de alto rendimiento.

En una pila de PCB rígido de 2 capas, IsoClad 933 sirve como el material central entrecruzado entre capas de cobre, con detalles de construcción precisos, incluidos los requisitos mínimos de traza/espacio, tamaños de agujeros,y especificaciones de cartón acabadoEl PCB se somete a pruebas rigurosas, incluida una prueba eléctrica del 100% antes del envío, lo que garantiza estándares superiores de calidad y rendimiento.135 almohadillas en total, y 76 vías, los PCB IsoClad 933 sobresalen en varias aplicaciones como antenas conformes, circuitos de rayas y microrrasas, sistemas de guía y sistemas de radar / guerra electrónica.

En conclusión, los PCB de alta frecuencia IsoClad 933 ofrecen una puerta de entrada a un rendimiento sin igual, fiabilidad y versatilidad en el diseño electrónico.IsoClad 933 es la piedra angular de los circuitos de próxima generaciónAumente sus diseños con IsoClad 933 y desbloquee un mundo de posibilidades en ingeniería electrónica.
