Lugar de origen: | China |
Nombre de la marca: | Bicheng Technologies Limited |
Certificación: | UL |
Número de modelo: | BIC-174-V8.8 |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | USD 9.99-99.99 Per Piece |
Detalles de empaquetado: | vacío |
Tiempo de entrega: | 7 días laborables |
Condiciones de pago: | T/T, Paypal |
Capacidad de la fuente: | 45000 pedazos por mes |
Epóxido de cristal: | R-5775G | Altura final del PWB: | 0,8 milímetros ±0.1mm |
---|---|---|---|
Externo final de la hoja: | 1.0oz | Final superficial: | Oro de la inmersión |
Color de la máscara de la soldadura: | Negro | Color de la leyenda componente: | Blanco |
Número de capas: | 4 | Prueba: | Envío anterior de la prueba eléctrica del 100% |

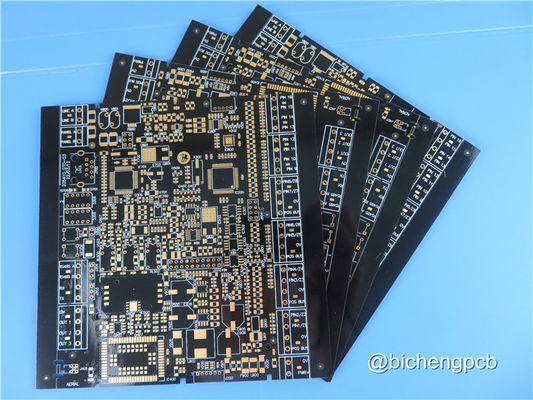

M6 placa de circuito de múltiples capas de pequeñas pérdidas de alta velocidad del PWB Panasonic R-5775
(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Breve introducción
Este tipo de placa de circuito de 4 capas se emplea el material de pequeñas pérdidas de alta velocidad de Panasonic Megtron6 (M6) R-5775G. Capa externa con el peso del cobre 1oz y la máscara negra de la soldadura impresos en lado superior e inferior. Los cojines se platean con el níquel y el oro no electrolíticos de la inmersión (ENIG). Cada 50 tableros son empaquetados al vacío para el envío.
Especificaciones del PWB
TAMAÑO DEL PWB | 95 x 96mm=1up |
TIPO DEL TABLERO | PWB de múltiples capas |
Número de capas | 4 capas |
Componentes superficiales del soporte | SÍ |
A través de componentes del agujero | SÍ |
PILA DE LA CAPA | cobre ------- capa SUPERIOR de 17um (0,5 onzas) +plate |
Prepreg | |
cobre ------- 18um (0,5 onzas) | |
R-5775G 0.25m m | |
cobre ------- 18um (0,5 onzas) | |
Prepreg | |
cobre ------- capa de 17um (0,5 onzas) +plate BOT | |
TECNOLOGÍA | |
Rastro y espacio mínimos: | milipulgada 4 milipulgadas/4 |
Agujeros mínimos/máximos: | 0,3 milímetros/6,0 milímetros |
Número de diversos agujeros: | 2 |
Número de agujeros de taladro: | 6 |
Número de ranuras molidas: | 1 |
Número de recortes internos: | no |
Control de la impedancia: | no |
Número de finger del oro: | 0 |
MATERIAL DEL TABLERO | |
Epóxido de cristal: | R-5775G |
Externo final de la hoja: | 1,0 onzas |
Hoja final interna: | 0,5 onzas |
Altura final del PWB: | 0,8 milímetros ±0.1 |
EL PLATEAR Y CAPA | |
Final superficial | Oro de la inmersión, el 22% |
Suelde la máscara para aplicarse a: | Capa superior y capa inferior |
Color de la máscara de la soldadura: | Negro |
Tipo de la máscara de la soldadura: | Kuangshun |
CONTOUR/CUTTING | Encaminamiento |
MARCA | |
Lado de la leyenda componente | Capa superior |
Color de la leyenda componente | Blanco |
Fabricante Name o logotipo: | N/A |
VÍA | Plateado a través del agujero (PTH), tamaño mínimo 0.3m m. |
GRADO DE FLAMIBILITY | 94V-0 |
TOLERANCIA DE LA DIMENSIÓN | |
Dimensión del esquema: | 0,0059" |
Galjanoplastia del tablero: | 0,0029" |
Tolerancia del taladro: | 0,002" |
PRUEBA | Envío anterior de la prueba eléctrica del 100% |
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
ÁREA DE SERVICIO | Por todo el mundo, global. |
Proceso de fabricación del PWB de múltiples capas de PTH (vía llenado)
(1). Corte del material
(2). Película seca de la capa interna
(3). Aguafuerte interna de la capa
(4). AOI 1
(5). Oxidación negra
(6). Marco del esquema que muele
(7). Perforación interna de la capa
(8). PTH 1
(9). Película seca de la capa interna
(10). Galjanoplastia 1 del modelo
(11). Vía llenado
(12). Perforación externa de la capa
(13). PTH 2
(14). Galjanoplastia 2 del modelo
(15). Película seca de la capa externa
(16). galvanoplastia de la Cobre-lata
(17). Peladura y el grabar al agua fuerte
(18). AOI 2
(19). Máscara de la soldadura
(20). Impresión de la serigrafía
(21). Acabamiento superficial
(22). Prueba eléctrica
(23). El contornear de Prolie
(24). FQC
(25). Empaquetado
(26). Entrega
Usos principales:
Antena (radar, estación base automotrices de la onda de milímetro)
Equipo de la infraestructura de las TIC
Instrumento de medida
Ordenador estupendo
CAPACIDAD
2500-3000 tipos cada mes.
ÁREA DE SERVICIO
Asiático de Norteamérica, de Oceanía, de Asia sudoriental, de Europa Oriental, de África, de América latina, occidental y de Southern Europe, de Europa del Norte, central y del sur, Medio Oriente.
