Lugar de origen: | China |
Nombre de la marca: | Bicheng Technologies Limited |
Certificación: | UL |
Número de modelo: | BIC-XXXX-V1.34 |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | USD 2.88-6.99 per piece |
Detalles de empaquetado: | vacío |
Tiempo de entrega: | 4-5 días laborables |
Condiciones de pago: | T / T, Paypal |
Capacidad de la fuente: | 45000 pedazos por mes |
Número de capas: | 4 capas, de múltiples capas | Epóxido del vidrio: | PI+FR4 |
---|---|---|---|
Altura final del PWB: | 0.5m m, 0.8m m, 1.0m m, 1.2m m, 1.6m m 1.8m m, 2.0m m | Externo final de la hoja: | 0.5oz, 1oz, 2oz |
Final superficial: | ENIG, lata de la inmersión, OSP, etc…. | Color de la máscara de la soldadura: | Etc. verde, negro, azul, amarillo, rojo. |
Color de la leyenda componente: | Etc. verde, negro, azul, amarillo, rojo. | Prueba: | Envío anterior de la prueba eléctrica del 100% |
Hola todo el mundo.
Hoy, estamos hablando del PWB de la rígido-flexión.
Un PWB de la rígido-flexión es una combinación de tableros rígidos y los circuitos flexibles, el último crear flexible interconectan entre los tableros rígidos a quienes se laminan mediante capas en enlace. Por ejemplo el diagrama siguiente es el dibujo de la rígido-flexión.
Ambos extremos son tablero rígido, circuito flexible están en el centro.
El circuito flexible se fabrica por separado y se enlaza a los tableros rígidos, o simétricamente, es decir, en el medio de los tableros rígidos, o asimétrico, es decir, al lado externo de los tableros rígidos que se interconectarán.
Platear-por los agujeros se proporcionan en las secciones rígidas del PWB de la rígido-flexión para establecer la conexión eléctrica entre el circuito flexible y los circuitos electrónicos de los tableros rígidos. Los procesos son similares a ésos usados al fabricar a tableros de múltiples capas rígidos.
Después subiendo, hechemos una ojeada dos muestras del PWB.

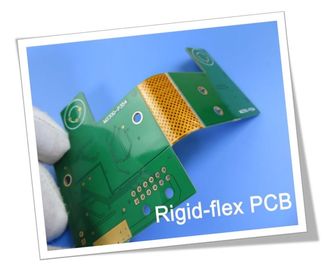

Primer es un tablero flexión-rígido de 4 capas. El circuito flexible está en el centro, y los dos lados son placa rígida y estructura simétrica. La máscara de la soldadura es verde y la superficie se trata con oro.
La segunda muestra es un tablero flexión-rígido de 6 capas. La primera capa y la segunda capa son el tablero flexible, situado en la cima del tablero flexión-rígido. El tablero flexible y el tablero rígido son en 1080 prepeg conectado, y la tercera capa a la sexta capa es el tablero rígido. Qué utilizamos es FR-4 de ITEQ Company: IT-180A. La capa interna es 0.5OZ, la capa externa es 1OZ, el grueso acabado entero de la placa es 1.5m m, y el final superficial es oro de la inmersión.
Capacidad del PWB (PWB de la Rígido-flexión) | |
Material del PWB: | Polyimide y fibra de vidrio de epoxy |
Designación: | PI+FR4 |
Cuenta de la capa: | 4 capas, de múltiples capas |
Peso de cobre: | 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm) |
Grueso del PWB: | 0.5m m, 0.8m m, 1.0m m, 1.2m m, 1.6m m |
1.8m m, 2.0m m | |
Tamaño del PWB: | ≤400mm X 500m m |
Máscara de la soldadura: | Etc. verde, negro, azul, amarillo, rojo. |
Final superficial: | ENIG, lata de la inmersión, OSP, etc…. |
Las materias primas principales son polyimide y FR-4, gamas de cobre 0.5oz del grueso a 2oz, grueso del PWB es hasta 2.0m m y tamaño máximo dentro de 400X 500m m.
el PWB Flexión-rígido contiene área flexible y el área rígida, que está de la gran ayuda para ahorrar el espacio interno del producto, para reducir el volumen del producto final y para mejorar el funcionamiento del producto.
Si usted tiene cualquier pregunta, éntrenos en contacto con por favor.
Gracias por leer.
