Cuota De Producción: 1
Precio: USD 2.99-9.99 PER PIECE
Embalaje Estándar: vacío
Período De Entrega: diez días hábiles
Método De Pago: T / T, Western Union
Capacidad De Suministro: 45000 pedazos por mes
Información detallada
Descripción del producto
Información detallada
Lugar de origen
China
Nombre de la marca
Bicheng Enterprise
Certificación
UL
Número de modelo
BIC-300-V3.00
Número de capas:
2
Material del tablero:
Polyimide (PI)
Grueso superficial del Cu:
1.0
Grueso del tablero:
0,2 milímetro +/--10%
Acabado de la superficie:
oro de la inmersión
Color de la máscara de la soldadura::
Amarillo
Color de la leyenda componente:
N / A
prueba:
Envío anterior de la prueba eléctrica del 100%
Cantidad de orden mínima:
1
Precio:
USD 2.99-9.99 PER PIECE
Detalles de empaquetado:
vacío
Tiempo de entrega:
diez días hábiles
Condiciones de pago:
T / T, Western Union
Capacidad de la fuente:
45000 pedazos por mes
Descripción del producto
Estructura de FPC
Según el número de capas de hoja de cobre conductora, FPC se puede dividir en el circuito de una sola capa, circuito de la capa doble, circuito de múltiples capas, doble echado a un lado y así sucesivamente.

Estructura de una sola capa: el circuito flexible de esta estructura es la estructura más simple del PWB flexible. Generalmente la materia prima (substratos dieléctricos) + caucho transparente (pegamento) + hoja del cobre es un sistema de las materias primas compradas (semimanufacturas), la película protectora y el pegamento transparente es otra clase de materia prima comprada. Primero, la hoja de cobre se debe grabar al agua fuerte para obtener el circuito requerido, y la película protectora se debe perforar para revelar el cojín correspondiente. Después de limpiar, los dos son combinados rodando. Entonces la parte expuesta del cojín electrochapó el oro o la lata para proteger. De esta manera, el tablero del panel grande estará listo. Generalmente también ha sellado en la forma correspondiente de la pequeña placa de circuito. No hay tampoco película protectora directamente en la hoja de cobre, pero la capa que suelda impresa de la resistencia, de modo que el coste sea más bajo, solamente la fuerza mecánica de la placa de circuito llegará a ser peores. A menos que el requisito de la fuerza no sea alto y el precio necesita ser tan bajo como sea posible, es el mejor aplicar el método de la película protectora.

Estructura de capa doble: cuando el circuito es demasiado complejo ser atado con alambre, u hoja del cobre es necesario proteger la tierra, es necesario elegir una capa doble o aún un de múltiples capas. La diferencia más típica entre una placa de múltiples capas y sola es la adición de una estructura perforada para conectar las capas de hoja de cobre. El primer proceso del caucho transparente + hoja de la materia prima + del cobre es hacer los agujeros. Los agujeros de taladro en la materia prima y el cobre foil primero, limpio y después plateado con cierto grueso del cobre. El proceso subsiguiente de la fabricación casi es lo mismo que el circuito de una sola capa.

El doble echó a un lado estructura: ambos lados del doble echaron a un lado FPC hacen cojines, utilizar principalmente para conectar a otras placas de circuito. Aunque y la estructura de la capa monomolecular sea similares, pero el proceso de fabricación es muy diferente. Su materia prima es hoja de cobre, película protectora y pegamento transparente. La película protectora se debe perforar según la posición del cojín primero, después la hoja de cobre debe ser puesta, las líneas del cojín y de la pista deben ser grabadas al agua fuerte y entonces la película protectora de otro agujero perforado debe ser puesta.

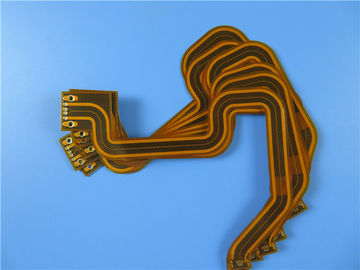

Caso de FPC: PWB flexible | PWB controlado impedancia de la flexión | PWB de la flexión del Polyimide
(Los circuitos impresos flexibles son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Descripción general
Éste es un tipo de PWB flexible empleado el polyimide substrato de 76 micrones con la impedancia de 90 ohmios controlada en pista y el hueco de 0.15mm/0.3m m para el uso de la banda ancha inalámbrica. Es 0,20 milímetros estándar gruesos con la máscara amarilla de la soldadura (coverlay) en ambos lados y el oro de la inmersión está en los cojines. FR-4 como refuerzo está en el principal y la cola. La materia prima se utiliza de Shengyi, tablero entero que suministra 1 encima de la flexión por el panel. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Cada 25 pedazos se embalan para el envío.

Hoja del parámetro y de datos
Tamaño del PWB: 116 x 108m m = 1 PCS
Número de capas 2 capas
Tipo del tablero PWB de Flexbile
Grueso del tablero 0.2m m +/--10%
Pila FR-4 SUPERIOR Steffener 0.8m m
Pi 0.025m m coverlay
Final de cobre del top 0.035m m
Substrato 0.076m m del Polyimide
Final de cobre del top 0.035m m
Pi 0.025m m coverlay
Proveedor del material del tablero Shengyi
Valor del Tg del material del tablero 60℃

Grueso del Cu de PTH 20 um
Thicknes internos del Cu de Iayer N/A
Grueso superficial del Cu 35 um (1oz)

Color de Coverlay Amarillo
Número de Coverlay 2
Grueso de Coverlay 25 um
Refuerzo FR-4 0.8m m

Tipo de tinta de la serigrafía N/A
Proveedor de la serigrafía N/A
Color de la serigrafía N/A
Número de serigrafía N/A

Mínimo vía (milímetro) 0,3
Rastro mínimo (milipulgada) 5,90
Gap mínimo (milipulgada) 11,8

Final superficial Oro de la inmersión
RoHS requirió Sí
Famability 94-V0

Prueba de choque termal Paso, -25℃±125℃, 1000 ciclos.
Tensión termal Paso, 300±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar.
Función Prueba eléctrica del paso del 100%
Ejecución Conformidad con la clase 2 de IPC-A-600H y de IPC-6013C
Tipo de ilustraciones que se proveerán envíe por correo electrónico el fichero, a Gerber RS-274-X, PCBDOC etc
Área de servicio Por todo el mundo, global.


Características y ventajas
Flexibilidad excelente;
Reducción del volumen;
Perdida de peso;
Consistencia de la asamblea;
Confiabilidad creciente;
Las capacidades potentes del PWB apoyan su investigación y desarrollo, ventas y márketing;
Entrega a tiempo con tarifa de la en-tiempo-entrega más arriba de 98%;
Combine con la pasión, la disciplina, la responsabilidad y la honradez;
Ninguna cantidad de orden mínima. 1 pedazo está disponible;

Uso
Cable plano flexible, tablero suave industrial del regulador de temperatura del control, regulador del equipamiento médico, tablero de la flexión de la navegación GPS del automóvil, tablero de la flexión del telclado numérico de la tableta, contraluz de la exhibición


¿Por qué elíjanos?
1) Céntrese en sus capacidades de base: Hemos sabido profundamente que es llena de competencia feroz para nuestros clientes en el mercado. Usted puede centrarse en las capacidades importantes tales como la investigación y desarrollo, las ventas y el márketing basados en nuestro funcionamiento profesional y servicios expertos ese exceder su expectativa.

2) Tecnología punta: es racional para que un pequeño y mediano cliente añore la última experiencia del equipo y de la fabricación para su PCBs. Por las sociedades
con el PWB de Bicheng, usted accede para alcanzar su expectativa con nuestras 3 bases de la fábrica con sobre 26.000 metros cuadrados.

4) Ahorre el coste de producción: El coste de producción es uno de los puntos claves de la competitividad del producto de nuestros clientes. El PWB de Bicheng se ha estado esforzando reducir su coste de fabricación del equipo introduce, entrenamiento del trabajador y mejora de la tecnología para aumentar su rentabilidad. Satisfacen a los clientes con nuestro ahorro en costes pero sin pérdida de la calidad.

5) Evite el molestia: Es una cuestión del trastorno cuando problema de la calidad que molesta usted. El diseño de ingeniería de Bicheng evita que el problema ocurra en la preproducción. Usted no conseguirá dolor de cabeza con los prototipos de Bicheng, las pequeñas órdenes y la producción de volumen. Nuestro índice de denuncia del cliente es menos del 1% y será satisfactorio solucionado.

6) Ahorre el tiempo: El mercado requiere los productos que se ponen al día rápidamente. El PWB de Bicheng trabaja siempre rápido y flexible para ahorrar la época de la producción de prototipo a la producción estándar,
cambio rápido o entregas programadas.

7) Un equipo excelente: Bicheng es socio digno de confianza con la pasión, la disciplina, la responsabilidad y la honradez. Tenemos un equipo de personas experimentadas de las ventas y de servicios de atención al cliente expertos. No cambie a su proveedor. Si el cambio es necesidad, Bicheng es el derecho para usted.
