DETALLES DE LOS PRODUCTOS

En casa. > Productos >

El doble echó a un lado PWB suave de la flexión del oro de la inmersión de la placa de circuito del Polyimide flexible del PWB de FPC

Productos

PCB recién enviado por Bicheng

Tablero de múltiples capas del PWB

El doble echó a un lado PWB suave de la flexión del oro de la inmersión de la placa de circuito del Polyimide flexible del PWB de FPC

Cuota De Producción:	1
Precio:	USD 2.99-9.99 PER PIECE
Embalaje Estándar:	vacío
Período De Entrega:	diez días hábiles
Método De Pago:	T / T, Western Union
Capacidad De Suministro:	45000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Enterprise

Certificación

Número de modelo

BIC-297-V2.97

Número de capas:

Material del tablero:

Polyimide los 50µm

Grueso superficial del Cu:

Grueso del tablero:

0,20 milímetro +/--10%

Acabado de la superficie:

oro de la inmersión

Color de la máscara de la soldadura::

Amarillo

Color de la leyenda componente:

blanco

prueba:

Envío anterior de la prueba eléctrica del 100%

Cantidad de orden mínima:

Precio:

USD 2.99-9.99 PER PIECE

Detalles de empaquetado:

vacío

Tiempo de entrega:

diez días hábiles

Condiciones de pago:

T / T, Western Union

Capacidad de la fuente:

45000 pedazos por mes

Descripción del producto

Componentes de un circuito flexible

Un circuito flexible consiste en la hoja de cobre, dieléctrico substrate+ coverlay y adhesivo.

La hoja de cobre está disponible en dos diversos tipos de cobre: Cobre del ED y cobre del RA.

El cobre del ED es una hoja electro-depositada del cobre de (ED) producida igual que la hoja de cobre usada para las placas de circuito impresas rígidas. Esto también significa que el cobre “está tratado”, es decir, tiene una superficie levemente áspera en un lado, que asegura una mejor adherencia cuando la hoja de cobre se enlaza a la materia prima.

El cobre del RA es una hoja de cobre rodada y recocida producida del cobre electrolítico depositado del cátodo, que se derrite y molde en los lingotes. Los lingotes son primero laminados en caliente a cierto tamaño y se muelen en todas las superficies. El cobre entonces se lamina y recocido, hasta el grueso deseado se obtiene.

La hoja de cobre está disponible en el grueso del μm 12, 18, 35 y 70.

El disponible más común para el substrato dieléctrico y el coverlay es películas del polyimide. Este material se puede también utilizar como coverlay. El Polyimide es más adecuado para los circuitos flexibles debido a sus características según lo indicado abajo:

La resistencia da alta temperatura permite el soldar de operaciones sin el daño de los circuitos flexibles

Propiedades eléctricas muy buenas

Buena resistencia química

El Polyimide está disponible en gruesos del μm 12,5, 20, 25 y 50.

Las laminas de la base para las placas de circuito impresas rígidas son hojas de cobre laminadas así como las materias primas, el pegamento que viene del material del prepreg durante la laminación. El contrario a esto es el circuito flexible donde la laminación de la hoja de cobre al material de la película se alcanza mediante un sistema adhesivo. Es necesario distinguir entre dos sistemas principales de pegamento, a saber pegamentos termoplásticos y thermoset. La opción es dictada en parte por el proceso, y en parte por el uso del circuito flexible acabado.

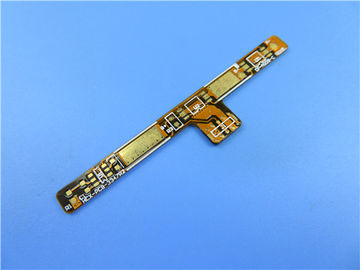

Caso de FPC: El doble echó a un lado PWB suave de la flexión del oro de la inmersión de la placa de circuito del Polyimide flexible del PWB de FPC

(Los circuitos impresos flexibles son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Descripción general

Éste es un tipo de circuito impreso flexible para el uso de la antena. Es las 2 capas FPC en 0.2m m gruesos. La lamina baja es de ITEQ, él ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. FR-4 como refuerzo es aplicado en la partición de inserción.

Hoja del parámetro y de datos

Tamaño del PWB flexible	46,51 x 9.13m m
Número de capas	2
Tipo del tablero	PWB flexible
Grueso del tablero	0.20m m
Material del tablero	Polyimide los 50µm
Proveedor del material del tablero	ITEQ
Valor del Tg del material del tablero	60℃

Grueso del Cu de PTH	µm ≥20
Thicknes internos del Cu de Iayer	N/A
Grueso superficial del Cu	µm 35

Color de Coverlay	Amarillo
Número de Coverlay	2
Grueso de Coverlay	µm 25
Material del refuerzo	FR-4
Grueso del refuerzo	1.0m m

Tipo de tinta de la serigrafía	IJR-4000 MW300
Proveedor de la serigrafía	TAIYO
Color de la serigrafía	Blanco
Número de serigrafía	1

Prueba de la peladura de Coverlay	No peelable
Adherencia de la leyenda	3M 90℃ ninguna peladura después de Min. 3 mide el tiempo de la prueba

Final superficial	Oro de la inmersión
Grueso del níquel/del oro	Au: los 0.03µm (Min.); Ni los 2-4µm
RoHS requirió	Sí
Famability	94-V0

Prueba de choque termal	Paso, -25℃±125℃, 1000 ciclos.
Tensión termal	Paso, 300±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar.
Función	Prueba eléctrica del paso del 100%
Ejecución	Conformidad con la clase 2 de IPC-A-600H y de IPC-6013C

Características y ventajas

Flexibilidad excelente

Reducción del volumen

Perdida de peso

Consistencia de la asamblea

Confiabilidad creciente

Controlabilidad del diseño eléctrico del parámetro

El extremo puede ser entero soldado

Facultatividad material

Bajo costo

Continuidad del proceso

Método de envío diversificado

Más de 15 años de experiencia

Uso

Telclado numérico FPC, tablero suave teledirigido del tacto industrial del control, tablero suave del proyector

Política de la calidad

Bicheng ha desarrollado la serie de procedimientos y de acercamientos de la gestión para asegurar que PCBs está de acuerdo con los requisitos de clientes, incluyendo la selección de los vendedores, de la inspección de (WIP) de las obras en fase de creación, de la inspección de entrega saliente y del servicio de atención al cliente etc.

Evaluación y auditoría de proveedores

Los proveedores tienen que ser evaluados por Bicheng. Además, Bicheng valorará y alinear los proveedores cada año para garantizar los materiales suministrados están cumpliendo los requisitos de Bicheng. Además, Bicheng desarrolla a proveedores y los supervisa continuamente para mejorar a su gestión de la calidad y de ambiente que basa en los sistemas de ISO9001 y de ISO14001.

Evaluación del contrato

Bicheng revisará y verificará los requisitos de cliente de asegurarse de que tengamos la capacidad para satisfacer los requisitos de clientes incluyendo especificaciones, entrega y otras demandas antes de aceptar una orden.

Fabricación, auditoría y control de los datos de la fabricación.

Cuando los datos y las especificaciones del diseño de los clientes se proporcionan a nuestro departamento del mercado, Bicheng tiene que verificar todos los requisitos. Entonces, convierta los datos de diseño en datos de la fabricación por la leva. Finalmente, una instrucción (MI) de la fabricación se genera según el proceso y las tecnologías reales de fabricación para el departamento de fabricación como la base para la fabricación real. El MI se debe revisar por los ingenieros independientes y los ingenieros del QA antes del problema.

Control de calidad material entrante

Todos los materiales tienen que ser examinados antes de almacenar. Establecimos una serie de procedimiento y de instrucción estrictos de la inspección para controlar los materiales entrantes. Además, los diversos instrumentos y aparatos de inspección exactos garantizan la capacidad para juzgar el bueno material o no. Publicamos el material con primer hacia fuera principio primero en entrar, primero en salir, y damos hacia fuera la “alarma” para el material que alcanzará la vida útil para asegurarse que los materiales están utilizados para arriba antes de vencimiento.

Control del proceso de producción

La instrucción correcta (MI) de la fabricación, la gestión completa del equipo y el mantenimiento y el control de proceso, la inspección estricta de WIP y la supervisión así como la instrucción de funcionamiento, toda la ésos hacen el proceso entero de la fabricación controlado totalmente.

Control e inspección finales

Todo el PCBs tiene que ser pasado con el abierto y la prueba corta así como la inspección visual después de pasaron las pruebas físicas especificadas. Poseemos el diverso equipo de prueba avanzado incluyendo modificado para requisitos particulares, las máquinas de la prueba del vuelo de la punta de prueba para garantizar que cada PWB es el 100% probado.

Auditoría de la entrega del producto

Pusimos un departamento dedicado de FQA para examinar los productos del PWB según las especificaciones y los requisitos del cliente muestreando. PCBs calificado va a ser embalado.

FQA también tiene que realizar una auditoría del 100% de los productos del embalaje y del envío del almacén, incluyendo número del producto, número de cliente, cantidad del producto, dirección del envío y así sucesivamente antes del envío.

Servicio de atención al cliente

Pusimos a un equipo profesional del servicio de atención al cliente dinámico para comunicar con los clientes y trato oportuno con las reacciones de clientes. Nos centramos altamente en las necesidades de los clientes y entender las demandas de clientes, oportunas para ajustar la política de requisitos del servicio de atención al cliente y del producto del PWB.
