Acceso doble PCBs flexible Polyimide PCBs del oro de la inmersión de la fabricación del tablero del PWB de 2 capas

Productos

PCB recién enviado por Bicheng

Tablero de múltiples capas del PWB

Acceso doble PCBs flexible Polyimide PCBs del oro de la inmersión de la fabricación del tablero del PWB de 2 capas

Cuota De Producción:	1
Precio:	USD 2.99-9.99 PER PIECE
Embalaje Estándar:	vacío
Período De Entrega:	diez días hábiles
Método De Pago:	T / T, Western Union
Capacidad De Suministro:	45000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Enterprise

Certificación

Número de modelo

BIC-271-V2.71

Número de capas:

Material del tablero:

Polyimide (PI) 25um

Grueso superficial del Cu:

Grueso del tablero:

0,15 milímetro +/--10%

Acabado de la superficie:

oro de la inmersión

Color de la máscara de la soldadura::

Amarillo

Color de la leyenda componente:

blanco

prueba:

Envío anterior de la prueba eléctrica del 100%

Cantidad de orden mínima:

Precio:

USD 2.99-9.99 PER PIECE

Detalles de empaquetado:

vacío

Tiempo de entrega:

diez días hábiles

Condiciones de pago:

T / T, Western Union

Capacidad de la fuente:

45000 pedazos por mes

Descripción del producto

Estructura de FPC

Según el número de capas de hoja de cobre conductora, FPC se puede dividir en el circuito de una sola capa, circuito de la capa doble, circuito de múltiples capas, doble echado a un lado y así sucesivamente.

Estructura de una sola capa: el circuito flexible de esta estructura es la estructura más simple del PWB flexible. Generalmente la materia prima (substratos dieléctricos) + caucho transparente (pegamento) + hoja del cobre es un sistema de las materias primas compradas (semimanufacturas), la película protectora y el pegamento transparente es otra clase de materia prima comprada. Primero, la hoja de cobre se debe grabar al agua fuerte para obtener el circuito requerido, y la película protectora se debe perforar para revelar el cojín correspondiente. Después de limpiar, los dos son combinados rodando. Entonces la parte expuesta del cojín electrochapó el oro o la lata para proteger. De esta manera, el tablero del panel grande estará listo. Generalmente también ha sellado en la forma correspondiente de la pequeña placa de circuito. No hay tampoco película protectora directamente en la hoja de cobre, pero la capa que suelda impresa de la resistencia, de modo que el coste sea más bajo, solamente la fuerza mecánica de la placa de circuito llegará a ser peores. A menos que el requisito de la fuerza no sea alto y el precio necesita ser tan bajo como sea posible, es el mejor aplicar el método de la película protectora.

Estructura de capa doble: cuando el circuito es demasiado complejo ser atado con alambre, u hoja del cobre es necesario proteger la tierra, es necesario elegir una capa doble o aún un de múltiples capas. La diferencia más típica entre una placa de múltiples capas y sola es la adición de una estructura perforada para conectar las capas de hoja de cobre. El primer proceso del caucho transparente + hoja de la materia prima + del cobre es hacer los agujeros. Los agujeros de taladro en la materia prima y el cobre foil primero, limpio y después plateado con cierto grueso del cobre. El proceso subsiguiente de la fabricación casi es lo mismo que el circuito de una sola capa.

El doble echó a un lado estructura: ambos lados del doble echaron a un lado FPC hacen cojines, utilizar principalmente para conectar a otras placas de circuito. Aunque y la estructura de la capa monomolecular sea similares, pero el proceso de fabricación es muy diferente. Su materia prima es hoja de cobre, película protectora y pegamento transparente. La película protectora se debe perforar según la posición del cojín primero, después la hoja de cobre debe ser puesta, las líneas del cojín y de la pista deben ser grabadas al agua fuerte y entonces la película protectora de otro agujero perforado debe ser puesta.

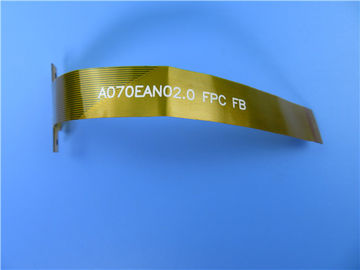

Caso de FPC: El doble echó a un lado PCBs flexible del Polyimide PCBs de Shenzhen con 0.15m m gruesos

(Los circuitos impresos flexibles son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Descripción general

Éste es un tipo de circuito impreso flexible para el uso de GPS que sigue para los coches. Es las 2 capas FPC en 0.15m m gruesos. La lamina baja es de ITEQ, él ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber.

Hoja del parámetro y de datos

Tamaño del PWB flexible	25,77 x 88.47m m
Número de capas	2
Tipo del tablero	PWB flexible
Grueso del tablero	0.15m m
Material del tablero	Polyimide los 25µm
Proveedor del material del tablero	ITEQ
Valor del Tg del material del tablero	60℃

Grueso del Cu de PTH	µm ≥20
Thicknes internos del Cu de Iayer	N/A
Grueso superficial del Cu	µm 35

Color de Coverlay	Amarillo
Número de Coverlay	2
Grueso de Coverlay	µm 25
Material del refuerzo	no
Grueso del refuerzo	N/A

Tipo de tinta de la serigrafía	IJR-4000 MW300
Proveedor de la serigrafía	TAIYO
Color de la serigrafía	Blanco
Número de serigrafía	1

Prueba de la peladura de Coverlay	No peelable
Adherencia de la leyenda	3M 90℃ ninguna peladura después de Min. 3 mide el tiempo de la prueba

Final superficial	Oro de la inmersión
Grueso del níquel/del oro	Au: los 0.03µm (Min.); Ni los 2-4µm
RoHS requirió	Sí
Famability	94-V0

Prueba de choque termal	Paso, -25℃±125℃, 1000 ciclos.
Tensión termal	Paso, 300±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar.
Función	Prueba eléctrica del paso del 100%
Ejecución	Conformidad con la clase 2 de IPC-A-600H y de IPC-6013C

Características y ventajas

Flexibilidad de A. Excellent

B. Reducing el volumen

C. perdida de peso

D. consistencia de la asamblea

E. confiabilidad creciente

F. controlabilidad del diseño eléctrico del parámetro

G. El extremo puede ser entero soldado

H. facultatividad del material

I. bajo costo

J. Continuity del proceso

Servicio de K. On-time

L. Delivery a tiempo: el >98%

Uso

Contraluz de la exhibición, tablero de la flexión del sensor del automóvil, interphone industrial del control

¿Por qué elíjanos?

1) Céntrese en sus capacidades de base: Hemos sabido profundamente que es llena de competencia feroz para nuestros clientes en el mercado. Usted puede centrarse en las capacidades importantes tales como la investigación y desarrollo, las ventas y el márketing basados en nuestro funcionamiento profesional y servicios expertos ese exceder su expectativa.

2) Tecnología punta: es racional para que un pequeño y mediano cliente añore la última experiencia del equipo y de la fabricación para su PCBs. Por las sociedades

con el PWB de Bicheng, usted accede para alcanzar su expectativa con nuestras 3 bases de la fábrica con sobre 26.000 metros cuadrados.

4) Ahorre el coste de producción: El coste de producción es uno de los puntos claves de la competitividad del producto de nuestros clientes. El PWB de Bicheng se ha estado esforzando reducir su coste de fabricación del equipo introduce, entrenamiento del trabajador y mejora de la tecnología para aumentar su rentabilidad. Satisfacen a los clientes con nuestro ahorro en costes pero sin pérdida de la calidad.

5) Evite el molestia: Es una cuestión del trastorno cuando problema de la calidad que molesta usted. El diseño de ingeniería de Bicheng evita que el problema ocurra en la preproducción. Usted no conseguirá dolor de cabeza con los prototipos de Bicheng, las pequeñas órdenes y la producción de volumen. Nuestro índice de denuncia del cliente es menos del 1% y será satisfactorio solucionado.

6) Ahorre el tiempo: El mercado requiere los productos que se ponen al día rápidamente. El PWB de Bicheng trabaja siempre rápido y flexible para ahorrar la época de la producción de prototipo a la producción estándar,

cambio rápido o entregas programadas.

7) Un equipo excelente: Bicheng es socio digno de confianza con la pasión, la disciplina, la responsabilidad y la honradez. Tenemos un equipo de personas experimentadas de las ventas y de servicios de atención al cliente expertos. No cambie a su proveedor. Si el cambio es necesidad, Bicheng es el derecho para usted.
