PWB flexible del doble capa empleado el Polyimide con el refuerzo del pi

Cuota De Producción: 1
Precio: USD 2.99-9.99 PER PIECE
Embalaje Estándar: vacío
Período De Entrega: diez días hábiles
Método De Pago: T / T, Western Union
Capacidad De Suministro: 45000 pedazos por mes
Información detallada
Descripción del producto
Información detallada
Lugar de origen
China
Nombre de la marca
Bicheng Enterprise
Certificación
UL
Número de modelo
BIC-252-V2.52
Número de capas:
2
Epóxido del vidrio::
Polyimide (PI) 50 um
Hoja final:
1.0
Altura final del PWB::
0.15m m +/--10%
Acabado de la superficie:
oro de la inmersión
Color de la máscara de la soldadura::
Amarillo
Color de la leyenda componente:
blanco
prueba:
Envío anterior de la prueba eléctrica del 100%
Cantidad de orden mínima:
1
Precio:
USD 2.99-9.99 PER PIECE
Detalles de empaquetado:
vacío
Tiempo de entrega:
diez días hábiles
Condiciones de pago:
T / T, Western Union
Capacidad de la fuente:
45000 pedazos por mes
Descripción del producto
Clarificaciones de FPC
Según la combinación de hoja de la materia prima y del cobre, la placa de circuito flexible puede ser dividida en dos tipos: tablero flexible con el tablero adhesivo y flexible sin el pegamento. El precio del PWB flexible inadhesivo es mucho más alto que el del PWB flexible adhesivo, pero su flexibilidad, enlazando la fuerza entre la hoja y el substrato de cobre y la llanura de la soldadura son también mejores que la del PWB flexible adhesivo. Se utiliza tan solamente en las situaciones de mucha demanda, tales como: COF (MICROPROCESADOR EN LA FLEXIÓN, el tablero flexible con el microprocesador desnudo, la alta llanura del cojín) y así sucesivamente. Porque su precio es alto, la mayor parte del PCBs flexible usado en el mercado es placa de circuito flexible todavía adhesiva. Porque utilizan a la placa de circuito flexible principalmente en la situación donde se requiere el doblez, si el diseño o el proceso no es razonable, es fácil producir microrajas, la soldadura y otros defectos.

Economía de usar FPC
Si el diseño de circuito es relativamente simple, el volumen total es pequeño, y el espacio es conveniente, la conexión interna tradicional es mucho más barato. Los circuitos flexibles son una buena opción del diseño si el circuito es complejo, procesa muchas señales o tiene requisitos eléctricos o mecánicos especiales. Cuando el tamaño y el funcionamiento de usos exceden la capacidad de circuitos rígidos, la asamblea flexible es la más económica. Un cojín 12mil con un 5mil a través del agujero y de un circuito flexible con las líneas 3mil y el espaciamiento se puede fabricar en una película fina. Por lo tanto, es más confiable montar el microprocesador directamente en la película. No hay ignífugo que podría ser una fuente de ion. Estas películas pueden ser protectoras y solidificadas en temperaturas más altas para obtener temperaturas de transición de cristal más altas. Los materiales flexibles son menos costosos que los materiales rígidos porque están libres de conectores.

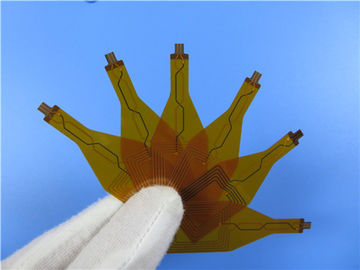

Caso de FPC: PWB flexible del doble capa empleado el Polyimide con el refuerzo del pi
(FPC son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Descripción general
Éste es un tipo de circuito impreso flexible (FPC) para el uso de la antena de los Wi Fi. Es un tablero de la flexión de 2 capas en 0.15m m gruesos. Contiene coverlay amarillo (máscara de la soldadura) y sin la serigrafía en tablero entero, y el oro de la inmersión es aplicado en los cojines. El Polyimide como refuerzo es aplicado en la partición del conector. La lamina baja es de Shengyi y se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Cada 200 pedazos se embalan para el envío.

Hoja del parámetro y de datos
Número de capas 2
Dimensión del esquema 21,15 x 58.93m m = 1PCS
Tipo del tablero Circuito flexible
Grueso del tablero 0.15m m +/--10%
Material del tablero Polyimide (PI) 50 um
Proveedor del material del tablero ITEQ
Valor del Tg del material del tablero 60℃

Grueso del Cu de PTH ≥20 um
Thicknes internos del Cu de Iayer N/A
Grueso superficial del Cu 35 um (1oz)

Color de Coverlay Amarillo
Número de Coverlay 2
Grueso de Coverlay 25 um
Refuerzo 200 um

Tipo de tinta de la serigrafía IJR-4000 MW300
Proveedor de la serigrafía TAIYO
Color de la serigrafía Blanco
Número de serigrafía 1

Rastro de Mininum (milipulgada) 4 milipulgada
Gap mínimo (milipulgada) 4 milipulgada

Final superficial Oro de la inmersión
RoHS requirió Sí
Famability 94-V0

Prueba de choque termal Paso, -25℃±125℃, 1000 ciclos.
Tensión termal Paso, 300±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar.
Función Prueba eléctrica del paso del 100%
Ejecución Conformidad con la clase 2 de IPC-A-600H y de IPC-6013C


Características y ventajas
Flexibilidad excelente;
Reducción del volumen;
Perdida de peso;
8000 tipos de PWB por mes;
Comprobación rápida de CADCAM y cita libre del PWB;
Ninguna cantidad de orden mínima. 1 pedazo está disponible;
Capacidad de la producción de volumen;
Servicio puntual;
Más de 16 años de experiencia;

Uso
Telclado numérico FPC; Tira de la lámpara del juguete; Contraluz de la exhibición; Teclado de la flexión para las llaves del teléfono móvil; Tablero suave de la antena de la posición; Tablero suave del LCD TV; Tablero suave de la cámara digital.
