Breve introducción de FPC
La placa de circuito impresa flexible (FPC) se refiere como “tablero suave”. En la industria, FPC es una placa de circuito impresa hecha del substrato aislador flexible (película principalmente del polyimide o de poliéster), que tiene muchas ventajas que las placas de circuito impresas rígidas no tengan. Por ejemplo, puede estar doblado libremente, herida, doblada. El volumen de productos electrónicos se puede reducir grandemente usando FPC, que es conveniente para el desarrollo de productos electrónicos en dirección de alta densidad, de la miniaturización y de la alta confiabilidad. Por lo tanto, FPC ha sido ampliamente utilizado en la comunicación aeroespacial, militar, móvil, el ordenador portátil, periférico de ordenador, el PDA, la cámara digital y otros campos o productos.
FPC también tiene las ventajas de la buena disipación de calor, del solderability, del fácil montaje y del bajo costo.
La placa de circuito impresa flexible tiene una capa, dos capas y el tablero de múltiples capas. La materia prima es lamina revestida del polyimide. Esta clase de material tiene alta resistencia térmica y buena estabilidad dimensional. Es el producto final con presionar con la película de la capa que tiene la protección mecánica y buen aislamiento eléctrico. Metalizan a los conductores superficiales e internos de placas de circuito impresas de doble cara y de múltiples capas para realizar la conexión eléctrica de capas internas y externas.
La función de la placa de circuito flexible se puede dividir en cuatro clases, a saber, línea de ventaja, el circuito impreso, el conector y el sistema integrado multifuncional, que cubren el sistema auxiliar del ordenador, el periférico de ordenador, el aparato eléctrico del hogar del consumidor y el automóvil, etc.

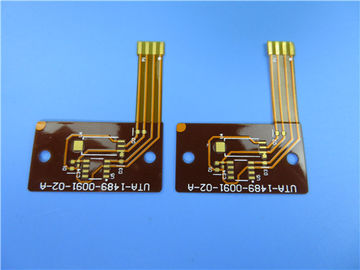

Caso de FPC: Escoja el circuito impreso flexible echado a un lado (FPC) empleado el Polyimide con oro de la inmersión
(FPC son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Éste es un tipo de circuito impreso flexible para el uso de los auriculares bluetooth. Es una sola capa echada a un lado FPC en 0.15m m gruesos. La lamina baja es de Shengyi. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. El refuerzo del Polyimide es aplicado en la partición de inserción.
Hoja del parámetro y de datos
TAMAÑO DEL PWB |
45 x 33mm=1PCS |
TIPO DEL TABLERO |
|
Número de capas |
Escoja el PWB echado a un lado |
Emergen los componentes del soporte |
SÍ |
A través de componentes del agujero |
no |
PILA DE LA CAPA |
cobre ------- 35um (1oz) |
Polyimide 0.1m m |
TECNOLOGÍA |
|
Rastro y espacio mínimos: |
12mil/12mil |
Agujeros mínimos/máximos: |
2.5m m |
Número de diversos agujeros: |
1 |
Número de agujeros de taladro: |
2 |
Número de ranuras molidas: |
0 |
Número de recortes internos: |
0 |
Control de la impedancia |
NO |
MATERIAL DEL TABLERO |
|
Epóxido del vidrio: |
Polyimide 0.1m m, FPC |
Externo final de la hoja: |
1oz |
Hoja final interna: |
0oz |
Altura final del PWB: |
0.1m m ±0.05 |
GALJANOPLASTIA Y CAPA |
|
Final superficial |
Níquel no electrolítico sobre el oro de la inmersión (ENIG) (1 níquel del µ 100 del µ” sobre”) |
La máscara de la soldadura se aplica a: |
TOP |
Color de la máscara de la soldadura: |
Amarillo, Coverlay |
Tipo de la máscara de la soldadura: |
LPSM |
CONTOUR/CUTTING |
Corte del laser |
MARCADO |
|
Lado de la leyenda componente |
TOP |
Color de la leyenda componente |
El blanco, IJR-4000 MW300, Taiyo proveyó. |
Nombre o logotipo del fabricante: |
Marcado en el tablero en un conductor y un ÁREA LIBRE leged |
VÍA |
Ningunos plateados a través del agujero (NPTH) |
GRADO DE FLAMIBILITY |
Aprobación Min. de la UL 94-V0. |
TOLERANCIA DE LA DIMENSIÓN |
|
Dimensión del esquema: |
0,0059" (0.15m m) |
Galjanoplastia del tablero: |
0,0030" (0.076m m) |
Tolerancia del taladro: |
0,002" (0.05m m) |
PRUEBA |
Envío anterior de la prueba eléctrica del 100% |
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN |
fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
ÁREA DE SERVICIO |
Por todo el mundo, global. |
Características y ventajas
Flexibilidad excelente
Reducción del volumen
Perdida de peso
Consistencia de la asamblea
Confiabilidad creciente
Controlabilidad del diseño eléctrico del parámetro
El extremo puede ser entero soldado
Facultatividad material
Bajo costo
Continuidad del proceso
Ninguna muestra de la cantidad de orden mínima y del bajo costo.
Más de 15 años de experiencia
Uso
interruptor de la Fino-película, tablero móvil de la flexión de la batería para teléfono, tablero suave del telclado numérico médico
