Circuito impreso flexible FPC empleado el ANIMAL DOMÉSTICO transparente para la pantalla táctil capacitiva

Productos

Tablero de múltiples capas del PWB

Circuito impreso flexible FPC empleado el ANIMAL DOMÉSTICO transparente para la pantalla táctil capacitiva

Cuota De Producción:	1 pedazo
Precio:	USD2 .99-9.99 per piece
Embalaje Estándar:	vacío
Período De Entrega:	8-9 DÍA LABORABLE
Método De Pago:	T / T, Paypal
Capacidad De Suministro:	pieza 50000 al mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Enterprise Limited

Certificación

Número de modelo

BIC-0322-V3.22

Material del tablero:

PI, ANIMAL DOMÉSTICO

Grueso del tablero:

0.03mm-3.0m m

Grueso superficial/interno del Cu de la capa:

0.5oz, 1oz, 2oz

Final superficial:

Oro de la inmersión

Color de Coverlay:

Amarillo, blanco, negro, verde

Color de la serigrafía:

Amarillo, blanco, negro, verde

Función:

Prueba eléctrica del paso del 100%

Número de capas:

De una sola capa, capa de Doulbe, de múltiples capas, Rígido-flexión

Cantidad de orden mínima:

1 pedazo

Precio:

USD2 .99-9.99 per piece

Detalles de empaquetado:

vacío

Tiempo de entrega:

8-9 DÍA LABORABLE

Condiciones de pago:

T / T, Paypal

Capacidad de la fuente:

pieza 50000 al mes

Descripción del producto

Circuito impreso flexible FPC empleado el ANIMAL DOMÉSTICO transparente para la pantalla táctil capacitiva

(Los circuitos impresos flexibles son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Especificaciones

TAMAÑO DEL PWB	130 x 56mm=1PCS
Materia prima:	ANIMAL DOMÉSTICO
Número de capas	Solo PWB echado a un lado
SMT	SÍ
A través de componentes del agujero	no
PILA DE LA CAPA	Cobre ------- 35um (1oz)
	Pegamento
	ANIMAL DOMÉSTICO
TECNOLOGÍA
Rastro y espacio mínimos:	10mil/10mil
Agujeros mínimos/máximos:	1.0mm/2.5m m
Externo final de la hoja:	1oz
Hoja final interna:	0oz
Altura final del PWB:	0.15m m ±0.05
Final superficial	OSP
Suelde la máscara para aplicarse a:	TOP
Color de la máscara de la soldadura:	Coverlay transparente
CONTOUR/CUTTING	Perforación
Lado de la leyenda componente	NO
Color de la leyenda componente	NO
VÍA	Ningunos platearon a través del agujero (NPTH)
GRADO DE FLAMIBILITY	Aprobación de la UL 94-V0 MÍNIMA.
PRUEBA	Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN	fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO	Por todo el mundo, global.

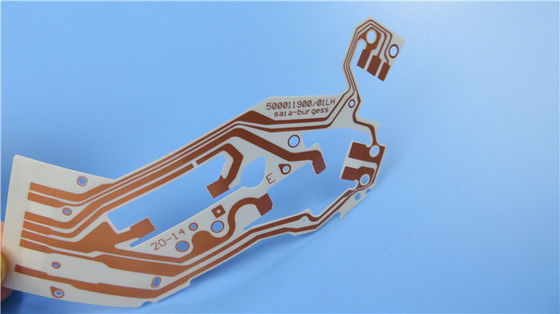

Circuito impreso flexible FPC empleado el ANIMAL DOMÉSTICO transparente para la pantalla táctil capacitiva 0

Capacidades 2021 de FPC

No.	Especificaciones	Capacidades
1	Tipo del tablero	De una sola capa, capa de Doulbe, de múltiples capas, Rígido-flexión
2	Materia prima	PI, ANIMAL DOMÉSTICO
3	Peso de cobre	0.5oz, 1oz, 2oz
4	Tamaño máximo del LED	250 x 5000m m
5	Tamaño máximo general	250 x 2000m m
6	Grueso del tablero	0.03mm-3.0m m
7	Tolerancia del grueso	±0.03mm
8	Agujero de taladro de Mininum	0.05m m
9	Agujero de taladro máximo	6.5m m
10	Tolerancia del agujero de taladro	±0.025mm
11	Grueso de la pared del agujero	≧ 8 um
12	Pista/Gap mínimos del tablero de una sola capa	0.025/0.03m m
13	Pista/Gap mínimos de la capa doble y del tablero de múltiples capas	0.03/0.040m m
14	Grabar al agua fuerte tolerancia	±0.02mm
15	Anchura mínima de la leyenda de seda	≧ 0.125m m
16	Heigh mínimo de la leyenda de seda	≧0.75mm
17	Distancia de la leyenda a rellenar	≧0.15mm
18	Distancia de la máscara de apertura de la soldadura del taladro Coverlay a seguir	≧0.03mm
19	Distancia de la máscara de apertura de la soldadura de perforar Coverlay para seguir	≧0.03mm
20	Grueso del níquel de la inmersión	100-300u”
21	Grueso del oro de la inmersión	1-3u”
22	Thicnkess de la lata de la inmersión	150-400u”
23	Cojín de prueba eléctrico mínimo	0.2m m
24	Tolerancia mínima del esquema (sacador normal del molde de acero)	±0.1mm
25	Tolerancia mínima del esquema (sacador del molde de acero de la precisión)	±0.05mm
26	Radio de Mininum del ángulo biselado (esquema)	0.2m m
27	Material de Stiffner	Pi, FR-4, 3M Adhesive, ANIMAL DOMÉSTICO, hoja de acero
28	RoHs	Sí
29	Color de la máscara de la soldadura	Amarillo, blanco, negro, verde

Circuito impreso flexible FPC empleado el ANIMAL DOMÉSTICO transparente para la pantalla táctil capacitiva 1
