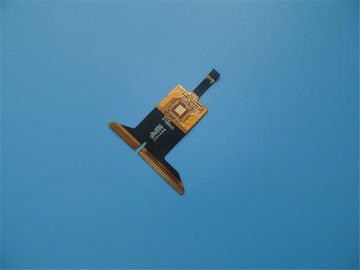

Proveedor flexible de un sólo lado de PCBs PCBs FPC del Polyimide con el material amarillo del acero inoxidable

Productos

Tablero de múltiples capas del PWB

Proveedor flexible de un sólo lado de PCBs PCBs FPC del Polyimide con el material amarillo del acero inoxidable

Cuota De Producción:	1
Precio:	USD20~30
Embalaje Estándar:	vacío
Período De Entrega:	7-8 días laborables
Método De Pago:	T / T, Paypal
Capacidad De Suministro:	45000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Enterprise Limited

Certificación

Número de modelo

BIC-0421-V4.21

Número de capas:

Material del tablero:

Polyimide los 25µm, ITEQ

Tablero densamente:

0.20m m

Grueso superficial del Cu:

µm 35

Acabado de la superficie:

oro de la inmersión

Color de Coverlay:

Amarillo y amarillo

Color de la serigrafía:

blanco

prueba:

Envío anterior de la prueba eléctrica del 100%

Cantidad de orden mínima:

Precio:

USD20~30

Detalles de empaquetado:

vacío

Tiempo de entrega:

7-8 días laborables

Condiciones de pago:

T / T, Paypal

Capacidad de la fuente:

45000 pedazos por mes

Descripción del producto

Perfil del producto

1,1 descripción general

Éste es un tipo de circuito impreso flexible con el stiffner del acero inoxidable en el lado superior.

Está para el uso del generador de frecuencia. Es un FPC de una sola capa en 0.12m m

densamente. La lamina baja es de ITEQ, él ha fabricado por la clase 2 de IPC 6012 usando

datos suministrados de Gerber.

1,2 características y ventajas

A. flexibilidad excelente
B. reducción del volumen
C. perdida de peso
D. consistencia de la asamblea
E. confiabilidad creciente
F. controlabilidad del diseño eléctrico del parámetro
G. El extremo puede ser entero soldado
H. facultatividad del material
I. bajo costo
J. Continuity del proceso
Servicio de atención al cliente de K. Great
Tarifa de la denuncia de L. Customer: <1>

1,3 uso

Cabeza FPC, tablero suave de la batería de la tableta, navegación GPS del laser del automóvil

tablero de la flexión

1,4 hoja del parámetro y de datos

Tamaño del PWB flexible	37,26 x 23.11m m
Número de capas	1
Tipo del tablero	PWB flexible
Grueso del tablero	0.20m m
Material del tablero	Polyimide los 25µm
Proveedor del material del tablero	ITEQ
Valor del Tg del material del tablero	60℃

Grueso del Cu de PTH	N/A
Thicknes internos del Cu de Iayer	N/A
Grueso superficial del Cu	µm 35

Color de Coverlay	Amarillo y amarillo
Número de Coverlay	2
Grueso de Coverlay	µm 25
Material del refuerzo	Acero inoxidable
Grueso del refuerzo	0.3m m

Tipo de tinta de la serigrafía	IJR-4000 MW300
Proveedor de la serigrafía	TAIYO
Color de la serigrafía	Blanco
Número de serigrafía	1

Prueba de la peladura de Coverlay	No peelable
Adherencia de la leyenda	3M 90℃ ninguna peladura después del Min. prueba de 3 veces

Final superficial	Oro de la inmersión
Grueso del níquel/del oro	Au: los 0.03µm (Min.); Ni los 2-4µm
RoHS requirió	Sí
Famability	94-V0

Prueba de choque termal	Paso, -25℃±125℃, 1000 ciclos.
Tensión termal	Paso, 300±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar.
Función	Prueba eléctrica del paso del 100%
Ejecución	Conformidad con la clase 2 de IPC-A-600H y de IPC-6013C
