DETALLES DE LOS PRODUCTOS

En casa. > Productos >

Fabricante flexible de PCBs del Polyimide de PCBs FPC del acceso del doble del oro de la inmersión con la serigrafía blanca

Productos

Tablero de múltiples capas del PWB

Fabricante flexible de PCBs del Polyimide de PCBs FPC del acceso del doble del oro de la inmersión con la serigrafía blanca

Cuota De Producción:	1
Precio:	USD20~30
Embalaje Estándar:	vacío
Período De Entrega:	4-5 días laborables
Método De Pago:	T / T, Paypal
Capacidad De Suministro:	45000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Enterprise Limited

Certificación

Número de modelo

BIC-0420-V4.20

Número de capas:

Material del tablero:

ANIMAL DOMÉSTICO los 25µm, ITEQ

Tablero densamente:

0.20m m

Grueso superficial del Cu:

µm 35

Acabado de la superficie:

oro de la inmersión

Color de la máscara de la soldadura:

Negro

Color de la serigrafía:

blanco

prueba:

Envío anterior de la prueba eléctrica del 100%

Cantidad de orden mínima:

Precio:

USD20~30

Detalles de empaquetado:

vacío

Tiempo de entrega:

4-5 días laborables

Condiciones de pago:

T / T, Paypal

Capacidad de la fuente:

45000 pedazos por mes

Descripción del producto

Perfil del producto

1,1 descripción general

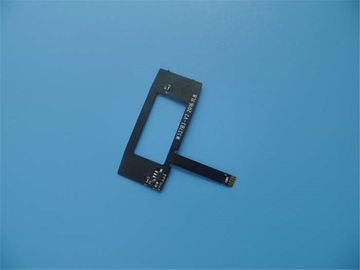

Éste es un tipo de circuito impreso flexible para el uso de la antena del telclado numérico. Es

2 capas FPC en 0.2m m gruesos. La lamina baja es de ITEQ, él ha fabricado por

Clase 2 de IPC 6012 usando los datos suministrados de Gerber.

1,2 características y ventajas

A. flexibilidad excelente
B. reducción del volumen
C. perdida de peso
D. consistencia de la asamblea
E. confiabilidad creciente
F. controlabilidad del diseño eléctrico del parámetro
G. El extremo puede ser entero soldado
H. facultatividad del material
I. bajo costo
J. Continuity del proceso
K. Quick y entrega puntual
L. Delivery a tiempo: el >98%

1,3 uso

Tira de la luz suave de los fines generales LED, tablero de la flexión del módulo del teléfono móvil, industrial

controle el interphone

1,4 hoja del parámetro y de datos

Tamaño del PWB flexible	35,72 x 41.41m m
Número de capas	2
Tipo del tablero	PWB flexible
Grueso del tablero	0.20m m
Material del tablero	ANIMAL DOMÉSTICO los 25µm
Proveedor del material del tablero	ITEQ
Valor del Tg del material del tablero	60℃

Grueso del Cu de PTH	µm ≥20
Thicknes internos del Cu de Iayer	N/A
Grueso superficial del Cu	µm 35

Color de Coverlay	Negro
Número de Coverlay	2
Grueso de Coverlay	µm 25
Material del refuerzo	NO
Grueso del refuerzo	N/A

Tipo de tinta de la serigrafía	IJR-4000 MW300
Proveedor de la serigrafía	TAIYO
Color de la serigrafía	Blanco
Número de serigrafía	1

Prueba de la peladura de Coverlay	No peelable
Adherencia de la leyenda	3M 90℃ ninguna peladura después de Min. 3 mide el tiempo de la prueba

Final superficial	Oro de la inmersión
Grueso del níquel/del oro	Au: los 0.03µm (Min.); Ni los 2-4µm
RoHS requirió	Sí
Famability	94-V0

Prueba de choque termal	Paso, -25℃±125℃, 1000 ciclos.
Tensión termal	Paso, 300±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar.
Función	Prueba eléctrica del paso del 100%
Ejecución	Conformidad con la clase 2 de IPC-A-600H y de IPC-6013C

Fabricante flexible de PCBs del Polyimide de PCBs FPC del acceso del doble del oro de la inmersión con la serigrafía blanca 0

Fabricante flexible de PCBs del Polyimide de PCBs FPC del acceso del doble del oro de la inmersión con la serigrafía blanca 1
