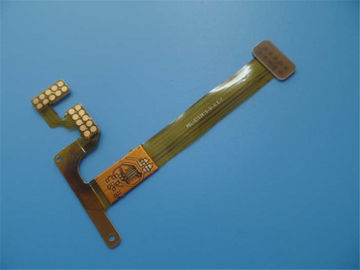

PCBs flexible de múltiples capas FPC oro flexible de la inmersión LED de 4 capas de la tira coverlay del amarillo

Productos

Tablero de múltiples capas del PWB

PCBs flexible de múltiples capas FPC oro flexible de la inmersión LED de 4 capas de la tira coverlay del amarillo

Cuota De Producción:	1
Precio:	USD40~50
Embalaje Estándar:	vacío
Período De Entrega:	5-7 días laborables
Método De Pago:	T / T, Paypal
Capacidad De Suministro:	45000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Enterprise Limited

Certificación

Número de modelo

BIC-0419-V4.19

Número de capas:

Material del tablero:

Polyimide los 25µm, ITEQ

Grueso del tablero:

0.20m m

Grueso superficial/interno del Cu de la capa:

µm de /35 de 35 µm

Acabado de la superficie:

oro de la inmersión

Color de Coverlay:

Amarillo

Color de la serigrafía:

blanco

Función:

Prueba eléctrica del paso del 100%

Cantidad de orden mínima:

Precio:

USD40~50

Detalles de empaquetado:

vacío

Tiempo de entrega:

5-7 días laborables

Condiciones de pago:

T / T, Paypal

Capacidad de la fuente:

45000 pedazos por mes

Descripción del producto

Perfil del producto

1,1 descripción general

Éste es un tipo de circuito impreso flexible para el uso de la electrónica de Digitaces. Es

4 capas FPC en 0.2m m gruesos. La lamina baja es de ITEQ, él ha fabricado por

Clase 2 de IPC 6012 usando los datos suministrados de Gerber. FR-4 como stiffner es aplicado en

dos extremos.

1,2 características y ventajas

A. flexibilidad excelente
B. reducción del volumen
C. perdida de peso
D. consistencia de la asamblea
E. confiabilidad creciente
F. controlabilidad del diseño eléctrico del parámetro
G. El extremo puede ser entero soldado
H. facultatividad del material
I. bajo costo
J. Continuity del proceso
K. se acepta el orden de la pequeña cantidad
L. índice elegible de los productos de primera producción: el >95%

1,3 uso

Antena incorporada FPC, FFC del teléfono móvil para el equipo industrial del control,

Regulador del equipamiento médico

1,4 hoja del parámetro y de datos

Tamaño del PWB flexible	60,87 x 130.42m m
Número de capas	4
Tipo del tablero	PWB flexible
Grueso del tablero	0.20m m
Material del tablero	Polyimide los 25µm
Proveedor del material del tablero	ITEQ
Valor del Tg del material del tablero	60℃

Grueso del Cu de PTH	µm ≥20
Thicknes internos del Cu de Iayer	µm 35
Grueso superficial del Cu	µm 35

Color de Coverlay	Amarillo
Número de Coverlay	2
Grueso de Coverlay	µm 25
Material del refuerzo	FR-4
Grueso del refuerzo	1.0m m

Tipo de tinta de la serigrafía	IJR-4000 MW300
Proveedor de la serigrafía	TAIYO
Color de la serigrafía	Blanco
Número de serigrafía	1

Prueba de la peladura de Coverlay	No peelable
Adherencia de la leyenda	3M 90℃ ninguna peladura después del Min. prueba de 3 veces

Final superficial	Oro de la inmersión
Grueso del níquel/del oro	Au: los 0.03µm (Min.); Ni los 2-4µm
RoHS requirió	Sí
Famability	94-V0

Prueba de choque termal	Paso, -25℃±125℃, 1000 ciclos.
Tensión termal	Paso, 300±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar.
Función	Prueba eléctrica del paso del 100%
Ejecución	Conformidad con la clase 2 de IPC-A-600H y de IPC-6013C

PCBs flexible de múltiples capas FPC oro flexible de la inmersión LED de 4 capas de la tira coverlay del amarillo 0

Máquina de la exposición de la película

PCBs flexible de múltiples capas FPC oro flexible de la inmersión LED de 4 capas de la tira coverlay del amarillo 1
