Polyimide grueso flexible de múltiples capas PCBs del oro 1.0m m de la inmersión de PCBs de la Rígido-flexión 94V0

Productos

Tablero de múltiples capas del PWB

Polyimide grueso flexible de múltiples capas PCBs del oro 1.0m m de la inmersión de PCBs de la Rígido-flexión 94V0

Cuota De Producción:	1
Precio:	USD40~50 Per Piece
Embalaje Estándar:	vacío
Período De Entrega:	8-9 DÍA LABORABLE
Método De Pago:	T / T, Paypal
Capacidad De Suministro:	pieza 50000 al mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Enterprise Limited

Certificación

Número de modelo

BIC-0416-V4.16

Número de capas:

Material del tablero:

1.0m m FR-4/Polyimide los 25µm

Grueso del tablero:

1.0m m

Grueso superficial/interno del Cu de la capa:

35 µm/35 µm

Acabado de la superficie:

oro de la inmersión

Color de Coverlay:

Máscara coverlay/del verde amarilla de la soldadura

Color de la serigrafía:

blanco

Función:

Prueba eléctrica del paso del 100%

Cantidad de orden mínima:

Precio:

USD40~50 Per Piece

Detalles de empaquetado:

vacío

Tiempo de entrega:

8-9 DÍA LABORABLE

Condiciones de pago:

T / T, Paypal

Capacidad de la fuente:

pieza 50000 al mes

Descripción del producto

Perfil del producto

1,1 descripción general

Éste es un tipo de PWB rígido de la flexión para el uso del USB micro. Es 4 capas

tablero de la rígido-flexión en 1.0m m grueso. La lamina baja es de ITEQ, él ha fabricado

por la clase 2 de IPC 6012 usando los datos suministrados de Gerber.

1,2 características y ventajas

A. flexibilidad excelente
B. reducción del volumen
C. perdida de peso
D. consistencia de la asamblea
E. confiabilidad creciente
F. controlabilidad del diseño eléctrico del parámetro
G. El extremo puede ser entero soldado
H. facultatividad del material
I. bajo costo
J. Continuity del proceso
K. Ninguna muestra de la cantidad de orden mínima y del bajo costo.
L. entrega a tiempo. Guardamos tarifa de la en-tiempo-entrega más arriba de 98%.

1,3 uso

Entre en contacto con la correa de la impresora de chorro de tinta, del instrumento que examina y de trazado industrial,

Tablero suave de la cámara del Tablet PC,

1,4 hoja del parámetro y de datos

Tamaño del PWB flexible	20,61 x 50.17m m
Número de capas	4
Tipo del tablero	PWB rígido de la flexión
Grueso del tablero	1.0m m
Material del tablero	1.0m m FR-4/Polyimide los 25µm
Proveedor del material del tablero	ITEQ
Valor del Tg del material del tablero	60℃

Grueso del Cu de PTH	µm ≥20
Thicknes internos del Cu de Iayer	µm 35
Grueso superficial del Cu	µm 35

Color de Coverlay	Máscara coverlay/del verde amarilla de la soldadura
Número de Coverlay	2
Grueso de Coverlay	µm 25
Material del refuerzo	no
Grueso del refuerzo	N/A

Tipo de tinta de la serigrafía	IJR-4000 MW300
Proveedor de la serigrafía	TAIYO
Color de la serigrafía	Blanco
Número de serigrafía	1

Prueba de la peladura de Coverlay	No peelable
Adherencia de la leyenda	3M 90℃ ninguna peladura después de Min. 3 mide el tiempo de la prueba

Final superficial	Oro de la inmersión
Grueso del níquel/del oro	Au: los 0.03µm (Min.); Ni los 2-4µm
RoHS requirió	Sí
Famability	94-V0

Prueba de choque termal	Paso, -25℃±125℃, 1000 ciclos.
Tensión termal	Paso, 300±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar.
Función	Prueba eléctrica del paso del 100%
Ejecución	Conformidad con la clase 2 de IPC-A-600H y de IPC-6013C

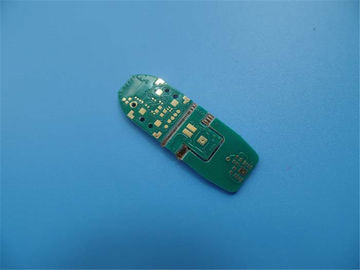

Polyimide grueso flexible de múltiples capas PCBs del oro 1.0m m de la inmersión de PCBs de la Rígido-flexión 94V0 0

Polyimide grueso flexible de múltiples capas PCBs del oro 1.0m m de la inmersión de PCBs de la Rígido-flexión 94V0 1
