Placa de circuito impresa flexible del conector del telclado numérico del Polyimide FPC

Cuota De Producción: 1
Precio: USD40~50 per piece
Embalaje Estándar: vacío
Período De Entrega: 6-7 días laborables
Método De Pago: T / T, Paypal
Capacidad De Suministro: pieza 50000 al mes
Información detallada
Descripción del producto
Información detallada
Lugar de origen
China
Nombre de la marca
Bicheng Enterprise Limited
Certificación
UL
Número de modelo
BIC-0409-V4.09
Tamaño del PWB flexible:
120,18 x 30.28m m
Número de capas:
2
Material del tablero:
Polyimide los 25µm
Grueso del tablero:
0.20m m
Grueso superficial del Cu:
µm 35
Color de Coverlay:
Amarillo
Color de la serigrafía:
blanco
Función:
Prueba eléctrica del paso del 100%
Cantidad de orden mínima:
1
Precio:
USD40~50 per piece
Detalles de empaquetado:
vacío
Tiempo de entrega:
6-7 días laborables
Condiciones de pago:
T / T, Paypal
Capacidad de la fuente:
pieza 50000 al mes
Descripción del producto

Perfil del producto



1,1 descripción general

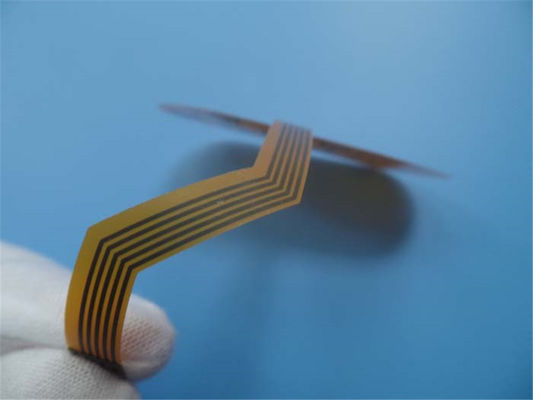

Éste es un tipo de circuito impreso flexible para el uso del telclado numérico. Es las 2 capas FPC en

0.2m m gruesos. La lamina baja es de ITEQ, él ha fabricado por la clase 2 de IPC 6012 usando

datos suministrados de Gerber. El stiffner del Polyimide es aplicado en la partición de inserción.



1,2 características y ventajas



A. flexibilidad excelente
B. reducción del volumen
C. perdida de peso
D. consistencia de la asamblea
E. confiabilidad creciente
F. controlabilidad del diseño eléctrico del parámetro
G. El extremo puede ser entero soldado
H. facultatividad del material
I. bajo costo
J. Continuity del proceso
K. pequeña cantidad, prototipos y producción.
Envío a domicilio del L. DDU con coste de envío competitivo.



1,3 uso



Pantalla táctil/el panel capacitivos, interphone industrial del control, consumidor electrostático

Tablero suave de la pulsera,



1,4 hoja del parámetro y de datos



Hoja del parámetro y de datos
Tamaño del PWB flexible 120,18 x 30.28m m
Número de capas 2
Tipo del tablero PWB flexible
Grueso del tablero 0.20m m
Material del tablero Polyimide los 25µm
Proveedor del material del tablero ITEQ
Valor del Tg del material del tablero 60℃

Grueso del Cu de PTH µm ≥20
Thicknes internos del Cu de Iayer N/A
Grueso superficial del Cu µm 35

Color de Coverlay Amarillo
Número de Coverlay 2
Grueso de Coverlay µm 25
Material del refuerzo Polyimide
Grueso del refuerzo 0.2m m

Tipo de tinta de la serigrafía IJR-4000 MW300
Proveedor de la serigrafía TAIYO
Color de la serigrafía Blanco
Número de serigrafía 1

Prueba de la peladura de Coverlay No peelable
Adherencia de la leyenda 3M 90℃ ninguna peladura después de Min. 3 mide el tiempo de la prueba

Final superficial Oro de la inmersión
Grueso del níquel/del oro Au: los 0.03µm (Min.); Ni los 2-4µm
RoHS requirió Sí
Famability 94-V0

Prueba de choque termal Paso, -25℃±125℃, 1000 ciclos.
Tensión termal Paso, 300±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar.
Función Prueba eléctrica del paso del 100%
Ejecución Conformidad con la clase 2 de IPC-A-600H y de IPC-6013C



La variedad de PCBs flexible

Placa de circuito impresa flexible del conector del telclado numérico del Polyimide FPC 0



Encaminamiento del CNC



Placa de circuito impresa flexible del conector del telclado numérico del Polyimide FPC 1
