El diseño flexible de un sólo lado 3M de PCBs del Polyimide de PCBs FPC de la membrana del telclado numérico graba el pegamento
  • Nombre
  • Nombre
  • Nombre
  • Nombre
  • Nombre
  • Nombre

El diseño flexible de un sólo lado 3M de PCBs del Polyimide de PCBs FPC de la membrana del telclado numérico graba el pegamento

Cuota De Producción: 1
Precio: USD40~50
Embalaje Estándar: vacío
Período De Entrega: 5-6 días laborables
Método De Pago: T / T, Paypal
Capacidad De Suministro: 45000 pedazos por mes
Información detallada
Descripción del producto
Información detallada
Lugar de origen
China
Nombre de la marca
Bicheng Enterprise Limited
Certificación
UL
Número de modelo
BIC-0403-V4.03
Material del tablero:
Polyimide los 25µm ITEQ 60℃
Grueso del tablero:
0.10m m
Grueso superficial del Cu:
µm 35
Acabado de la superficie:
oro de la inmersión
Color de Coverlay:
Amarillo
Color de la serigrafía:
blanco
Función:
Prueba eléctrica del paso del 100%
Cantidad de orden mínima:
1
Precio:
USD40~50
Detalles de empaquetado:
vacío
Tiempo de entrega:
5-6 días laborables
Condiciones de pago:
T / T, Paypal
Capacidad de la fuente:
45000 pedazos por mes
Descripción del producto

Perfil del producto



1,1 descripción general

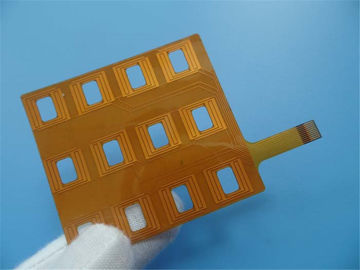

Éste es un tipo de circuito impreso flexible para el uso de la membrana del telclado numérico. Es

un FPC de una sola capa en 0.1m m gruesos. La lamina baja es de ITEQ, él ha fabricado

por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. El stiffner del Polyimide está aplicado prendido

la cabeza de inserción.



1,2 características y ventajas



A. flexibilidad excelente
B. reducción del volumen
C. perdida de peso
D. consistencia de la asamblea
E. confiabilidad creciente
F. controlabilidad del diseño eléctrico del parámetro
G. El extremo puede ser entero soldado
H. facultatividad del material
I. bajo costo
J. Continuity del proceso
Método del envío de K. Diversified
Tarifa de la denuncia de L. Customer: <1>
1,3 uso



Receptor de teléfono/auricular FPC, tablero suave del LCD TV, tablero suave de la cámara digital,

Tablero suave del módulo del Tablet PC



1,4 hoja del parámetro y de datos

Tamaño del PWB flexible 67,23 x 50.56m m
Número de capas 1
Tipo del tablero PWB flexible
Grueso del tablero 0.10m m
Material del tablero Polyimide los 25µm
Proveedor del material del tablero ITEQ
Valor del Tg del material del tablero 60℃

Grueso del Cu de PTH µm ≥20
Thicknes internos del Cu de Iayer N/A
Grueso superficial del Cu µm 35

Color de Coverlay Amarillo
Número de Coverlay 2
Grueso de Coverlay µm 25
Material del refuerzo El stiffner/3M del Polyimide graba
Grueso del refuerzo 0.2m m

Tipo de tinta de la serigrafía IJR-4000 MW300
Proveedor de la serigrafía TAIYO
Color de la serigrafía Blanco
Número de serigrafía 1

Prueba de la peladura de Coverlay No peelable
Adherencia de la leyenda 3M 90℃ ninguna peladura después de Min. 3 mide el tiempo de la prueba

Final superficial Oro de la inmersión
Grueso del níquel/del oro Au: los 0.03µm (Min.); Ni los 2-4µm
RoHS requirió Sí
Famability 94-V0

Prueba de choque termal Paso, -25℃±125℃, 1000 ciclos.
Tensión termal

Paso, 300±5℃, 10 segundos, 3 ciclos.

Ninguna delaminación, el ningún ampollar.
Función Prueba eléctrica del paso del 100%
Ejecución Conformidad con la clase 2 de IPC-A-600H y de IPC-6013C



La variedad de PCBs flexible
