PWB flexible montado empleado el Polyimide (PI) de 0.15m m con oro de la inmersión

Productos

Tablero de múltiples capas del PWB

PWB flexible montado empleado el Polyimide (PI) de 0.15m m con oro de la inmersión

Cuota De Producción:	1
Precio:	USD20~30
Embalaje Estándar:	vacío
Período De Entrega:	7-8 días laborables
Método De Pago:	T / T, Paypal
Capacidad De Suministro:	45000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Enterprise Limited

Certificación

Número de modelo

BIC-0826-V8.26

Material del tablero:

Polyimide (PI) 25um, Shengyi, 60℃

Grueso del tablero:

0.15m m +/--10%

Grueso superficial del Cu:

35 um (1 onza)

Acabado de la superficie:

oro de la inmersión

Color de Coverlay:

Amarillo

Color de la serigrafía:

blanco

Función:

Prueba eléctrica del paso del 100%

Cantidad de orden mínima:

Precio:

USD20~30

Detalles de empaquetado:

vacío

Tiempo de entrega:

7-8 días laborables

Condiciones de pago:

T / T, Paypal

Capacidad de la fuente:

45000 pedazos por mes

Descripción del producto

Perfil del producto

1,1 descripción general

Éste es un tipo de PWB flexible montado empleado el substrato del polyimide con Tg 60°C

para el uso del sistema de sonido portátil. Es 2 capas FPC en 0,15 milímetros de grueso, blanco

serigrafía en (lados de la cubierta de la máscara de la soldadura) y oro coverlay amarillos de la inmersión

en los cojines. El Polyimide como refuerzo está en la parte de atrás de un extremo. La materia prima es de

Shengyi, tablero entero que suministra 34 PCBs por el panel. Se fabrican por IPC 6012

Clase 2 usando los datos suministrados de Gerber. Los cada 25 paneles se embalan para el envío.

1,2 características y ventajas

A. flexibilidad excelente;
B. reducción del volumen;
C. perdida de peso;
D. consistencia de la asamblea;
E. el proceso de SMT es resistente a soldar de flujo, resistente a la reanudación;
Gestión del equipo de F. Comprehensive y mantenimiento y control de proceso;
Inspección de G. Strict WIP e instrucción de la supervisión así como de funcionamiento;
H. se acepta el orden de la pequeña cantidad;
I. 12 horas de cita;
Capacidad de J. Prototype PCB;
K. capacidad de la producción de volumen;

1,3 uso

interruptor de la Fino-película,
pantalla táctil/el panel capacitivos,
tablero de la flexión de la antena del teléfono móvil,
tablero de la flexión del módulo del teléfono móvil
FFC para el equipo industrial del control,
tablero suave teledirigido del tacto industrial del control,
Tablero suave de la cámara del Tablet PC,
Tablero suave de la batería de la tableta,

1,4 hoja del parámetro y de datos

Tamaño del PWB:	29 x 4.0m m, 121 PC de x 75.5mm=34
Número de capas	2 capas
Tipo del tablero	Flexbile cirucit
Grueso del tablero	0.15m m +/--10%
Material del tablero	Polyimide (PI) 25um
Proveedor del material del tablero	Shengyi
Valor del Tg del material del tablero	60℃

Grueso del Cu de PTH	20 um
Thicknes internos del Cu de Iayer	N/A
Grueso superficial del Cu	35 um (1oz)

Color de Coverlay	Amarillo
Número de Coverlay	2
Grueso de Coverlay	25 um
Refuerzo	Polyimide 0.3m m

Tipo de tinta de la serigrafía	Taiyo
Proveedor de la serigrafía	Taiyo
Color de la serigrafía	Blanco
Número de serigrafía	1

Mínimo vía (milímetro)	0,3
Rastro mínimo (milipulgada)	8,0
Gap mínimo (milipulgada)	7,3

Final superficial	Oro de la inmersión
RoHS requirió	Sí
Famability	94-V0

Prueba de choque termal	Paso, -25℃±125℃, 1000 ciclos.
Tensión termal	Paso, 300±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar.
Función	Prueba eléctrica del paso del 100%
Ejecución	Conformidad con la clase 2 de IPC-A-600H y de IPC-6013C
Tipo de ilustraciones que se proveerán	envíe por correo electrónico el fichero, a Gerber RS-274-X, PCBDOC etc
Área de servicio	Por todo el mundo, global.

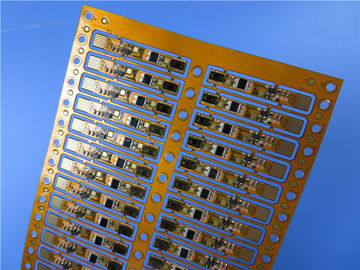

PWB flexible montado empleado el Polyimide (PI) de 0.15m m con oro de la inmersión 0

PWB flexible montado empleado el Polyimide (PI) de 0.15m m con oro de la inmersión 1
