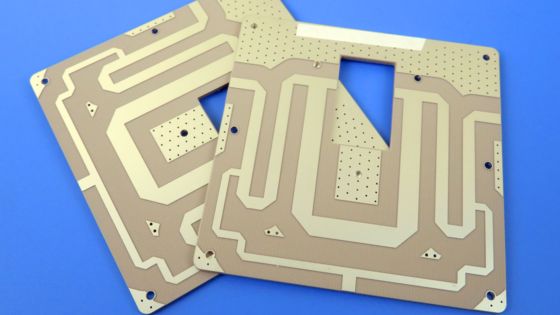

Los sustratos Rogers AD255C son un material laminado de RF utilizado en sistemas de antenas telemáticas automotrices.

¿Qué placas de circuito hacemos??El número de

AD255CPCB de alta frecuencia

Introducción

Los laminados Rogers AD255C son una mezcla sofisticada de un sistema de resina de fluoropolímero, elementos cerámicos cuidadosamente seleccionados y refuerzo de fibra de vidrio.Aprovechando las excepcionales propiedades térmicas de la resina de fluoropolímero, junto con la integración estratégica de los materiales cerámicos y el refuerzo de fibra de vidrio, los materiales AD255C se destacan por su menor pérdida, características de menor expansión térmica,y efectos de intermodulación pasiva (PIM) minimizadosEsta combinación única da como resultado un material laminado RF especializado que sobresale en una variedad de aplicaciones de microondas y RF dentro de la infraestructura de telecomunicaciones.

Características

El AD255C cuenta con varias características notables, incluyendo:

PTFE y compuestos cerámicos llenos de pérdidas muy bajas:Este compuesto avanzado fusiona PTFE con rellenos cerámicos, lo que resulta en una pérdida de señal excepcionalmente baja, lo que lo hace perfecto para aplicaciones de alta frecuencia.

Tangente de pérdidas excepcionales:Con una tangente de pérdida de sólo 0,0014 a 10 GHz y frecuencias de estación base, este material garantiza una transmisión de señal eficiente, minimizando el desperdicio de energía y mejorando el rendimiento general.

Constante dieléctrica de 2.55:El material tiene una constante dieléctrica de 2.55, proporcionando un aislamiento eléctrico fiable con tolerancias ajustadas, que es vital para mantener la integridad de la señal en aplicaciones sensibles.

Cobre de bajo perfil:La inclusión de cobre de bajo perfil mejora la conductividad al tiempo que preserva un diseño compacto, lo que lo hace ideal para entornos con espacio limitado.

CTE bajo en dirección Z:Con un coeficiente de expansión térmica (CTE) de 50 ppm/°C en la dirección Z, este material ofrece una excelente estabilidad dimensional a través de las variaciones de temperatura,garantizar un rendimiento constante en una amplia gama de condiciones de funcionamiento.

Capacidad de PCB

Ofrecemos una amplia gama de capacidades de fabricación de PCB para cumplir con las especificaciones de su proyecto, incluidos PCB de doble cara, PCB de múltiples capas y placas híbridas.

Las opciones de peso de cobre están disponibles en 1 oz (35 μm) y 2 oz (70 μm), así como varias opciones de grosor dieléctrico que van desde 20 mil (0,508 mm) hasta 125 mil (3,175 mm).

El tamaño máximo de PCB que podemos acomodar es de 400 mm x 500 mm, ya sea como una sola placa dentro de estas dimensiones o múltiples diseños en un panel de este tamaño.

En términos de opciones de máscaras de soldadura, ofrecemos una selección de colores como verde, negro, azul, amarillo, rojo, púrpura y más.

Además, ofrecemos una variedad de opciones de acabado de superficie, incluyendo oro de inmersión, HASL, plata de inmersión, estaño de inmersión, OSP, ENEPIG, cobre desnudo, dorado puro,y otros para adaptarse a diversas preferencias y requisitos.

Aplicaciones

Las aplicaciones típicas de los PCB AD255C incluyen antenas de estaciones base de infraestructura celular, sistemas de antenas telemáticas automotrices y antenas de radio por satélite comerciales, etc.

Agradecemos su tiempo y esperamos verlos la próxima vez.
