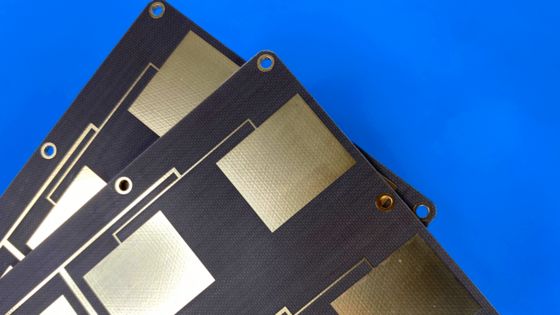

Rogers DiClad 870 laminados. 31 milímetros 0,787 mm, 93 milímetros 2,286 mm, 125 milímetros 3,175 mm.

¿Qué placas de circuito hacemos? (29)

PCB de alta frecuencia DiClad 870

Introducción

Los laminados Rogers DiClad 870 son compuestos reforzados con fibra de vidrio tejida, a base de PTFE, que ofrecen una constante dieléctrica y factores de disipación más bajos al usar menos capas de fibra de vidrio tejida y una mayor proporción de contenido de PTFE.

El refuerzo de fibra de vidrio tejida en DiClad 870 proporciona una mayor estabilidad dimensional que los laminados a base de PTFE reforzados con fibra de vidrio no tejida de constantes dieléctricas similares. Las capas de fibra de vidrio recubiertas en los materiales DiClad 870 están alineadas en la misma dirección.

Características

Aquí hay algunas características destacadas de los materiales DiClad 870.

Exhiben una constante dieléctrica de 2.33 tanto a 1MHz como a 10 GHz, lo que garantiza una transmisión de señal confiable.

A 10 GHz, estos laminados muestran un bajo factor de disipación de 0.0013, manteniendo la integridad de la señal.

DiClad 870 cuenta con una fuerte resistencia al desprendimiento del cobre de 14 Lbs/in usando una lámina de 35 μm por el método de prueba IPC TM-650 2.4.8, lo que garantiza una robusta adhesión del cobre.

La tasa de absorción de humedad es excepcionalmente baja, del 0.02%, lo que garantiza la estabilidad en diversas condiciones ambientales.

Por último, DiClad 870 cumple con los estándares de inflamabilidad UL 94-V0, lo que garantiza una alta seguridad y resistencia al fuego.

Capacidad de PCB

En esta sección, profundizaremos en las diversas capacidades que ofrecemos para sus PCB DiClad 870.

Nuestros servicios cubren una gama de recuentos de capas, desde PCB de una sola cara hasta de doble cara, multicapa e híbridas, lo que permite la versatilidad en sus diseños.

Cuando se trata del grosor dieléctrico, ofrecemos opciones como 31mil (0.787mm), 93mil (2.286mm) y 125mil (3.175mm), que se adaptan a varios requisitos del proyecto.

Puede seleccionar entre diferentes pesos de cobre como 1oz (35µm) y 2oz (70µm) para satisfacer sus necesidades de conductividad.

Con un tamaño máximo de PCB de 400 mm X 500 mm, ofrecemos un amplio espacio para sus diseños, ya sea para una sola placa o múltiples diseños dentro de un solo panel.

Nuestras opciones de máscara de soldadura incluyen una variedad de colores como Verde, Negro, Azul, Rojo, Amarillo y más, lo que le permite personalizar sus PCB.

Para los acabados de superficie, proporcionamos una gama de opciones que incluyen oro por inmersión, HASL, plata por inmersión, estaño por inmersión, cobre desnudo, OSP, ENEPIG y oro puro.

Aplicaciones

Las PCB DiClad 870 se utilizan con frecuencia en aplicaciones de filtro, acoplador y amplificador de bajo ruido

donde la uniformidad de la constante dieléctrica es fundamental. También se utilizan en divisores de potencia, combinadores y antenas de estaciones base, donde la baja pérdida es importante.

En redes de alimentación de radar, redes comerciales de matriz en fase, sistemas de guía y antenas de radio digital, también puede encontrar la presencia de PCB DiClad 870.
