TLX-8 PWB impreso de alta frecuencia Taconic de la placa de circuito tlx-8

Cuota De Producción:	1
Precio:	USD 2.99-9.99 PER PIECE
Embalaje Estándar:	vacío
Período De Entrega:	10 DÍAS LABORABLES
Método De Pago:	T/T, Western Union
Capacidad De Suministro:	45000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Technologies Limited

Certificación

Número de modelo

BIC-XXXX-V1.29

Número de capas:

1 capa, 2 capas, tipo de múltiples capas, híbrido (mezclado)

Epóxido de cristal:

TLX-0, TLX-9, TLX-8, TLX-7 y TLX-6

Hoja final:

0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)

Heig1.0-5.0mmht final del PWB:

10mil (0.254m m), 20mil (0.508m m), 30mil (0.762m m), 60mil (1.524m m)

Final superficial:

Cobre desnudo, HASL, ENIG, plata, OSP, etc.

Color de la máscara de la soldadura:

Etc. verde, negro, azul, amarillo, rojo.

Color de la leyenda componente:

Etc. verde, negro, azul, amarillo, rojo.

Prueba:

Envío anterior de la prueba eléctrica del 100%

Cantidad de orden mínima:

Precio:

USD 2.99-9.99 PER PIECE

Detalles de empaquetado:

vacío

Tiempo de entrega:

10 DÍAS LABORABLES

Condiciones de pago:

T/T, Western Union

Capacidad de la fuente:

45000 pedazos por mes

Descripción del producto

Hola todo el mundo,

Hoy, vamos a hablar del PWB de alta frecuencia del Telex.

El Telex es una serie de laminas de la fibra de vidrio de PTFE lanzadas por Taconic Company. Ofrece confiabilidad en una amplia gama de usos del RF. Este material es versátil debido a su gama de 2,45 - de 2,65 DK. Es conveniente para la microonda baja PCBs de la cuenta de la capa.

En primer lugar veamos las ventajas de las cuales nos beneficiamos.

1. Dimensional estable:

Puede experimentar el nivel de la vibración, tal como lanzamiento del espacio.

2. Propiedades termales excelentes:

Puede experimentar la exposición da alta temperatura, tal como trabajo en módulos del motor.

3. DK constante y rigurosamente controlada dieléctrica baja y estable.

2,45 de alcance a 2,65 en la tolerancia +/--0,04

4. Absorción de la humedad baja

Experimentar ambientes severos extremos, tales como trabajo en el mar

5. Grado ignífugo, Vo de la UL 94

6. DF bajo

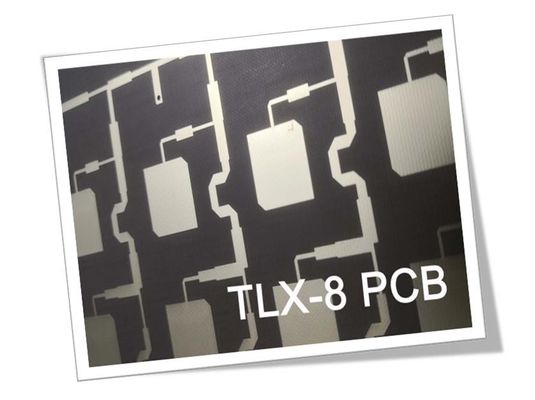

TLX-8 PWB impreso de alta frecuencia Taconic de la placa de circuito tlx-8 0

El Telex es material ideal para el uso en el uso de seguir la lista debido a su gama ancha de DK y revestimiento disponible del grueso y de cobre.

1. Sistemas del radar,

2. Comunicaciones móviles,

3. Equipo de prueba de la microonda,

4. Dispositivos de transmisión de microonda,

5. Antenas,

6. Mezcladores, divisores, filtros y combinadores

TLX-8 PWB impreso de alta frecuencia Taconic de la placa de circuito tlx-8 1

Hay TLX-0, TLX-9, TLX-8, TLX-7 y TLX-6 en familia del Telex. Ha utilizado a menudo en tablero de una sola capa, final superficial doble del tablero etc. de la capa está principalmente con cobre desnudo, el nivel del aire caliente y el oro de la inmersión.

Nuestra capacidad del PWB (series del Telex)

Material del PWB:	Fibra de vidrio de PTFE
Familia del Telex (constante dieléctrica ±0.04)	TLX-0 (DK=2.45)
	TLX-9 (DK=2.50)
	TLX-8 (DK=2.55)
	TLX-7 (DK=2.60)
	TLX-6 (DK=2.65)
Cuenta de la capa:	1 capa, 2 capas, 4 capas.
Peso de cobre:	0.5oz, 1oz, 2oz
Grueso del PWB:	0.5m m, 0.8m m, 1.0m m,
	1.5m m, 3.2m m
Tamaño del PWB:	≤400mm X 500m m
Final superficial:	Cobre desnudo, HASL, ENIG, lata etc. de la inmersión.

TLX-8 PWB impreso de alta frecuencia Taconic de la placa de circuito tlx-8 2

El color básico del PWB de alta frecuencia del Telex es marrón y negro.

Nos especializamos en proveer de usted el prototipo, pequeños lotes y servicio de la producción en masa. Si usted tiene cualesquiera requisitos en esta clase de PWB, no dude en entrarnos en contacto con por favor.

Gracias por su lectura.

Apéndice: Valor típico de TLX-8

Propiedad	Método de prueba	Unidad	Valor	Unidad	Valor
Gigahertz de DK @10	IPC-650 2.5.5.3		2,55		2,55
Gigahertz del Df @1.9	IPC-650 2.5.5.5 .1		0,0012		0,0012
Gigahertz del Df @10	IPC-650 2.5.5.5 .1		0,0017		0,0017
Avería dieléctrica	IPC-650 2.5.6	kilovoltio	>45	kilovoltio	>45
Absorción de la humedad	IPC-650 2.6.2.1	%	0,02	%	0,02
Fuerza flexural (Doctor en Medicina)	ASTM D 709	PSI	28.900	N/mm2
Fuerza flexural (CD)	ASTM D 709	PSI	20.600	N/mm2
Resistencia a la tensión (Doctor en Medicina)	ASTM D 902	PSI	35.600	N/mm2
Resistencia a la tensión (CD)	ASTM D 902	PSI	27.500	N/mm2
Alargamiento en la rotura (Doctor en Medicina)	ASTM D 902	%	3,94	%	3,94
Alargamiento en la rotura (CD)	ASTM D 902	%	3,92	%	3,92
Módulo de Young (Doctor en Medicina)	ASTM D 902	kpsi	980	N/mm2
Módulo de Young (CD)	ASTM D 902	kpsi	1.200	N/mm2
Módulo de Young (Doctor en Medicina)	ASTM D 3039	kpsi	1.630	N/mm2
El ratio de Poisson	ASTM D 3039		0,135	N/mm
Cáscara Stength (1 oz.ed)	IPC-650 2.4.8 Sec.5.2.2 (tensión termal.)	Pulgada de Ibs. /linear	15	N/mm
Cáscara Stength (1 oz.RTF)	IPC-650 2.4.8 Sec.5.2.2 (tensión termal.)	Pulgada de Ibs. /linear	17	N/mm
Cáscara Stength (½ oz.ed)	IPC-650 2.4.8.3 (temporero elevado.)	Pulgada de Ibs. /linear	14	N/mm
Cáscara Stength (½ oz.ed)	IPC-650 2.4.8 Sec.5.2.2 (tensión termal.)	Pulgada de Ibs. /linear	11	N/mm
Cáscara Stength (1 oz.rolled)	IPC-650 2.4.8 Sec.5.2.2 (tensión termal.)	Pulgada de Ibs. /linear	13	N/mm	2,1
Conductividad termal	ASTM F433/ASTM 1530-06	W/M*K	0,19	W/M*K	0,19
Estabilidad dimensional (Doctor en Medicina)	IPC-650 2.4.39 Sec.5.5 (después de cueza.)	mils/in.	0,06	mm/M
Estabilidad dimensional (CD)	IPC-650 2.4.39 Sec.5.4 (después de cueza.)	mils/in.	0,08	mm/M
Estabilidad dimensional (Doctor en Medicina)	IPC-650 2.4.39 Sec.5.5 (tensión termal.)	mils/in.	0,09	mm/M
Estabilidad dimensional (CD)	IPC-650 2.4.39 Sec.5.5 (tensión termal.)	mils/in.	0,1	mm/M
Resistencia superficial	IPC-650 2.5.17.1 Sec.5.2.1 (temporeros elevados.)	Mohm	6,605 x 108	Mohm	6,605 x 108
Resistencia superficial	IPC-650 2.5.17.1 Sec.5.2.1 (humedad Cond.)	Mohm	3,550 x 106	Mohm	3,550 x 106
Resistencia de volumen	IPC-650 2.5.17.1 Sec.5.2.1 (temporeros elevados.)	Mohm/cm	1,110 x 1010	Mohm/cm	1,110 x 1010
Resistencia de volumen	IPC-650 2.5.17.1 Sec.5.2.1 (humedad Cond.)	Mohm/cm	1,046 x 1010	Mohm/cm	1,046 x 1010
CTE (eje) de X (25-260℃)	IPC-650 2.4.41/ASTM D 3386	ppm/℃	21	ppm/℃	21
CTE (eje) de Y (25-260℃)	IPC-650 2.4.41/ASTM D 3386	ppm/℃	23	ppm/℃	23
CTE (eje) de Z (25-260℃)	IPC-650 2.4.41/ASTM D 3386	ppm/℃	215	ppm/℃	215
Densidad (gravedad específica)	ASTM D 792	g/cm3	2,25	g/cm3	2,25
TD (pérdida de peso del 2%)	IPC-650 2.4.24.6 (TGA)	℃	535	℃
TD (pérdida de peso del 5%)	IPC-650 2.4.24.6 (TGA)	℃	553	℃
Grado de la inflamabilidad	UL-94		V-0		V-0
