PWB de alta frecuencia de F4B en 1.6m m 3oz PTFE

Productos

Tablero de múltiples capas del PWB

PWB de alta frecuencia de F4B en 1.6m m 3oz PTFE

Cuota De Producción:	1
Precio:	USD 2.88-6.99 per piece
Embalaje Estándar:	vacío
Período De Entrega:	4-5 días laborables
Método De Pago:	T / T, Paypal
Capacidad De Suministro:	45000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Enterprise Limited

Certificación

Número de modelo

BIC-XXXX-V1.38

Número de capas:

2 CAPAS

Epóxido del vidrio:

F4B DK 2,65

Altura final del PWB:

1.6m m

Externo final de la hoja:

Final superficial:

Color de la máscara de la soldadura:

Color de la leyenda componente:

Prueba:

Envío anterior de la prueba eléctrica del 100%

Cantidad de orden mínima:

Precio:

USD 2.88-6.99 per piece

Detalles de empaquetado:

vacío

Tiempo de entrega:

4-5 días laborables

Condiciones de pago:

T / T, Paypal

Capacidad de la fuente:

45000 pedazos por mes

Descripción del producto

Hola todos,

Hablamos hoy de un tipo de placa de circuito de alta frecuencia de F4B.

El material de alta frecuencia de la serie de F4B es principalmente paño de la fibra de vidrio de PTFE y de cerámica-llenó el paño etc. de la fibra de vidrio de PTFE. Es una serie de materiales de alta frecuencia de la marca china, que es barata en precio y establo en calidad. Se aplica extensamente al radar, navegación, comunicación por satélite, 4G comunicaciones, comunicaciones 5G y similares.

Especificaciones del PWB
Cuenta de la capa:	El doble echó a un lado
Materia prima:	F4B DK 2,65
Dimensión:	210 x 115m m
Grueso acabado	1.6m m el ±10%
Peso de cobre acabado:	3oz
SMOBC:	No
Final superficial:	Oro de la inmersión

Las especificaciones principales de este tablero son tablero echado a un lado doble, el substrato es F4B, DK en 2,65, 210m m de largo por 115m m ancho, 1.6m m acabaron 3oz de cobre grueso, acabado, ninguna máscara de la soldadura ninguna serigrafía, y el final superficial es oro de la inmersión.

Veamos la pila para arriba.

PWB de alta frecuencia de F4B en 1.6m m 3oz PTFE 0

La capa superior y la capa inferior son el cobre 3oz acabaron. El material dieléctrico de F4b está en el medio de 2 capas de cobre, mostrando constante dieléctrica en 2,65

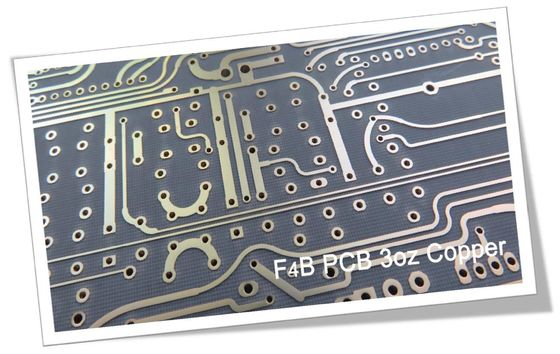

PWB de alta frecuencia de F4B en 1.6m m 3oz PTFE 1

De la foto de este tablero, la pista es más gruesa de los tableros normales; el final superficial es oro de la inmersión y ninguna máscara y serigrafía de la soldadura.

Capacidad del PWB
Material del PWB:	PTFE
Código:	Serie de F4B
Constante dieléctrica:	2,2, 2,55 y 2,65
Constante dieléctrica:	2,17, 2,45, 2,75 y 3,0
Cuenta de la capa:	1 capa, 2 capas, tipo de múltiples capas, híbrido
Peso de cobre:	0.5oz, 1oz, 2oz, 3oz
Grueso del PWB:	0.17m m, 0.25m m, 0.5m m, 0.8m m, 1.0m m,
Grueso del PWB:	1.5m m, 2.0m m, 3.0m m, 4.0m m y 5.0m m, etc.
Tamaño del PWB:	≤400mm X 500m m
Final superficial:	Cobre desnudo, HASL, ENIG, lata etc. de la inmersión.

La constante dieléctrica del material de F4B es tablero ancho, de alcance de 2,2 a 3,0 etc. que se extiende el grueso 0.17m m a 5.0m m. Podemos proveer de usted servicio del prototipo, pequeños lotes y servicio de la producción en masa.

Si usted tiene cualquier pregunta, no dude en entrarnos en contacto con por favor.

Gracias por su lectura.
