PWB echado a un lado doble el de alta frecuencia de Rogers empleado 32mil RO4003C
  • Nombre
  • Nombre
  • Nombre

PWB echado a un lado doble el de alta frecuencia de Rogers empleado 32mil RO4003C

Cuota De Producción: 1
Precio: USD 2.99-9.99 PER PIECE
Embalaje Estándar: vacío
Período De Entrega: diez días hábiles
Método De Pago: T / T, Western Union
Capacidad De Suministro: 45000 pedazos por mes
Información detallada
Descripción del producto
Información detallada
Lugar de origen
China
Nombre de la marca
Bicheng Enterprise
Certificación
UL
Número de modelo
BIC-115-V1.15
Número de capas:
2
Epóxido del vidrio::
RO4003C 32mil (0.813m m)
Hoja final:
1.0
Altura final del PWB::
0,82 milímetros el ±10%
Final superficial:
Oro de la inmersión
Color de la máscara de la soldadura::
verde
Color de la leyenda componente:
blanco
Prueba:
Envío anterior de la prueba eléctrica del 100%
Cantidad de orden mínima:
1
Precio:
USD 2.99-9.99 PER PIECE
Detalles de empaquetado:
vacío
Tiempo de entrega:
diez días hábiles
Condiciones de pago:
T / T, Western Union
Capacidad de la fuente:
45000 pedazos por mes
Descripción del producto

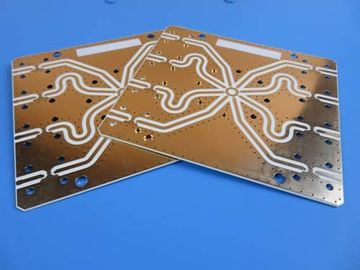

El doble echó a un lado PWB de alta frecuencia empleado 32mil RO4003C

Descripción general
Éste es un tipo de PWB echado a un lado doble del RF empleado 0.813m m (32mil) RO4003C para el uso de los amplificadores del RF.

Especificaciones básicas
Materia prima: RO4003C 32mil (0.813m m)
Constante dieléctrica: 3.38+/-0.05
Cuenta de la capa: 2 capas
Tipo: A través de los agujeros
Formato: 110m m x 110m m = 1 tipo = 1 pedazo
Final superficial: Oro de la inmersión
Peso de cobre: Μm externo de la capa 35
Máscara de la soldadura | Leyenda: Verde | Blanco
Altura final del PWB: 0,82 milímetros
Estándar: Clase 2 de IPC 6012
Embalaje: 20 pedazos se embalan para el envío.
Plazo de ejecución: 7 días laborables
Vida útil: 6 meses

Características y ventajas
RO4003C exhibe una constante dieléctrica estable sobre una gama de frecuencia amplia. Esto le hace un substrato ideal para los usos de banda ancha;
La característica de la pérdida dieléctrica baja hace la pérdida de señal en un nivel inferior, que hace la transmisión de la señal del equipo entero excelente;
Tg > ℃ 280;
El diseño de ingeniería evita que los problemas ocurran en la preproducción;
ISO9001, ISO14001, UL certificó la fábrica de fabricación;
Inspección de AOI;
Más de 16 años de experiencia del PWB;


Usos
Radio UHF, radio VHF, antena interior del tapiz, combinador





Capacidad 2021 del PWB

　
Parámetro Valor
Cuentas de la capa1-32
Material del substrato FR-4 (alto Tg incluyendo 170, alto CTI>600V); Aluminio basado; Cobre basado; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 etc…; TLX-8, TLY-5, RF-35TC, TLF-35 Taconic etc…; Arlon AD450, AD600 etc; PTFE F4B DK2.2, DK2.65 etc…; Polyimide y ANIMAL DOMÉSTICO.
Tamaño máximo Prueba que vuela: 900*600m m, prueba 460*380m m, ninguna prueba 1100*600m m del accesorio
Tolerancia del esquema del tablero ±0.0059” (0.15m m)
Grueso del PWB 0,0157" - 0,3937" (0.40m m--10.00m m)
Tolerancia del grueso (T≥0.8mm) el ±8%
Tolerancia del grueso (t<0.8mm) el ±10%
Grueso de la capa del aislamiento 0,00295" - 0,1969" (0.075m m--5.00m m)
Pista mínima 0,003" (0.075m m)
Espacio mínimo 0,003" (0.075m m)
Grueso de cobre externo los 35µm--los 420µm (1oz-12oz)
Grueso de cobre interno el 17µm--los 350µm (0.5oz - 10oz)
Agujero de taladro (mecánico) 0,0059" - 0,25" (0.15m m--6.35m m)
Agujero acabado (mecánico) 0,0039" - 0,248" (0.10m m--6.30m m)
DiameterTolerance (mecánico) 0,00295" (0.075m m)
Registro (mecánico) 0,00197" (0.05m m)
Relación de aspecto 12:1
Tipo de la máscara de la soldadura LPI
Min Soldermask Bridge 0,00315" (0.08m m)
Min Soldermask Clearance 0,00197" (0.05m m)
Enchufe vía diámetro 0,0098" - 0,0236" (0.25m m--0.60m m)
Tolerancia del control de la impedancia el ±10%
Final superficial HASL, HASL SI, ENIG, lata del IMM, IMM AG, OSP, finger del oro





PWB echado a un lado doble el de alta frecuencia de Rogers empleado 32mil RO4003C 0
