RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Lugar de origen: | China |
Nombre de la marca: | Bicheng Enterprise |
Certificación: | UL |
Número de modelo: | BIC-002-V0.2 |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | USD 2.99-6.99 PER PIECE |
Detalles de empaquetado: | vacío |
Tiempo de entrega: | diez días hábiles |
Condiciones de pago: | T / T, Western Union |
Capacidad de la fuente: | 45000 pedazos por mes |
Número de capas: | 2 | Epóxido del vidrio:: | RO4350B 20mil (0.508m m), Tg 288℃ |
---|---|---|---|
Hoja final: | 1,5 onzas | Altura final del PWB:: | 0,6 milímetros el ±10% |
Final superficial: | Oro de la inmersión (níquel 81,1%) 2µ” sobre 100µ” | Color de la máscara de la soldadura:: | verde |
Color de la leyenda componente: | blanco | Prueba: | Envío anterior de la prueba eléctrica del 100% |

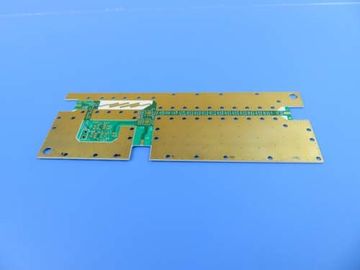

PWB de alta frecuencia RO4350B 20 milipulgada 2 capas con oro de la inmersión
(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Éste es un tipo de PWB de alta frecuencia empleado RO4350B para el uso del módulo del RF. Es un tablero del PWB del RF de 2 capas en 0,6 milímetros de grueso. Es final del oro de la inmersión con la máscara y la serigrafía de la soldadura de Taiyo. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno embalan a 10 tableros para el envío.
Características y ventajas
Pérdida de las influencias constante dieléctrico y dieléctrico del absorbability del agua baja menos en la humedad.
La resistencia térmica, la resistencia química, la fuerza de impacto y la fuerza de peladura son buenas.
El coeficiente de temperatura de la constante dieléctrica está entre el más bajo de cualquier material de la placa de circuito, haciéndolo ideal para los usos termosensibles.
ENIG tiene buena resistencia de oxidación y buena disipación de calor.
Envío a domicilio de DDU con coste de envío competitivo,
El diseño de ingeniería evita que los problemas ocurran en la preproducción.
Servicio puntual
La experiencia de más de 15 años
Alta tecnología
Uso
Antena, combinador del multiacoplador, antena interior del tapiz, duplexor
Hoja del parámetro y de datos
TAMAÑO DEL PWB | 16 x 83mm=1PCS |
TIPO DEL TABLERO | |
Número de capas | Doble echó a un lado el PWB, PWB de 2 capas |
Componentes superficiales del soporte | SÍ |
A través de componentes del agujero | no |
PILA DE LA CAPA | cobre ------- capa SUPERIOR de 35um (1oz) +plate |
RO4350B 20mil (0.508m m) | |
cobre ------- capa de 35um (1oz) +plate BOT | |
TECNOLOGÍA | |
Rastro y espacio mínimos: | 5.98mil/6.18mil |
Agujeros mínimos/máximos: | 0.3/3.2m m |
Número de diversos agujeros: | 5 |
Número de agujeros de taladro: | 431 |
Número de ranuras molidas: | 0 |
Número de recortes internos: | no |
Control de la impedancia | no |
MATERIAL DEL TABLERO | |
Epóxido de cristal: | RO4350B 20mil (0.508m m), Tg 288℃ |
Externo final de la hoja: | 1.5oz |
Hoja final interna: | 0oz |
Altura final del PWB: | 0.6m m ±0.1 |
EL PLATEAR Y CAPA | |
Final superficial | Oro de la inmersión (níquel 81,1%) 2µ” sobre 100µ” |
Suelde la máscara para aplicarse a: | Superior e inferior, mínimo 12micron |
Color de la máscara de la soldadura: | El verde, LP-4G G-05, Nanya proveyó |
Tipo de la máscara de la soldadura: | LPSM |
CONTOUR/CUTTING | Encaminamiento |
MARCA | |
Lado de la leyenda componente | TOP |
Color de la leyenda componente | Blanco, S-380W, Taiyo Supplied. |
Fabricante Name o logotipo: | Marcado en el tablero en un conductor y un ÁREA LIBRE leged |
VÍA | Plateado a través del agujero (PTH) |
GRADO DE FLAMIBILITY | Aprobación de la UL 94-V0 MÍNIMA. |
TOLERANCIA DE LA DIMENSIÓN | |
Dimensión del esquema: | 0,0059" (0.15m m) |
Galjanoplastia del tablero: | 0,0030" (0.076m m) |
Tolerancia del taladro: | 0,002" (0.05m m) |
PRUEBA | Envío anterior de la prueba eléctrica del 100% |
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
ÁREA DE SERVICIO | Por todo el mundo, global. |
Sobre nosotros
El PWB de Bicheng, un proveedor impreso único de la placa de circuito basado en Shenzhen China sirve a clientes mundiales puesto que nace en 2003. En Bicheng, cada lote de PWB pasa con prueba eléctrica, la inspección de AOI, la prueba de alto voltaje, prueba de control de la impedancia, micro-sección, prueba de la soldadura-capacidad, prueba de tensión termal, prueba de confiabilidad, prueba de resistencia de aislamiento y la prueba iónica etc. de la contaminación. Finalmente es como un regalo hermoso que se entregará a sus manos.
Diversa escala de la planta a adaptarse para sus requisitos
edificio de la fábrica de 16000 metros cuadrados
capacidad del mes de 30000 metros cuadrados
8000 tipos de PWB por mes
ISO9001, ISO14001, TS16949, UL certificó
Variedad de tecnología del PWB para cubrir las demandas de mercado
Tablero de HDI
Tablero de cobre pesado
Tablero material híbrido
Persianas vía tablero
Tablero de alta frecuencia
Tablero de base del metal
Tablero del oro de la inmersión
Tablero de múltiples capas
Tablero de la placa madre
Tablero del finger del oro
Pre-venta completa del servicio de las ventas, en venta y después de la venta.
Comprobación rápida de CADCAM y cita libre del PWB
Panelization gratuito del PWB
Capacidad del PWB del prototipo
Capacidad de la producción de volumen
Muestras rápidas del cambio
Prueba gratuita del PWB
Embalaje sólido del cartón
