PWB del híbrido de 4 capas con RO4003C + PWB combinado FR4 el de alta frecuencia
  • Nombre
  • Nombre
  • Nombre
  • Nombre
  • Nombre
  • Nombre

PWB del híbrido de 4 capas con RO4003C + PWB combinado FR4 el de alta frecuencia

Cuota De Producción: 1
Precio: USD2.99-9.99 Per Piece
Embalaje Estándar: vacío
Período De Entrega: 5-6 días laborables
Método De Pago: T / T, Paypal
Capacidad De Suministro: 45000 pedazos por mes
Información detallada
Descripción del producto
Información detallada
Lugar de origen
China
Nombre de la marca
Bicheng Enterprise Limited
Certificación
UL
Número de modelo
BIC-0101-V1.01
Epóxido del vidrio:
RO4003C 0,203 milímetros (8 milipulgada) y FR-4 0,20 milímetros combinó
Altura final del PWB:
1,1 milímetros de ± el 10%
Externo final de la hoja::
1 onza
Final superficial:
Plata de la inmersión
Color de la máscara de la soldadura::
azul
Color de la leyenda componente:
blanco
Número de capas:
4
Prueba:
Envío anterior de la prueba eléctrica del 100%
Cantidad de orden mínima:
1
Precio:
USD2.99-9.99 Per Piece
Detalles de empaquetado:
vacío
Tiempo de entrega:
5-6 días laborables
Condiciones de pago:
T / T, Paypal
Capacidad de la fuente:
45000 pedazos por mes
Descripción del producto

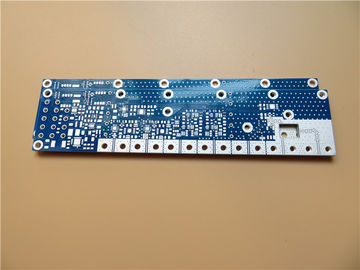

El PWB híbrido de 4 capas con RO4003C + FR4 combinó
(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



Descripción general
Éste es un tipo de PWB de alta frecuencia empleado RO4003C y FR4 combinados para el uso del transmisor análogo. Es un tablero del PWB del RF de 4 capas en 1,1 milímetros de grueso. Es final de la plata de la inmersión con la máscara azul de la soldadura y la serigrafía blanca. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno embalan a 20 tableros para el envío.


Características y ventajas
La característica de la pérdida dieléctrica baja hace la pérdida de señal en un nivel inferior, que hace la transmisión de la señal del equipo entero excelente.
Coeficiente eléctrico estable de la constante dieléctrica.
La delaminación de la hoja de cobre no será causada por el cambio del frío y del calor debido a la consistencia con el coeficiente de la extensión termal de hoja de cobre.
El oro de la inmersión tiene planarity superficial excelente, particularmente útil para PCBs con los paquetes de BGA o aún CSP montó componentes para reducir porcentaje de averías durante la asamblea y soldar.
La fabricación del PWB está estrictamente según especificaciones requeridas.
Cubrir sus necesidades impresas de la placa de circuito de la creación de un prototipo del PWB de formar la producción de volumen.
Reduzca el coste de fabricación de la importación del equipo, entrenamiento del trabajador y mejora y gestión avanzados de la tecnología.
Aprobaciones internacionales
Materiales de RoHS

Uso
Radio UHF, acoplador direccional, transmisor análogo, antena de la estación base


Hoja del parámetro y de datos
TAMAÑO DEL PWB 70 x 12mm=1PCS
TIPO DEL TABLERO PWB híbrido
Número de capas PWB de múltiples capas, PWB de 4 capas
Componentes superficiales del soporte SÍ
A través de componentes del agujero NO
PILA DE LA CAPA cobre ------- capa SUPERIOR de 35um (1oz) +plate
RO4003C 0.203m m (8 milipulgada)
cobre ------- 35um (1oz) MidLayer 1
FR-4 0,50 milímetros
cobre ------- 35um (1oz) MidLayer 2
FR-4 0,20 milímetros
cobre ------- capa de 17um (0.5oz) +plate BOT
TECNOLOGÍA
Rastro y espacio mínimos: milipulgada 5 milipulgadas/6
Agujeros mínimos/máximos: 0.3/5.5 milímetros
Número de diversos agujeros: 8
Número de agujeros de taladro: 97
Número de ranuras molidas: 0
Número de recortes internos: 1
Control de la impedancia: no
Número de finger del oro: 0
MATERIAL DEL TABLERO
Epóxido de cristal: RO4003C 0,203 milímetros (8 milipulgada) y FR-4 0,20 milímetros combinó
Externo final de la hoja: 1oz
Hoja final interna: 1oz
Altura final del PWB: 1.1m m ±0.11
EL PLATEAR Y CAPA
Final superficial Plata de la inmersión
Suelde la máscara para aplicarse a: Lado superior e inferior
Color de la máscara de la soldadura: Azul, KSM-6189BL04/KSM-19H01
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente Top
Color de la leyenda componente Blanco
Fabricante Name o logotipo: N/A
VÍA Plateado a través del agujero (PTH), vía abierto
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059" (0.15m m)
Galjanoplastia del tablero: 0,0030" (0.076m m)
Tolerancia del taladro: 0,002" (0.05m m)
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.


Nuestras capacidades de conducción 2021 de las placas de circuito
Vias ciegos, vias enterrados
PWB de la flexión
Tableros de cobre pesados 10oz
Alto Tg, alto material de CTI
FR-4 híbrido y material de alta frecuencia
La impedancia controló el PWB
Clase 2, clase 3 de IPC de IPC
PWB sin plomo (RoHS obediente)
PCBs de múltiples capas a los tableros de las capas del cobre 32+
PWB de la base del metal (MCPCB)
Materiales del PWB – FR-4, Polyimide, Rogers y más
Fabricante obediente del PWB de RoHS
PWB rígido de la flexión
PWB del RF/PWB de alta frecuencia
Por-agujero, BGA, finger del oro, bóveda del borde
Vía-en-cojín, vias llenados
IATF16949, ISO14001 (2004), ISO9001 (2008), UL certificó

Nuestros servicios
Foco en los prototipos, pequeños lotes, producción de volumen
El cambio rápido, doble echó a un lado PWB 24 horas de disponible.
Servicio a domicilio del envío
