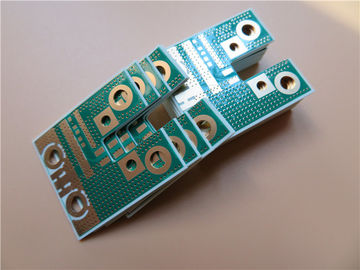

PWB de alta frecuencia empleado 30mil RO4350B con oro de la inmersión
(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Éste es un tipo de PWB de 2 capas empleado el substrato de 30mil RO4350B con Tg 280°C para el uso del divisor HDMI. Es 0,8 milímetros de grueso con la serigrafía blanca (Taiyo) en la máscara verde de la soldadura (Taiyo) y el oro de la inmersión en los cojines. La materia prima es del abastecimiento de Rogers solo encima del PWB. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno embalan a 50 tableros para el envío.
Características y ventajas
Funcionamiento de alta frecuencia excelente debido a la tolerancia y a la pérdida dieléctricas bajas.
La delaminación de la hoja de cobre no será causada por el cambio del frío y del calor debido a la consistencia con el coeficiente de la extensión termal de hoja de cobre.
La característica de la pérdida dieléctrica baja hace la pérdida de señal en un nivel inferior, que hace la transmisión de la señal del equipo entero excelente.
ENIG tiene buena resistencia de oxidación y buena disipación de calor.
Envío a domicilio de DDU con coste de envío competitivo,
Los procesos enteros de la fabricación se controlan totalmente.
Rápido y flexible ahorrar la época de la producción de prototipo a la producción estándar
Se acepta el orden de la pequeña cantidad
La UL reconoció y RoHS Directivo-obediente
Uso
Mezclador, sensores de radar, interruptores del RF, inducción automática de la puerta, combinador de la antena, combinador del transmisor
Hoja del parámetro y de datos
| TAMAÑO DEL PWB |
35 x 29 mm=1PCS |
| TIPO DEL TABLERO |
El doble echó a un lado PWB |
| Número de capas |
2 capas |
| Componentes superficiales del soporte |
SÍ |
| A través de componentes del agujero |
NO |
| PILA DE LA CAPA |
cobre ------- capa SUPERIOR de 35um (1 onza) +plate |
| RO4350B 0.762m m |
| cobre ------- capa de 35um (1 onza) +plate BOT |
| TECNOLOGÍA |
|
| Rastro y espacio mínimos: |
milipulgada 6 milipulgadas/7 |
| Agujeros mínimos/máximos: |
0,3 milímetros/5,6 milímetros |
| Número de diversos agujeros: |
3 |
| Número de agujeros de taladro: |
325 |
| Número de ranuras molidas: |
0 |
| Número de recortes internos: |
1 |
| Control de la impedancia: |
no |
| Número de finger del oro: |
0 |
| MATERIAL DEL TABLERO |
|
| Epóxido de cristal: |
RO4350B Tg288℃, er<3>
|
| Externo final de la hoja: |
1 onza |
| Hoja final interna: |
1 onza |
| Altura final del PWB: |
0,8 milímetros ±0.08 |
| EL PLATEAR Y CAPA |
|
| Final superficial |
Oro de la inmersión (37,1%) 0.05µm encima el níquel de los 3µm |
| Suelde la máscara para aplicarse a: |
SUPERIOR e inferior, mínimo 12micron |
| Color de la máscara de la soldadura: |
Verde, PSR-2000GT600D, Taiyo Supplied. |
| Tipo de la máscara de la soldadura: |
LPSM |
| CONTOUR/CUTTING |
Encaminamiento |
| MARCA |
|
| Lado de la leyenda componente |
SUPERIOR e inferior. |
| Color de la leyenda componente |
Blanco, IJR-4000 MW300, marca de Taiyo |
| Fabricante Name o logotipo: |
Marcado en el tablero en un conductor y un ÁREA LIBRE leged |
| VÍA |
Plateado a través del agujero (PTH), tamaño mínimo 0.3m m. |
| GRADO DE FLAMIBILITY |
Aprobación de la UL 94-V0 MÍNIMA. |
| TOLERANCIA DE LA DIMENSIÓN |
|
| Dimensión del esquema: |
0,0059" |
| Galjanoplastia del tablero: |
0,0029" |
| Tolerancia del taladro: |
0,002" |
| PRUEBA |
Envío anterior de la prueba eléctrica del 100% |
| TIPO DE ILUSTRACIONES QUE SE PROVEERÁN |
fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVICIO |
Por todo el mundo, global. |
Sobre nosotros
El PWB de Bicheng, un proveedor impreso único de la placa de circuito basado en Shenzhen China sirve a clientes mundiales puesto que nace en 2003. En Bicheng, cada lote de PWB pasa con prueba eléctrica, la inspección de AOI, la prueba de alto voltaje, prueba de control de la impedancia, micro-sección, prueba de la soldadura-capacidad, prueba de tensión termal, prueba de confiabilidad, prueba de resistencia de aislamiento y la prueba iónica etc. de la contaminación. Finalmente es como un regalo hermoso que se entregará a sus manos.
Diversa escala de la planta a adaptarse para sus requisitos
edificio de la fábrica de 16000 metros cuadrados
capacidad del mes de 30000 metros cuadrados
8000 tipos de PWB por mes
ISO9001, ISO14001, TS16949, UL certificó
Variedad de tecnología del PWB para cubrir las demandas de mercado
Tablero de HDI
Tablero de cobre pesado
Tablero material híbrido
Persianas vía tablero
Tablero de alta frecuencia
Tablero de base del metal
Tablero del oro de la inmersión
Tablero de múltiples capas
Tablero de la placa madre
Tablero del finger del oro
Pre-venta completa del servicio de las ventas, en venta y después de la venta.
Comprobación rápida de CADCAM y cita libre del PWB
Panelization gratuito del PWB
Capacidad del PWB del prototipo
Capacidad de la producción de volumen
Muestras rápidas del cambio
Prueba gratuita del PWB
Embalaje sólido del cartón
