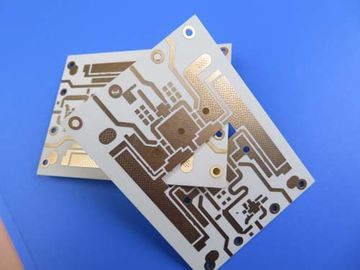

PWB del RF empleado 60mil RO4350B con oro de la inmersión en ambos lados
(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Éste es un tipo de PWB echado a un lado doble el de alta frecuencia empleado el substrato de RO4350B con Tg 280°C para el uso de la antena de TV. Es 1,60 milímetros de grueso sin máscara de la soldadura; La serigrafía negra está directamente en el substrato y el oro de la inmersión está en los cojines para soldar. La materia prima se utiliza de Rogers Corp. , tablero entero que suministra 1 para arriba. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno embalan a 25 tableros para el envío.
Características y ventajas
Coeficiente termal bajo de la constante dieléctrica;
Extensión baja de Z-AXIS;
Coeficiente bajo de la extensión del en-avión;
capacidad del mes de 30000 metros cuadrados;
8000 tipos de PWB por mes;
Comprobación rápida de CADCAM y cita libre del PWB;
Precio competitivo;
Servicio puntual;
Más de 15 años de experiencia;
Uso
Multiplexor, sensores de radar, interruptores del RF, amplificador montado torre
Hoja del parámetro y de datos
| TAMAÑO DEL PWB |
100 x 100mm=1PCS |
| TIPO DEL TABLERO |
El doble echó a un lado PWB |
| Número de capas |
2 capas |
| Componentes superficiales del soporte |
SÍ |
| A través de componentes del agujero |
NO |
| PILA DE LA CAPA |
cobre ------- capa SUPERIOR de 35um (1 onza) +plate |
| RO4350B 1.524m m |
| cobre ------- 35um (1oz) + capa de la placa BOT |
| TECNOLOGÍA |
|
| Rastro y espacio mínimos: |
milipulgada 20 milipulgadas/20 |
| Agujeros mínimos/máximos: |
0.5m m |
| Número de diversos agujeros: |
1 |
| Número de agujeros de taladro: |
1 |
| Número de ranuras molidas: |
0 |
| Número de recortes internos: |
0 |
| Control de la impedancia: |
no |
| Número de finger del oro: |
0 |
| MATERIAL DEL TABLERO |
|
| Epóxido de cristal: |
RO4350B Tg280℃, er<3>
|
| Externo final de la hoja: |
1,5 onzas |
| Hoja final interna: |
N/A |
| Altura final del PWB: |
1,6 milímetros el ±10% |
| EL PLATEAR Y CAPA |
|
| Final superficial |
Oro de la inmersión (los 31%) |
| Suelde la máscara para aplicarse a: |
NO |
| Color de la máscara de la soldadura: |
N/A |
| Tipo de la máscara de la soldadura: |
N/A |
| CONTOUR/CUTTING |
Encaminamiento |
| MARCA |
|
| Lado de la leyenda componente |
Lado superior |
| Color de la leyenda componente |
Negro |
| Fabricante Name o logotipo: |
Marcado en el tablero en un ÁREA LIBRE del conductor y de la leyenda |
| VÍA |
N/A |
| GRADO DE FLAMIBILITY |
Aprobación de la UL 94-V0 MÍNIMA. |
| TOLERANCIA DE LA DIMENSIÓN |
|
| Dimensión del esquema: |
0,0059" |
| Galjanoplastia del tablero: |
0,0029" |
| Tolerancia del taladro: |
0,002" |
| PRUEBA |
Envío anterior de la prueba eléctrica del 100% |
| TIPO DE ILUSTRACIONES QUE SE PROVEERÁN |
fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVICIO |
Por todo el mundo, global. |
Sobre nosotros
Basado en China, el PWB de Bicheng se adhiere a la filosofía de ayudar a las pequeñas y medianas compañías reducir su coste y el tiempo pasó en el PWB. Proporcionamos una variedad de productos del PWB para cubrir las demandas.
Nuestras capacidades de conducción 2019 de las placas de circuito
Vias ciegos, vias enterrados
PWB de la flexión
Tableros de cobre pesados 12oz
Alto Tg, alto material de CTI
FR-4 híbrido y material de alta frecuencia
La impedancia controló el PWB
Clase 2, clase 3 de IPC de IPC
PWB sin plomo (RoHS obediente)
PCBs de múltiples capas a los tableros de las capas del cobre 32+
PWB de la base del metal (MCPCB)
Materiales del PWB – FR-4, Polyimide, Rogers y más
Fabricante obediente del PWB de RoHS
PWB rígido de la flexión
PWB del RF/PWB de alta frecuencia
Por-agujero, BGA, finger del oro, bóveda del borde
Vía-en-cojín, vias llenados
TS16949 (2009), ISO14001 (2004), ISO9001 (2008), UL certificó
Nuestros servicios
Foco en los prototipos, pequeños lotes, producción de volumen
El cambio rápido, doble echó a un lado PWB 24 horas de disponible.
Servicio a domicilio del envío
