PWB el de alta frecuencia en 30 milipulgada RO4350B con capas dobles

Productos

Tablero de múltiples capas del PWB

PWB el de alta frecuencia en 30 milipulgada RO4350B con capas dobles

Cuota De Producción:	1
Precio:	USD 2.99-6.99 per piece
Embalaje Estándar:	vacío
Período De Entrega:	6-7 días laborables
Método De Pago:	T / T, Paypal
Capacidad De Suministro:	45000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Enterprise Limited

Certificación

Número de modelo

BIC-0048-V4.8

Número de capas:

epóxido del vidrio:

RO4350B Tg280℃, er<3.48, Rogers Corp.

Externo final de la hoja::

1,5 onzas

Altura final del PWB::

0,8 milímetros el ±10%

Acabado de la superficie:

oro de la inmersión

Color de la máscara de la soldadura::

verde

Color de la leyenda componente:

blanco

prueba:

Envío anterior de la prueba eléctrica del 100%

Cantidad de orden mínima:

Precio:

USD 2.99-6.99 per piece

Detalles de empaquetado:

vacío

Tiempo de entrega:

6-7 días laborables

Condiciones de pago:

T / T, Paypal

Capacidad de la fuente:

45000 pedazos por mes

Descripción del producto

Breve introducción

Apenas pues su nombre implica, el de alta frecuencia es que la frecuencia es relativamente alta, refiere generalmente a la frecuencia de >=300 megaciclo (es decir gigahertz de la longitud de onda <>=1 se llama microonda.

Frecuencias típicas para los usos inalámbricos:

* móvil actual: 0.9GHz - 2GHz

* sistemas 3G: 2.5GHz

* Bluetooth: 2.5GHz

* GPS: 12.6GHz

* LMDS: 24GHz y 40GHz

* automotriz: 77GHz

Mercado: RFID, comunicaciones inalámbricas, estación base y antena, amplificador, productos militares, productos electrónicos de consumo.

El PWB impreso de alta frecuencia de la placa de circuito o de la microonda refiere a la placa de circuito impresa hecha en la placa revestida (de la microonda) del cobre de alta frecuencia del substrato. Los tipos comunes son: Tablero de doble cara, tablero de múltiples capas y estructura mezclada.

La estructura mezclada incluye el substrato especial del alto rendimiento, hoja de los PP + tablero ordinario del funcionamiento y hoja de los PP mezclada presionando al tablero; substrato de alta frecuencia + substrato ordinario FR4; substrato de alta frecuencia + etc. con base metálica.

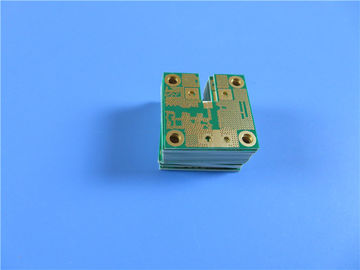

Caso del PWB: PWB el de alta frecuencia en 30 milipulgada RO4350B con capas dobles

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Descripción general

Éste es un tipo de PWB echado a un lado doble empleado el substrato de alta frecuencia con Tg 288°C para el uso del aumentador de presión de la señal del teléfono. Es 0,8 milímetros de grueso, serigrafía blanca sobre máscara verde de la soldadura. Todos los via están abiertos al aire. Los cojines son plateados por el oro de la inmersión. La materia prima se utiliza de Rogers RO4350B, tablero entero que suministra 1 PWB para arriba. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Los cada 25 paneles se embalan para el envío.

Características y ventajas

Frecuencia eléctrica estable del verus de las propiedades;

Coeficiente termal bajo de la constante dieléctrica;

Extensión baja de Z-AXIS;

Coeficiente bajo de la extensión del en-avión;

Estabilidad dimensional excelente;

Gestión del equipo y mantenimiento completo y control de proceso;

Inspección de WIP e instrucción estrictas de la supervisión así como de funcionamiento;

Servicio puntual;

Más de 15 años de experiencia;

Uso

Antena de TV, combinador de la antena, amplificador equilibrado, multiacoplador

Hoja del parámetro y de datos

TAMAÑO DEL PWB	54 x 55mm=1PCS
TIPO DEL TABLERO	El doble echó a un lado PWB
Número de capas	2 capas
Componentes superficiales del soporte	SÍ
A través de componentes del agujero	SÍ
PILA DE LA CAPA	cobre ------- capa SUPERIOR de 35um (1 onza) +plate
	RO4350B 0.762m m
	cobre ------- 35um (1oz) + capa de la placa BOT
TECNOLOGÍA
Rastro y espacio mínimos:	milipulgada 4,8 milipulgadas/4,5
Agujeros mínimos/máximos:	0,3 milímetros/4,6 milímetros
Número de diversos agujeros:	5
Número de agujeros de taladro:	87
Número de ranuras molidas:	0
Número de recortes internos:	1
Control de la impedancia:	no
Número de finger del oro:	0
MATERIAL DEL TABLERO
Epóxido del vidrio:	RO4350B Tg280℃, er<3>
Externo final de la hoja:	1,5 onzas
Hoja final interna:	N/A
Altura final del PWB:	0,8 milímetros el ±10%
GALJANOPLASTIA Y CAPA
Final superficial	Oro de la inmersión
La máscara de la soldadura se aplica a:	TOP, mínimo 12micron
Color de la máscara de la soldadura:	El verde, PSR-2000GT600D, Taiyo proveyó.
Tipo de la máscara de la soldadura:	LPSM
CONTOUR/CUTTING	Encaminamiento
MARCADO
Lado de la leyenda componente	TOP
Color de la leyenda componente	Blanco, IJR-4000 MW300, marca de Taiyo
Nombre o logotipo del fabricante:	Marcado en el tablero en un conductor y un ÁREA LIBRE leged
VÍA	Plateado a través del agujero (PTH), talla 0,3mm mínima. Máscara de la soldadura destapada
GRADO DE FLAMIBILITY	Aprobación Min. de la UL 94-V0.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema:	0,0059"
Galjanoplastia del tablero:	0,0029"
Tolerancia del taladro:	0,002"
PRUEBA	Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN	fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO	Por todo el mundo, global.

Política de la calidad

Bicheng ha desarrollado la serie de procedimientos y de acercamientos de la gestión para asegurar que PCBs está de acuerdo con los requisitos de clientes, incluyendo la selección de los vendedores, de la inspección de (WIP) de las obras en fase de creación, de la inspección de entrega saliente y del servicio de atención al cliente etc.

Evaluación y auditoría de proveedores

Los proveedores tienen que ser evaluados por Bicheng. Además, Bicheng valorará y alinear los proveedores cada año para garantizar los materiales suministrados están cumpliendo los requisitos de Bicheng. Además, Bicheng desarrolla a proveedores y los supervisa continuamente para mejorar a su gestión de la calidad y de ambiente que basa en los sistemas de ISO9001 y de ISO14001.

Evaluación del contrato

Bicheng revisará y verificará los requisitos de cliente de asegurarse de que tengamos la capacidad para satisfacer los requisitos de clientes incluyendo especificaciones, entrega y otras demandas antes de aceptar una orden.

Fabricación, auditoría y control de los datos de la fabricación.

Cuando los datos y las especificaciones del diseño de los clientes se proporcionan a nuestro departamento del mercado, Bicheng tiene que verificar todos los requisitos. Entonces, convierta los datos de diseño en datos de la fabricación por la leva. Finalmente, una instrucción (MI) de la fabricación se genera según el proceso y las tecnologías reales de fabricación para el departamento de fabricación como la base para la fabricación real. El MI se debe revisar por los ingenieros independientes y los ingenieros del QA antes del problema.

Control de calidad material entrante

Todos los materiales tienen que ser examinados antes de almacenar. Establecimos una serie de procedimiento y de instrucción estrictos de la inspección para controlar los materiales entrantes. Además, los diversos instrumentos y aparatos de inspección exactos garantizan la capacidad para juzgar el bueno material o no. Publicamos el material con primer hacia fuera principio primero en entrar, primero en salir, y damos hacia fuera la “alarma” para el material que alcanzará la vida útil para asegurarse que los materiales están utilizados para arriba antes de vencimiento.

Control del proceso de producción

La instrucción correcta (MI) de la fabricación, la gestión completa del equipo y el mantenimiento y el control de proceso, la inspección estricta de WIP y la supervisión así como la instrucción de funcionamiento, toda la ésos hacen el proceso entero de la fabricación controlado totalmente.

Control e inspección finales

Todo el PCBs tiene que ser pasado con el abierto y la prueba corta así como la inspección visual después de pasaron las pruebas físicas especificadas. Poseemos el diverso equipo de prueba avanzado incluyendo modificado para requisitos particulares, las máquinas de la prueba del vuelo de la punta de prueba para garantizar que cada PWB es el 100% probado.

Auditoría de la entrega del producto

Pusimos un departamento dedicado de FQA para examinar los productos del PWB según las especificaciones y los requisitos del cliente muestreando. PCBs calificado va a ser embalado.

FQA también tiene que realizar una auditoría del 100% de los productos del embalaje y del envío del almacén, incluyendo número del producto, número de cliente, cantidad del producto, dirección del envío y así sucesivamente antes del envío.

Servicio de atención al cliente

Pusimos a un equipo profesional del servicio de atención al cliente dinámico para comunicar con los clientes y trato oportuno con las reacciones de clientes. Nos centramos altamente en las necesidades de los clientes y entender las demandas de clientes, oportunas para ajustar la política de requisitos del servicio de atención al cliente y del producto del PWB.
