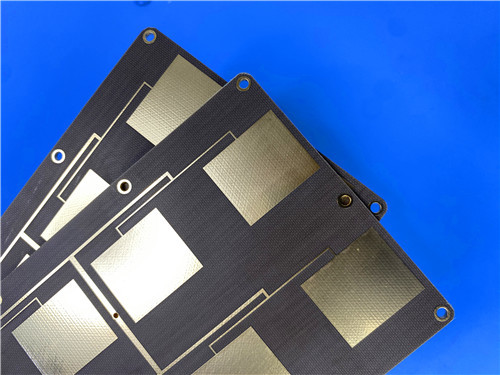

El TLX-9 PCB ¥ 10 mil, EPIG (sin níquel) para la dominación de alta frecuencia

PCB TLX-9: 10 mil, EPIG (sin níquel) para dominio de alta frecuencia

En el mundo de la ingeniería de RF y microondas, el sustrato no es sólo un soporte físico para el cobre: ​​es el corazón del juego de la integridad de la señal. Cuando necesita un control dieléctrico estricto, una pérdida de señal mínima y un acabado superficial que no arruine su impedancia, deja de mirar el FR-4 estándar.

Introduzca elPCB TLX-9(10 mil, EPIG sin níquel). Se trata de un tablero rígido de 2 capas diseñado para aplicaciones donde la absorción de humedad y la estabilidad de la constante dieléctrica (DK) no son negociables.

Analicemos las especificaciones, la acumulación y por qué esto es importante para su próximo LNA, antena o amplificador de alta potencia.

La Fundación: Taconic TLX-9

La estrella de esta construcción es laTLX-9laminado. Se trata de un compuesto de PTFE/vidrio tejido. A diferencia de los materiales de RF estándar que varían con la temperatura o la humedad, el TLX-9 es un caballo de batalla.

• Constante dieléctrica (DK):2,5 a 10 GHz (estrechamente controlado en frecuencia/temperatura)
• Factor de disipación (Df):0,0019 a 10 GHz
• Absorción de humedad:<0,02% (prácticamente cero durante la fabricación)

¿Por qué esto importa? Un Df de 0,0019 significa una pérdida de inserción increíblemente baja. La absorción de humedad <0,02 % significa que el cambio de fase no cambiará la próxima semana porque el clima cambió. Este material también tiene unUL 94V-0clasificación de inflamabilidad, por lo que la seguridad no se sacrifica por el rendimiento.

La construcción: minimalista pero poderosa

Se trata de un diseño rígido de dos capas, sencillo y de alto rendimiento. Mira la acumulación:

• Capa superior:35 µm de cobre (1 oz)
• Centro:Taconic TLX-9 – 0,254 mm (10 mils)
• Capa inferior:35 µm de cobre (1 oz)

Detalles del tablero:

• Dimensiones:91,6 mm x 45,3 mm (±0,15 mm)
• Espesor:Acabado de 0,3 mm (es muy delgado, ideal para gabinetes estrechos o aplicaciones de ajuste flexible).
• Traza/Espacio:5/6 mils (lo suficientemente apretado para un enrutamiento de RF denso).
• Tamaño mínimo del agujero:0,3 mm (taladro mecánico estándar).
• Vía chapado:20 µm (lo suficientemente robusto para ser confiable).

Notablemente ausente:HayNomáscara de soldadura en la parte superior o inferior, yNoserigrafía. Esto es intencional. Para diseños de alta frecuencia, la máscara de soldadura agrega pérdidas y variaciones de fase impredecibles. Una superficie desnuda de cobre y PTFE suele ser mejor.

El final: ¿Por qué EPIG (sin níquel)?

Esta placa utilizaEPIG (oro de inmersión en paladio no electrolítico), específicamente elSin níquelvariante.

El ENIG estándar utiliza una capa de barrera de níquel. El níquel es ferromagnético y tiene pérdidas a altas frecuencias. Al eliminar el níquel y usar EPIG, obtienes:

• Oro(para soldabilidad y resistencia a la corrosión)
• Paladio(como barrera de difusión)
• Sin pérdidas magnéticasen sus rutas de RF.

Este es el estándar de oro (juego de palabras) para placas de RF donde cada 0,1 dB de pérdida importa.

Estadísticas de PCB: simples pero funcionales

Observar la lista de redes y el recuento de pads confirma que se trata de un circuito de RF específico, no de una placa base digital compleja.

• Componentes:29
• Almohadillas totales:45
• Almohadillas para orificios pasantes:24 (probablemente para conectores o componentes de RF de orificio pasante)
• Mejores almohadillas SMT:21
• Almohadillas SMT inferiores:0 (Todos los componentes en la parte superior)
• Vías:19
• Redes:2 (Esencialmente una única ruta de RF más tierra. Muy limpio).

Rendimiento térmico y mecánico

Los componentes de RF se calientan. TLX-9 lo maneja bien:

• Conductividad térmica:0,19 W/m/K (Respetable para PTFE).
• CTE (xy):9-12 ppm/°C (coincide bien con el cobre: ​​buena confiabilidad durante el ciclo térmico).
• CTE (eje z):130-145 ppm/°C (estándar para PTFE; asegúrese de que los orificios pasantes chapados sean resistentes).
• Fuerza de pelado:12 libras/pulgada lineal (1 oz de cobre). No levantarás las almohadillas fácilmente.

¿Para quién es esto? (Aplicaciones típicas)

Basada en las propiedades del TLX-9, esta placa está diseñada para:

1. LNA, LNB, LNC(Bloques/Convertidores de bajo ruido): donde una figura de ruido baja y una ganancia estable son fundamentales.

2. Antenas PCS/PCN de gran formato(Servicio/Red de Comunicaciones Personales) – El 2.5 DK permite una sintonización de antena predecible.

3. Amplificadores de alta potencia– La alta ruptura dieléctrica (>60 kV) y las bajas pérdidas mantienen la eficiencia.

4. Componentes pasivos(Acopladores, filtros, divisores): el DK estrictamente controlado garantiza que la frecuencia central no se desvíe.

Calidad y disponibilidad

• Estándar de calidad:IPC-Class-2 (Estándar para hardware de RF comercial; permite imperfecciones cosméticas menores pero garantiza la funcionalidad eléctrica).
• Pruebas:Prueba 100% eléctrica antes del envío.
• Obra de arte:Gerber RS-274-X (estándar de la industria).
• Disponibilidad:Mundial.

El veredicto

Si está diseñando un extremo frontal de receptor sensible o una cadena de transmisión de alta potencia en el rango de GHz, elTLX-9 10mil EPIGEl tablero elimina tres grandes dolores de cabeza: la deriva de la humedad, la pérdida inducida por el níquel y la tolerancia al DK.

Es una placa minimalista (de 2 capas, sin máscara, sin seda) diseñada para ofrecer el máximo rendimiento de RF. Sólo tenga en cuenta: con un espesor total de 0,3 mm y sin máscara de soldadura, necesitará un proceso de montaje cuidadoso. ¿Pero para los puristas de la integridad de la señal? Esto es un sueño.

Instantánea de la especificación:

• Material:Taconic TLX-9 (PTFE/vidrio tejido)
• Finalizar:EPIG (sin níquel)
• NS/DF:2,5/0,0019 a 10 GHz
• Espesor:0,3 mm
• Peso Cu:1 oz de capas exteriores

¿Listo para pasar la FR-4? Este es tu tablero.
