Lugar de origen: | China |
Nombre de la marca: | Bicheng Technologies Limited |
Certificación: | UL |
Número de modelo: | BIC-463-V9.96 |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | USD9.99-99.99 |
Detalles de empaquetado: | vacío |
Tiempo de entrega: | 10 días laborables |
Condiciones de pago: | T/T, Paypal |
Capacidad de la fuente: | 45000 pedazos por mes |
Materia prima: | FR-4 | Altura final del PWB: | 3.0m m ±0.3 |
---|---|---|---|
Externo final de la hoja: | 1 onza | Final superficial: | Oro de la inmersión |
Color de la máscara de la soldadura: | Verde | Color de la leyenda componente: | Blanco |
PRUEBA: | Envío anterior de la prueba eléctrica del 100% |

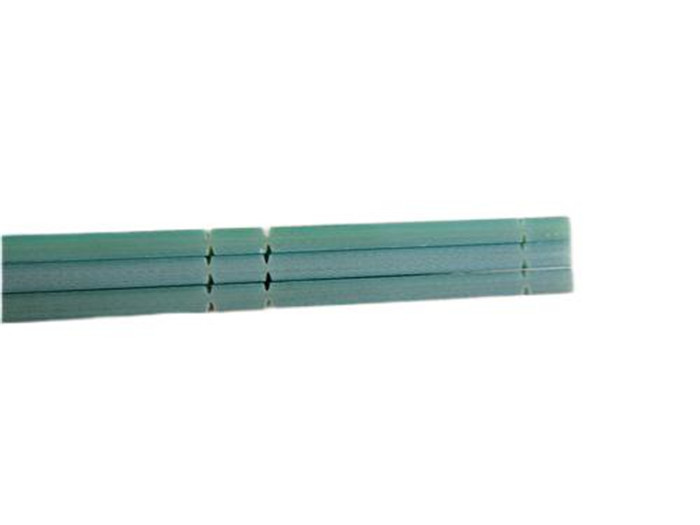

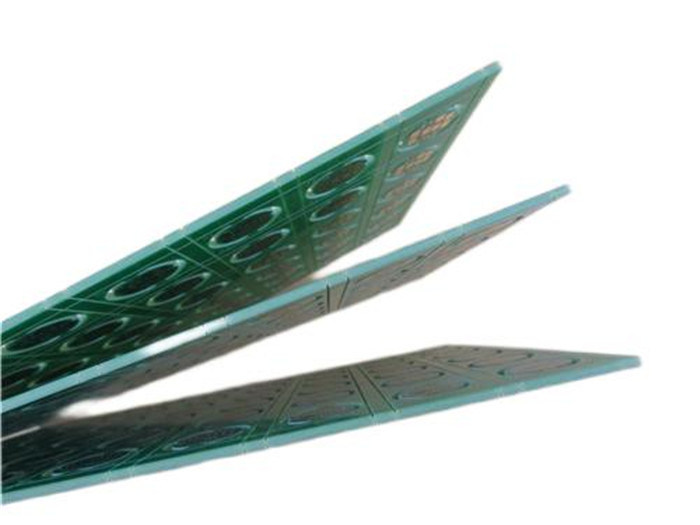

PWB echado a un lado doble impreso grueso de la placa de circuito 3.0m m empleado FR-4 con oro de la inmersión
(Los tableros de los circuitos impresos son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
1,1 descripción general

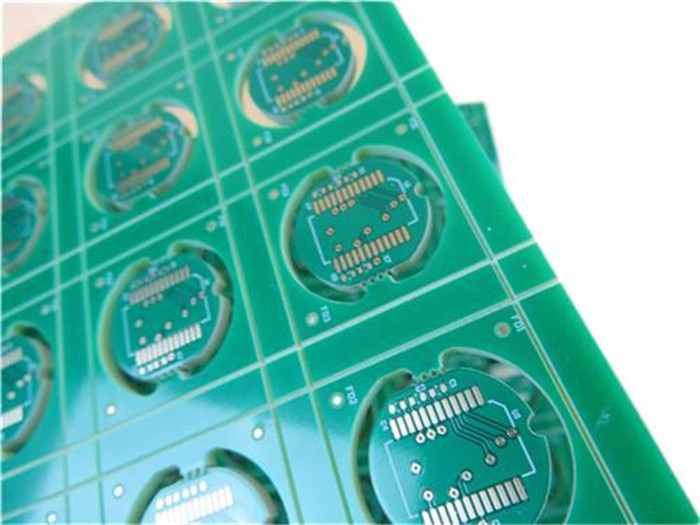

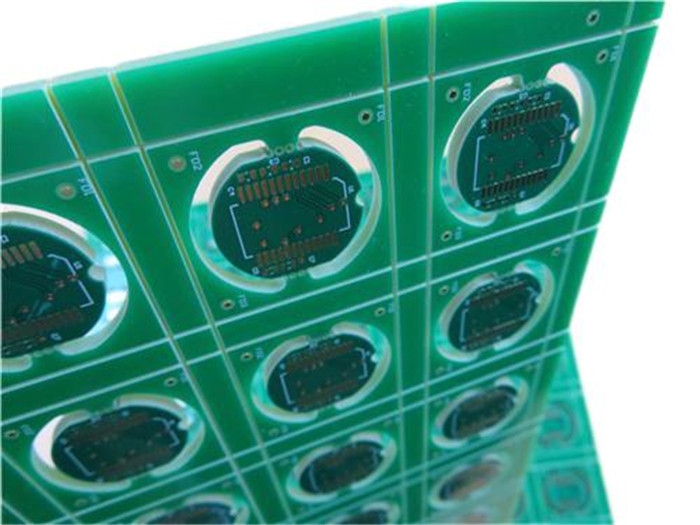

Éste es un tipo de PWB grueso de 3.0m m empleado el substrato echado a un lado doble FR-4 con Tg 150°C para el uso de adquisición de datos. Es pequeña placa de circuito redonda panelized 48 para arriba. utilizan el V-corte (surco de v) y al router en el panel, las marcas fiduciales están alrededor de cada tablero. Otras especificaciones son máscara verde de la soldadura, serigrafía blanca y oro de la inmersión. El substrato de la materia prima es de ITEQ IT-158. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 20 paneles se embalan para el envío.
1,2 características y ventajas
1. El substrato es RoHS obediente y conveniente para las necesidades termales de la confiabilidad;
2. El gld de la inmersión tiene alto solderability, no subrayar de placas de circuito y menos contaminación de la superficie del PWB;
3. Índice elegible de los productos de primera producción: el >99%
4. ISO9001, ISO14001, ISO13485, UL certificó la fábrica de fabricación;
5. Entrega a tiempo: el >98%
6. Tarifa de la denuncia del cliente: <1>
7. Ninguna cantidad de orden mínima. 1 pedazo está disponible;
8. Más que los años 18+ de experiencia del PWB;
1,3 usos
USB micro
Perseguidores de GPS
Adaptador de Bluetooth USB
Punto de acceso WiFi
Antena del router
Router del G/M
Control de acceso de la huella dactilar
Sistemas del acceso de la tarjeta
módems 4G
Redes del almacenamiento de alta velocidad
1,4 especificaciones del PWB
TAMAÑO DEL PWB | 225 x 290mm=48PCS |
TIPO DEL TABLERO | PWB echado a un lado doble |
Número de capas | 2 capas |
Componentes superficiales del soporte | SÍ |
A través de componentes del agujero | no |
PILA DE LA CAPA | cobre ------- capa SUPERIOR de 18um (0.5oz) +plate |
FR-4 2.9m m | |
cobre ------- capa de 18um (0.5oz) +plate BOT | |
TECNOLOGÍA | |
Rastro y espacio mínimos: | milipulgada 10 milipulgadas/9 |
Agujeros mínimos/máximos: | 0,4 milímetros/0,8 milímetros |
Número de diversos agujeros: | 2 |
Número de agujeros de taladro: | 27 |
Número de ranuras molidas: | 56 |
Número de recortes internos: | 0 |
Control de la impedancia: | no |
Número de finger del oro: | 0 |
MATERIAL DEL TABLERO | |
Epóxido de cristal: | ℃ de FR-4 Tg135, er<5> |
Externo final de la hoja: | 1 onza |
Hoja final interna: | 1 onza |
Altura final del PWB: | 3,0 milímetros ±0.3 |
EL PLATEAR Y CAPA | |
Final superficial | Oro de la inmersión (32,1%) 0.05µm encima el níquel de los 3µm |
Suelde la máscara para aplicarse a: | SUPERIOR e inferior, mínimo 12micron |
Color de la máscara de la soldadura: | Verde, PSR-2000GT600D, Taiyo Supplied. |
Tipo de la máscara de la soldadura: | LPSM |
CONTOUR/CUTTING | Encaminamiento, agujeros del sello. |
MARCA | |
Lado de la leyenda componente | SUPERIOR e inferior. |
Color de la leyenda componente | Blanco, IJR-4000 MW300, marca de Taiyo |
Fabricante Name o logotipo: | Marcado en el tablero en un conductor y un ÁREA LIBRE leged |
VÍA | Plateado a través del agujero (PTH), tamaño mínimo 0.4m m. |
GRADO DE FLAMIBILITY | Aprobación de la UL 94-V0 MÍNIMA. |
TOLERANCIA DE LA DIMENSIÓN | |
Dimensión del esquema: | 0,0059" |
Galjanoplastia del tablero: | 0,0029" |
Tolerancia del taladro: | 0,002" |
PRUEBA | Envío anterior de la prueba eléctrica del 100% |
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
ÁREA DE SERVICIO | Por todo el mundo, global. |
