Lugar de origen: | China |
Nombre de la marca: | Bicheng Technologies Limited |
Certificación: | UL |
Número de modelo: | BIC-465-V1.16 |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | USD 9.99-99.99 |
Detalles de empaquetado: | vacío |
Tiempo de entrega: | 10 días laborables |
Condiciones de pago: | T/T, Paypal |
Capacidad de la fuente: | 45000 pedazos por mes |
Materia prima: | FR-4 | Altura final del PWB: | 0.6m m ±0.1 |
---|---|---|---|
Externo final de la hoja: | 1 onza | Final superficial: | Nivelación que suelda del aire caliente (HASL) |
Color de la máscara de la soldadura: | Verde | Color de la leyenda componente: | Blanco |
PRUEBA: | Envío anterior de la prueba eléctrica del 100% |

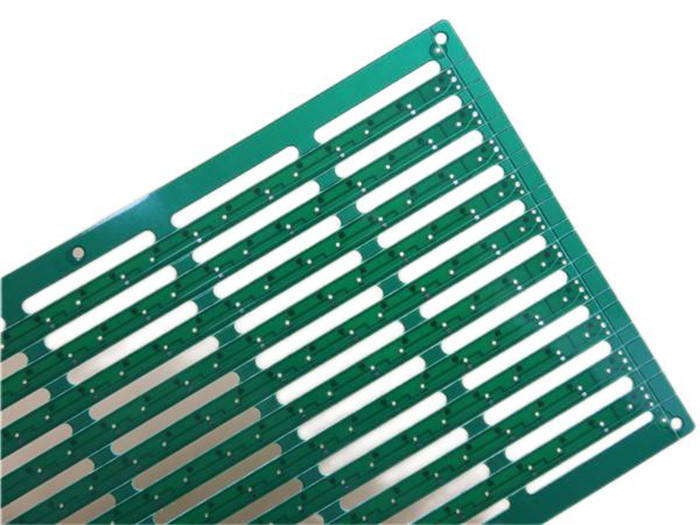

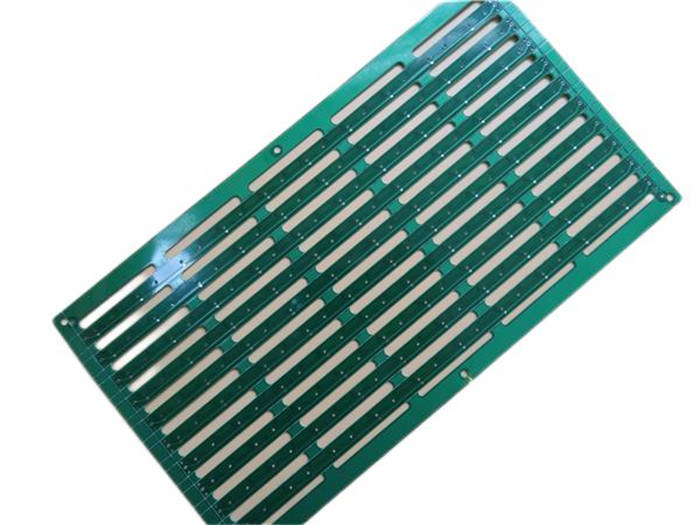

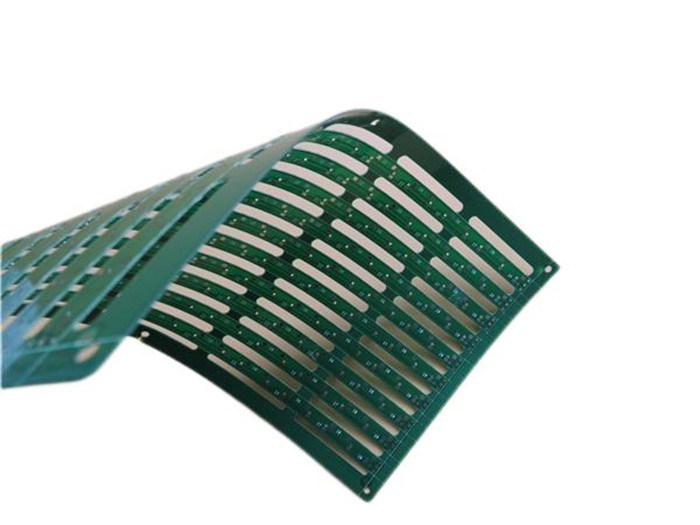

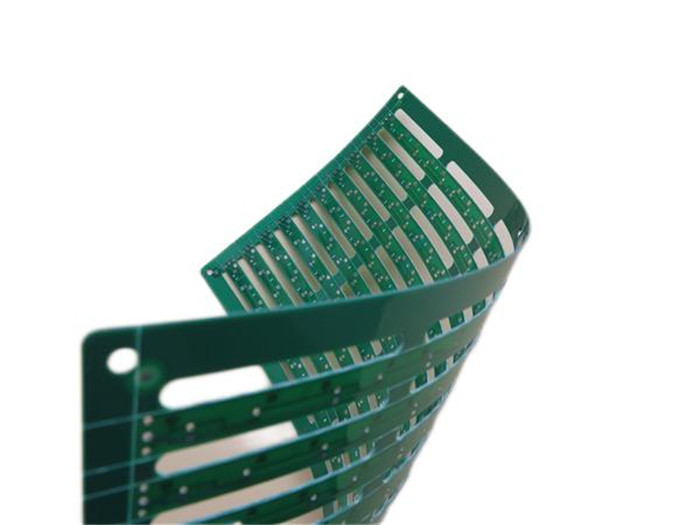

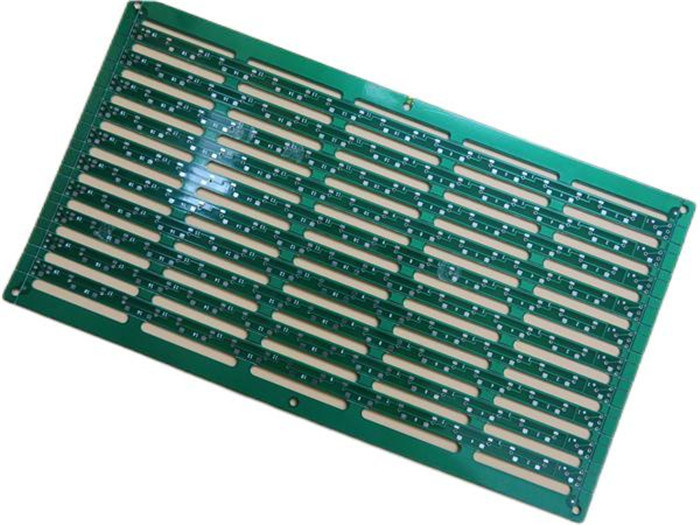

El doble impreso fino de la placa de circuito 0.6m m echó a un lado PWB en FR-4 con HASL sin plomo
(Los tableros de los circuitos impresos son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
1,1 descripción general
Éste es un tipo de 2 capas de la placa de circuito impresa empleada el substrato FR-4 con Tg 135°C para el uso del sensor del interruptor. Es solamente 0,6 milímetros de grueso con la serigrafía blanca (Taiyo) en la máscara verde de la soldadura (Taiyo) y HASL en los cojines. La materia prima es de ITEQ que suministra 10 encima del PWB por el panel. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 25 paneles se embalan para el envío.
1,2 características y ventajas
1. El material FR-4 es RoHS obediente y conveniente para las necesidades termales de la confiabilidad;
2. HASL muestra que la adherencia de soldadura excelente durante soldar y ella del componente puede evitar la corrosión de cobre;
3. Resolver su PWB necesita de prototipo a la producción en masa;
4. Entrega a tiempo. Tarifa de la en-tiempo-entrega más altamente de 98%.
5. Ninguna cantidad de orden mínima. 1 pedazo está disponible.
6. ISO9001, ISO14001, ISO13485, UL certificó la fábrica de fabricación;
7. capacidad de la salida 30000㎡ por mes y 8000 tipos de PWB por mes;
8. Clase 3. de la clase 2/IPC de IPC.
1,3 usos
Repetidor de WiFi
USB Bluetooth
Sistema de vigilancia video
Sistemas del control de acceso
Motor variable de la velocidad
Inversor de 5000 vatios
router del módem 4G
Impulsiones del motor
Amplificador de alta frecuencia
Telecomunicaciones
1,4 parámetro del PWB
TAMAÑO DEL PWB | 350 x 150mm=10PCS |
TIPO DEL TABLERO | El doble echó a un lado PWB |
Número de capas | 2 capas |
Componentes superficiales del soporte | SÍ |
A través de componentes del agujero | no |
PILA DE LA CAPA | cobre ------- 18um (0.5oz) +PLATE |
FR-4 0.5m m | |
cobre ------- 18um (0.5oz) +PLATE | |
TECNOLOGÍA | |
Rastro y espacio mínimos: | 7mil/7.6mil |
Agujeros mínimos/máximos: | 0.5/1.0m m |
Número de diversos agujeros: | 5 |
Número de agujeros de taladro: | 135 |
Número de ranuras molidas: | 11 |
Número de recortes internos: | 0 |
Control de la impedancia | NO |
MATERIAL DEL TABLERO | |
Epóxido de cristal: | FR-4, ITEQ IT-140, TG>135, er<5> |
Externo final de la hoja: | 1oz |
Hoja final interna: | 0oz |
Altura final del PWB: | 0.6m m ±0.1 |
EL PLATEAR Y CAPA | |
Final superficial | HASL, sin plomo, Sn>=2.54µm |
Suelde la máscara para aplicarse a: | Superior e inferior, mínimo 12micon. |
Color de la máscara de la soldadura: | El verde, PSR-2000GT600D, Taiyo proveyó. |
Tipo de la máscara de la soldadura: | LPSM |
CONTOUR/CUTTING | Encaminamiento |
MARCA | |
Lado de la leyenda componente | TOP |
Color de la leyenda componente | Blanco, IJR-4000 MW300, Taiyo Supplied. |
Fabricante Name o logotipo: | Marcado en el tablero en un conductor y un ÁREA LIBRE leged |
VÍA | Plateado a través del agujero (PTH), vía entoldado. |
GRADO DE FLAMIBILITY | Aprobación de la UL 94-V0 MÍNIMA. |
TOLERANCIA DE LA DIMENSIÓN | |
Dimensión del esquema: | 0,0059" (0.15m m) |
Galjanoplastia del tablero: | 0,0030" (0.076m m) |
Tolerancia del taladro: | 0,002" (0.05m m) |
PRUEBA | Envío anterior de la prueba eléctrica del 100% |
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
ÁREA DE SERVICIO | Por todo el mundo, global. |
