Lugar de origen: | China |
Nombre de la marca: | Bicheng Enterprise Limited |
Certificación: | UL |
Número de modelo: | BIC-0087-V5.4 |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | USD20~30 |
Detalles de empaquetado: | vacío |
Tiempo de entrega: | 4-5 días laborables |
Condiciones de pago: | T/T, Paypal |
Capacidad de la fuente: | 45000 pedazos por mes |
Número de capas: | 5 | Epóxido de cristal: | RO4003C 20mil, Tg 288℃ |
---|---|---|---|
Altura final del PWB: | 2.1m m ±0.16 | Externo final de la hoja: | 1,0 onzas |
Final superficial: | Níquel no electrolítico sobre el oro de la inmersión (ENIG) (2 níquel del µ del µ” más de 100”) | Color de la máscara de la soldadura: | ninguna máscara de la soldadura requirió |
Color de la leyenda componente: | ninguna serigrafía requirió | Prueba: | Envío anterior de la prueba eléctrica del 100% |
Tablero de alta frecuencia Bulit del PWB de 5 capas en Rogers 20mil RO4003C con oro de la inmersión
(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Hola todo el mundo,
Hoy, vamos a hablar de un tipo de PWB el de alta frecuencia de 5 capas hicimos en Rogers RO4003C.
el PWB de 5 capas se fabrica en 3 corazones de RO4003C y del cobre grabado al agua fuerte de 1 capa apagado para alcanzar 5 capas.

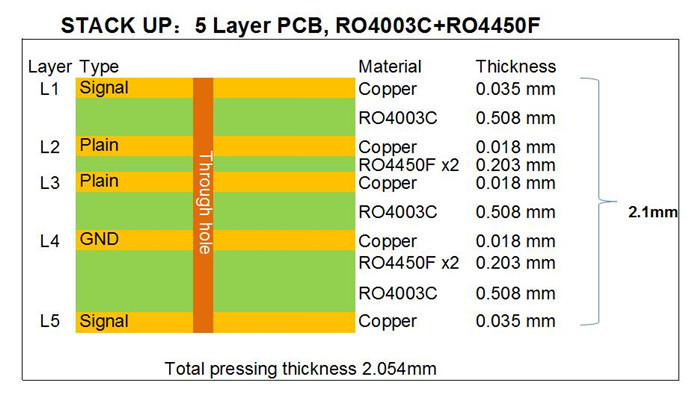

Visión de la pila para arriba, podemos ver 3 hojas de 20 corazones de la milipulgada alcanzar la estructura de capa básica, 2 capas de enlace del material dieléctrico (prepreg) los 3 corazones que dan lugar a tablero de 5 capas. El peso de cobre en interno-capa es media onza, externo-capa 1 onza. La altura final del tablero es 2.1m m densamente.

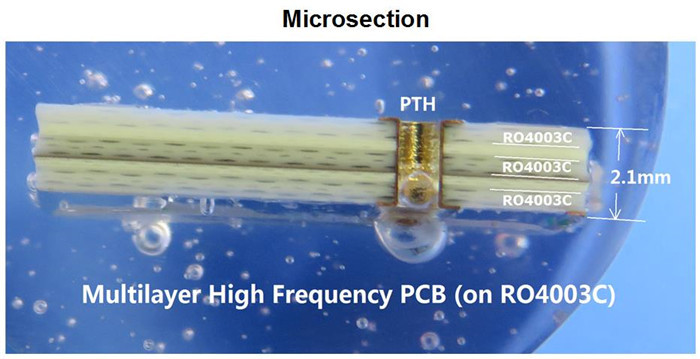

Lo que sigue es la imagen de la micro-sección, que puede más intuitivo reflejar la estructura del tablero. No se aplica ninguna máscara de la soldadura en la superficie, cojines es oro de la inmersión plateó.
Apile realmente para arriba de PCBs de múltiples capas puede ser hecho en muchas maneras diferentes según los diversos requisitos o usos para las impedancias, la transmisión controladas etc. de la señal. Hay muchos tipos de corazones para que nuestro diseñador elija en familia de RO4003C, tal como 8mil, 12mil, 16mil, 20mil, 32mil y 60mil etc.
La base ha fijado el grueso, él es muy importante para la longitud eléctrica de las líneas del RF en la placa de circuito.
Tenemos una variedad de materiales de alta frecuencia para que los clientes elijan de, el principal somos Rogers 4000 series, 3000 series, 5000 series y 6000 series, serie Taconic del Telex, la serie etc. de TLY y la serie etc. del chino F4B.
Si usted está interesado adentro, no dude en entrarnos en contacto con por favor.
Gracias por su lectura.
Nuestra capacidad 2022 del PWB
Parámetro | Valor |
Cuentas de la capa | 1-32 |
Material del substrato | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 alto CTI>600V; Polyimide, ANIMAL DOMÉSTICO; Base etc. del metal. |
Tamaño máximo | Prueba que vuela: 900*600m m, prueba 460*380m m, ninguna prueba 1100*600m m del accesorio |
Tolerancia del esquema del tablero | ±0.0059” (0.15m m) |
Grueso del PWB | 0,0157" - 0,3937" (0.40m m--10.00m m) |
Tolerancia del grueso (T≥0.8mm) | el ±8% |
Tolerancia del grueso (t<0.8mm) | el ±10% |
Grueso de la capa del aislamiento | 0,00295" - 0,1969" (0.075m m--5.00m m) |
Pista mínima | 0,003" (0.075m m) |
Espacio mínimo | 0,003" (0.075m m) |
Grueso de cobre externo | los 35µm--los 420µm (1oz-12oz) |
Grueso de cobre interno | el 17µm--los 350µm (0.5oz - 10oz) |
Agujero de taladro (mecánico) | 0,0059" - 0,25" (0.15m m--6.35m m) |
Agujero acabado (mecánico) | 0,0039" - 0,248" (0.10m m--6.30m m) |
DiameterTolerance (mecánico) | 0,00295" (0.075m m) |
Registro (mecánico) | 0,00197" (0.05m m) |
Relación de aspecto | 12:1 |
Tipo de la máscara de la soldadura | LPI |
Min Soldermask Bridge | 0,00315" (0.08m m) |
Min Soldermask Clearance | 0,00197" (0.05m m) |
Enchufe vía diámetro | 0,0098" - 0,0236" (0.25m m--0.60m m) |
Tolerancia del control de la impedancia | el ±10% |
Final superficial | HASL, HASL SI, ENIG, lata del IMM, IMM AG, OSP, finger del oro |
