PWB de alta frecuencia de 4 capas empleado la base 2 de 10mil RO4350B con el oro de la inmersión para el sistema inalámbrico de la antena

PWB de alta frecuencia de 4 capas empleado la base 2 de 10mil RO4350B con el oro de la inmersión para el sistema inalámbrico de la antena

  • PWB de alta frecuencia de 4 capas empleado la base 2 de 10mil RO4350B con el oro de la inmersión para el sistema inalámbrico de la antena
  • PWB de alta frecuencia de 4 capas empleado la base 2 de 10mil RO4350B con el oro de la inmersión para el sistema inalámbrico de la antena
  • PWB de alta frecuencia de 4 capas empleado la base 2 de 10mil RO4350B con el oro de la inmersión para el sistema inalámbrico de la antena
  • PWB de alta frecuencia de 4 capas empleado la base 2 de 10mil RO4350B con el oro de la inmersión para el sistema inalámbrico de la antena
  • PWB de alta frecuencia de 4 capas empleado la base 2 de 10mil RO4350B con el oro de la inmersión para el sistema inalámbrico de la antena

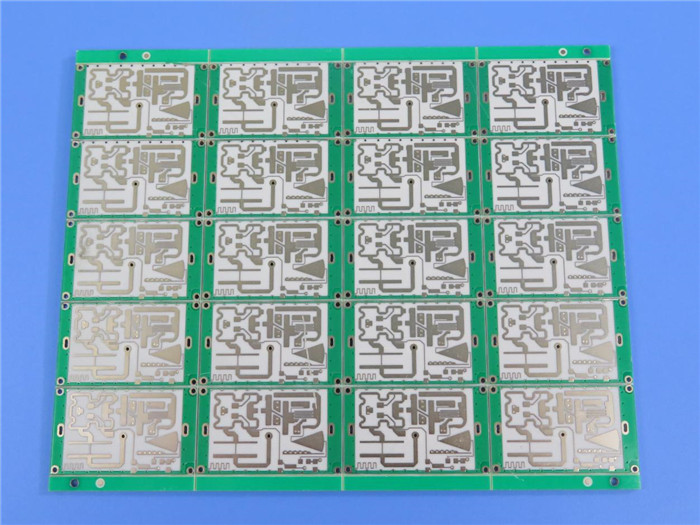

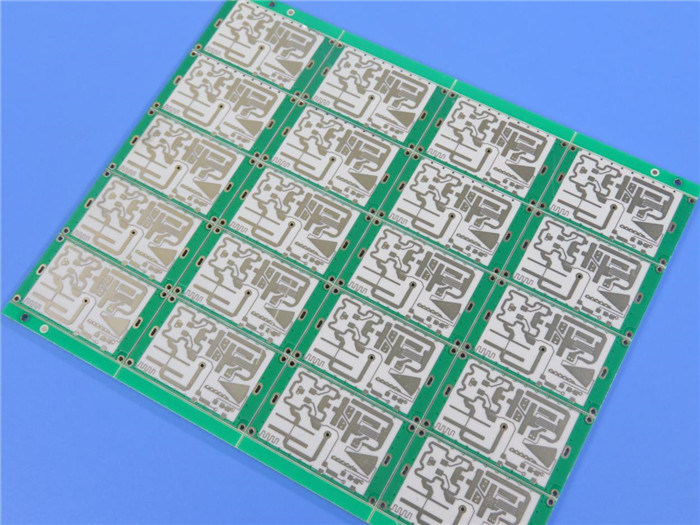

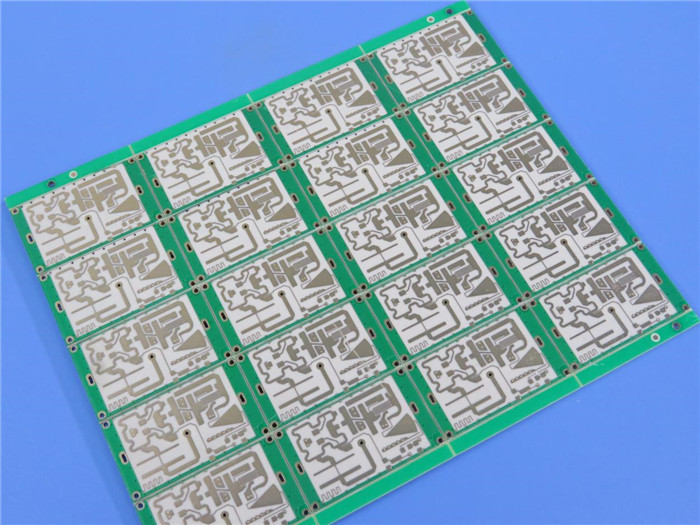

PWB de alta frecuencia de 4 capas empleado la base 2 de 10mil RO4350B con el oro de la inmersión para el sistema inalámbrico de la antena
Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng Technologies Limited
Certificación: UL
Número de modelo: BIC-0067-V1.08
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: USD 2.99-9.99 PER PIECE
Detalles de empaquetado: vacío
Tiempo de entrega: 10 DÍAS LABORABLES
Condiciones de pago: T/T, Western Union
Capacidad de la fuente: 45000 pedazos por mes
Contacto
Descripción detallada del producto
Número de capas: 4 Epóxido de cristal: RO4350B Tg280℃, er<3.48, Rogers Corp
Hoja final: 1.0 Altura final del PWB: 0,8 milímetros el ±10%
Final superficial: Oro de la inmersión Color de la máscara de la soldadura: Verde
Color de la leyenda componente: Blanco Prueba: Envío anterior de la prueba eléctrica del 100%

PWB de alta frecuencia de 4 capas empleado la base 2 de 10mil RO4350B con el oro de la inmersión para el sistema inalámbrico de la antena

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



Hola todo el mundo,



Esto es 4 un PWB el de alta frecuencia de la capa RO4350B empleó 2 corazones 10mil, enlazados por 1 hoja de RO4450Fprepreg. Según el requisito de la transmisión de la señal, el prepreg puede ser 1 hoja (4mil), 2 hojas y 3 hojas. Este tablero está para el uso del sistema inalámbrico de la antena. Es 0,80 milímetros de grueso, leyenda blanca sobre la máscara verde de la soldadura cubierta en ambos lados y el oro de la inmersión está en los cojines. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 25 paneles se embalan para el envío.

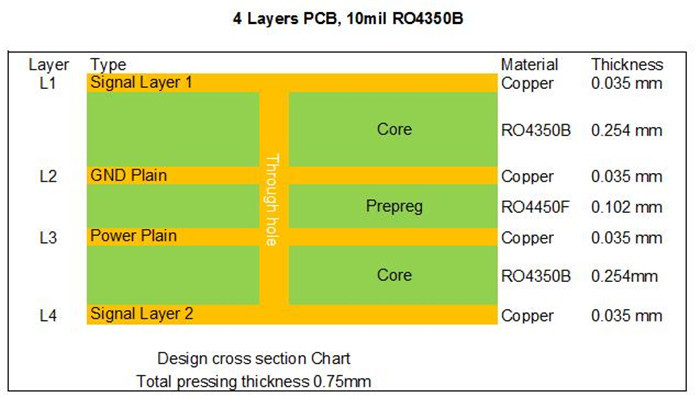

PWB de alta frecuencia de 4 capas empleado la base 2 de 10mil RO4350B con el oro de la inmersión para el sistema inalámbrico de la antena 0

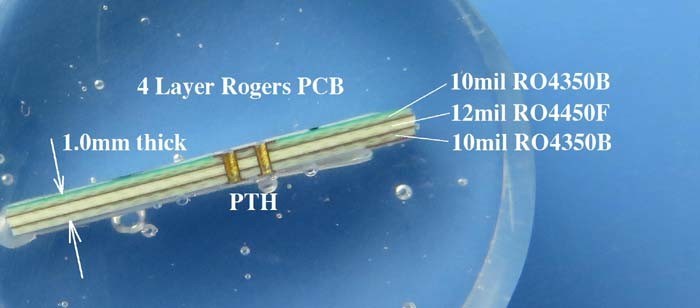

Según usos reales, el prepreg se puede elegir como más capas, por ejemplo, lo que sigue la micro-sección muestra 3 capas de RO4450F.



PWB de alta frecuencia de 4 capas empleado la base 2 de 10mil RO4350B con el oro de la inmersión para el sistema inalámbrico de la antena 1



Hoja del parámetro y de datos

TAMAÑO DEL PWB 120 x 120mm=1PCS
TIPO DEL TABLERO PWB de múltiples capas
Número de capas 4 capas
Componentes superficiales del soporte
A través de componentes del agujero
PILA DE LA CAPA cobre ------- capa SUPERIOR de 35um (1 onza) +plate
RO4350B 0.254m m
cobre ------- mediados de capa 35um (1oz) 1
RO4450F 0.1016m m
cobre ------- mediados de capa 35um (1oz) 2
RO4350B 0.254m m
cobre ------- capa de 35um (1 onza) +plate BOT
TECNOLOGÍA
Rastro y espacio mínimos: milipulgada 5,5 milipulgadas/6
Agujeros mínimos/máximos: 0,38 milímetros/3,72 milímetros
Número de diversos agujeros: 8
Número de agujeros de taladro: 489
Número de ranuras molidas: 0
Número de recortes internos: 4
Control de la impedancia: no
Número de finger del oro: 0
MATERIAL DEL TABLERO
Epóxido de cristal: RO4350B Tg280℃, er<3>
Externo final de la hoja: 1,5 onzas
Hoja final interna: 1 onza
Altura final del PWB: 0,8 milímetros el ±10%
EL PLATEAR Y CAPA
Final superficial Oro de la inmersión
Suelde la máscara para aplicarse a: SUPERIOR, mínimo 12micron
Color de la máscara de la soldadura: Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente TOP
Color de la leyenda componente Blanco, IJR-4000 MW300, marca de Taiyo
Fabricante Name o logotipo: Marcado en el tablero en un conductor y un ÁREA LIBRE leged
VÍA Plateado a través del agujero (PTH), tamaño mínimo 0.42m m.
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.



Características y ventajas

1) Funcionamiento de alta frecuencia excelente de RO4350B;

2) Tolerancia y pérdida dieléctricas bajas;

3) ISO9000, ISO14001, IAFT16949 certificó la fábrica;

4) capacidad del mes de 30000 metros cuadrados;

5) 8000 tipos de PWB por mes;



Usos

Divisor HDMI, 3G router, módulo de Bluetooth, amplificador de WiFi, dongle de Bluetooth USB, amplificador de poco ruido, filtro de interferencia, aumentador de presión Torre-montado, multiacoplador



PWB de alta frecuencia de 4 capas empleado la base 2 de 10mil RO4350B con el oro de la inmersión para el sistema inalámbrico de la antena 2
