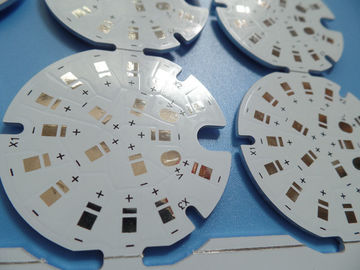

Aluminio apoyado metal sin plomo 5052 del servicio el 1.4Mm de la fabricación del PWB de HASL
Datos del producto:
Lugar de origen: China
Nombre de la marca: BICHENG
Certificación: UL
Número de modelo: BIC-126131-V2
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: Negotiable
Detalles de empaquetado: 12kg por el cartón, los 31*27*20cm
Tiempo de entrega: 12 días hábiles
Condiciones de pago: T / T, Paypal
Capacidad de la fuente: 50000 pedazos por mes
Contacto
Descripción detallada del producto
base material: Base de aluminio Tipo de aluminio: 5052
conductividad termal: 3W /MK Peso de cobre: 1oz
Acabado de la superficie: HASL sin plomo Máscara de la soldadura: blanco
grueso del PWB: 1.4m m
Alta luz:

placa de circuito impresa base del metal

,

Aluminio placa de circuitos

Aluminio apoyado metal sin plomo 5052 del servicio el 1.4Mm de la fabricación del PWB de HASL



Propiedades del PWB

TAMAÑO DEL PWB 150 x 120mm=6PCS
TIPO DEL TABLERO
Número de capas Escoja PWB echado a un lado, PWB de la base del metal
Emergen los componentes del soporte
A través de componentes del agujero NO
PILA DE LA CAPA cobre ------- 35um (1oz)
3W/MK material dieléctrico, 75um
Aluminio 5052, 1.2m m
TECNOLOGÍA
Rastro y espacio mínimos: 15mil/12mil
Agujeros mínimos/máximos: 0.8/2.0m m
Número de diversos agujeros: 3
Número de agujeros de taladro: 12
Resistencia termal (°C/W) ≤0.45
Voltaje de avería (VDC) 4000
Control de la impedancia no
MATERIAL DEL TABLERO
Conductividad termal 3W/MK material dieléctrico, Polytronics
Externo final de la hoja: 1oz
Hoja final interna: 0oz
Altura final del PWB: 1.4m m el ±10%
GALJANOPLASTIA Y CAPA
Final superficial HASL, sin plomo, Sn>=2.54µm
La máscara de la soldadura se aplica a: Top. mínimo del 12µm.
Color de la máscara de la soldadura: Blanco, PSR400 WT02
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento
MARCADO
Lado de la leyenda componente Top
Color de la leyenda componente Negro
Nombre o logotipo del fabricante: según el requisito
VÍA no vía
GRADO DE FLAMIBILITY Aprobación Min. de la UL 94-V0.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059" (0.15m m)
Galjanoplastia del tablero: 0,0030" (0.076m m)
Tolerancia del taladro: 0,002" (0.05m m)
PRUEBA Envío anterior de la prueba eléctrica del 100%
USO: Luces LED
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.





Ventajas

a) PWB de la base del metal. La disipación de calor eficaz reduce la temperatura de funcionamiento del módulo, prolongando la vida de servicio. Se mejoran la densidad y la confiabilidad de poder.

b) Reduzca la dependencia de disipadores de calor y el otro hardware (materiales termales incluyendo del interfaz), reduce el volumen del producto, reduce el coste del hardware y de la asamblea.

c) Fábrica certificada ISO de la fabricación del PWB.

d) Hacer frente a su placa de circuito impresa necesita de creación de un prototipo del PWB formar la producción de volumen.





Más usos en electrónica

Fuente de la alimentación por USB
Corriente continua
Adaptador DC
Fuente de alimentación
Reguladores programables de la lógica

Radio VHF
Amplificador de Wifi
Desplazador de la fase
Procesador de señal
Microcontrolador



Diseño para la fabricación (5)

Serial NO. Procedimiento Artículo Capacidad de la fabricación
De gran capacidad (S<100 m=""> Volumen medio (S<10 m=""> Prototipo (S<1m>
84 Tolerancia especial Grueso del tablero de la prueba de la punta de prueba del vuelo 0.6-4.0m m
85 Tamaño del panel de la prueba de la punta de prueba del vuelo Size≤900X600mm, tamaño pequeño se puede compensar con procedimiento de fabricación
86 Tamaño del panel del método de prueba del accesorio Size≤460X380mm, tamaño pequeño se puede compensar con procedimiento de fabricación
87 Grueso del tablero del método de prueba del accesorio 0.4-6.0m m
88 Tolerancia del agujero del prensa-ajuste ±2mil
89 Tolerancia de NPTH ±2mil
90 Tolerancia del grueso del PWB 1.0mm≥PCB grueso, tolerancia ±0.1mm; 1.0mm≤PCB grueso, tolerancia el ±10%
91 Tolerancia de la profundidad del agujero avellanado ±0.2mm
92 Tolerancia de la profundidad de la ranura ciega ±0.2mm
93 Tamaño máximo del envío Size≤1200X600mm (lado doble, ninguna prueba requeridos)
94 Size≤1000X600mm (de múltiples capas, ninguna prueba requerida)
95 Tamaño mínimo del envío 10X10m m
96 Grueso del PWB de HASL 0.8-3.0m m (el agujero menos 0.5m m debe ser vía-enchufe o máscara-tienda del uso)
97 Tamaño del PWB de HASL Size≤600X460mm
98 Grueso del PWB 0.15-7.0m m
99 Profundidad del surco de V 0.8-3.2m m
100 Distancia del v-surco no continuo ≥7mm
101 Diámetro máximo del taladro Size≤6.5mm (utilizarán el contrataladro o al router para los agujeros más de 6.5m m, Min.tolerance ±0.1mm)
102 Diámetro máximo del avellanador El avellanador de Size≤6.5mm puede ser taladro o router usado del contrataladro)
103 Distancia del cartabón Size≥11mm Size≥5mm Size≥5mm
104 Grueso de la máscara peelable 0.2-1.5m m ±0.15mm



Aluminio apoyado metal sin plomo 5052 del servicio el 1.4Mm de la fabricación del PWB de HASL 0



FAQ

¿Usted vende el PWB del prototipo?
Sí. Ofrecemos prototipos del PWB hasta 32 capas, incluyendo PWB FR-4, el PWB el de alta frecuencia, MCPCB y el PWB flexible.
