1,1 descripción general

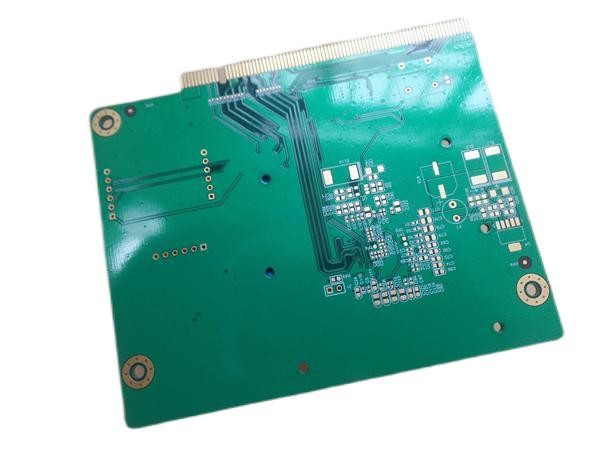

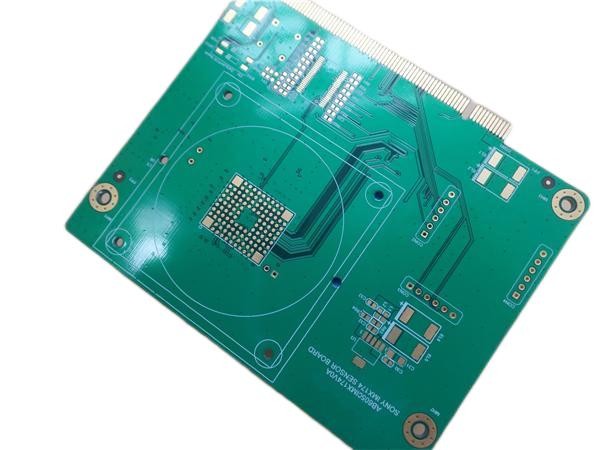

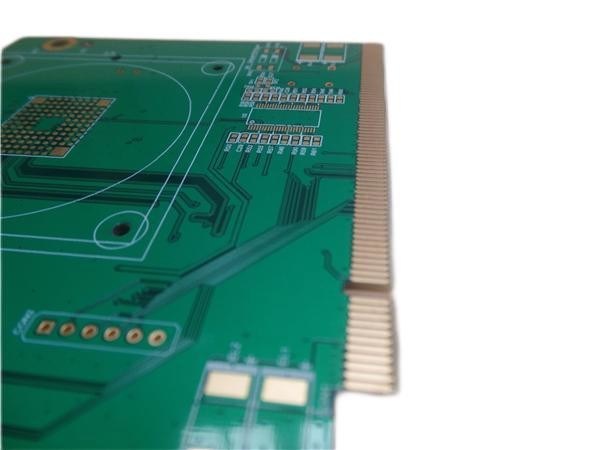

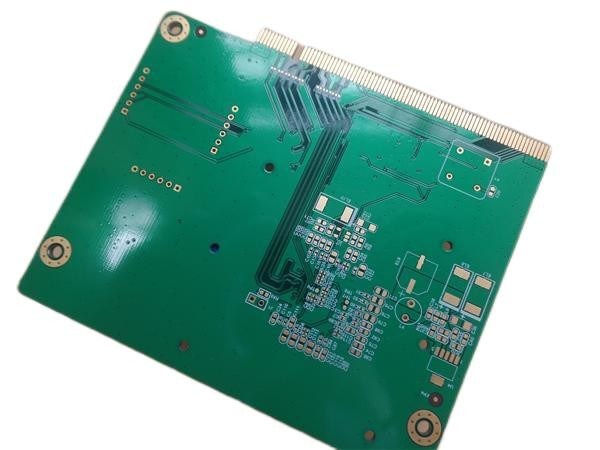

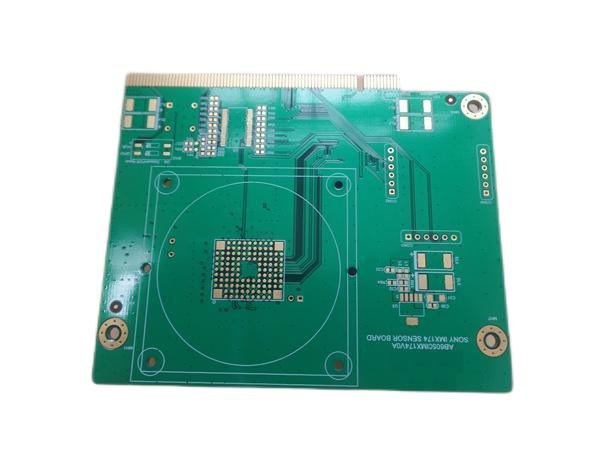

Éste es un tipo de placa de circuito impresa 8 capas empleada el substrato FR-4 con Tg 170°C para el uso de la banda ancha móvil. Es 1,6 milímetros de grueso con la serigrafía blanca (Taiyo) en la máscara verde de la soldadura (Taiyo) y el oro de la inmersión en los cojines. 80 tiras de fingeres del oro están en el borde para insertar uso. La materia prima es de Taiwán ITEQ que suministra 1 encima del PWB por el panel. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno embalan a 25 tableros para el envío.

1,2 características y ventajas

1. El alto material del Tg muestra confiabilidad excelente y la resistencia termales de CAF que proporcionan la confiabilidad a largo plazo para el uso industrial y del automóvil;

2. Los fingeres del oro reducen resistencia de contacto;

3. taller 16000㎡;

4. Resolver su PWB necesita de prototipo a la producción en masa.

5. Inspección estricta de WIP y supervisión e instrucción de trabajo;

6. Clase 3 de la clase 2/IPC de IPC;

7. ISO9001, ISO14001, ISO13485, UL certificó la fábrica de fabricación;

8. Método de envío diversificado: Fedex, DHL, TNT, el ccsme;

9. Ningún MOQ, bajo costo para los prototipos y pequeña cantidad de los funcionamientos.

1,3 especificaciones del PWB

1,4 usos

Transmisor de Bluetooth

Divisores de HDMI

Sistemas del CCTV

Luces de calle llevadas

Amplificador de poco ruido

Sistema del control de acceso de la puerta

apuroses móviles 5G

Multiacoplador

Desarrollo de sistemas integrado

Teléfono elegante y teléfono celular

1,5 PWB del finger del oro

El propósito es establecer la conexión eléctrica al tablero sin usar un sistema bipartito del conector. La galjanoplastia del níquel y del oro es realizada esencialmente de la misma manera como el cobre y la lata/ventaja de galjanoplastia, es decir, por la deposición electrolítica. La galjanoplastia se puede realizar manualmente o automáticamente. En el proceso manual, los tableros están más o menos inmóviles en el baño del chapado en oro, que causa una deposición diversa del oro a lo largo de la fila de los fingeres del contacto. El resultado será con frecuencia una distribución del grueso con los fingeres exteriores del contacto que tienen quizás dos veces oro tanto depositado como los fingeres de centro del contacto. En el proceso automático, el chapado en oro ocurre mientras que los tableros resbalan a través de la célula que platea. El método ofrece una variación del grueso del oro que se pueda controlar dentro del ± el 5% o mejor. Esto es porque todos los fingeres del contacto serán tratados de la misma manera cuando el tablero se mueve a través de la célula de proceso.

Los conectores de borde se proporcionan con frecuencia una ranura que sirva dirigir al tablero en cuanto al receptáculo (que localiza la ranura) y/o prevenir la inserción incorrecta del tablero (ranura de la polarización). Generalmente, el fabricante del PWB prefiere encaminar la ranura simultáneamente con contornear del tablero. Obviamente, esto requiere que la ranura sea levemente más ancha que el router que el pedazo utilizó.

Para facilitar la inserción del tablero en el receptáculo, el borde a lo largo del conector debe ser biselado. El biselar también tiene la ventaja de reducir raspar de los contactos del receptáculo cuando insertan al tablero en el receptáculo.
