PWB con la placa de circuito echada a un lado doble de la máscara de Peelable empleada Tg170 FR-4 que cubre HASL

PWB con la placa de circuito echada a un lado doble de la máscara de Peelable empleada Tg170 FR-4 que cubre HASL

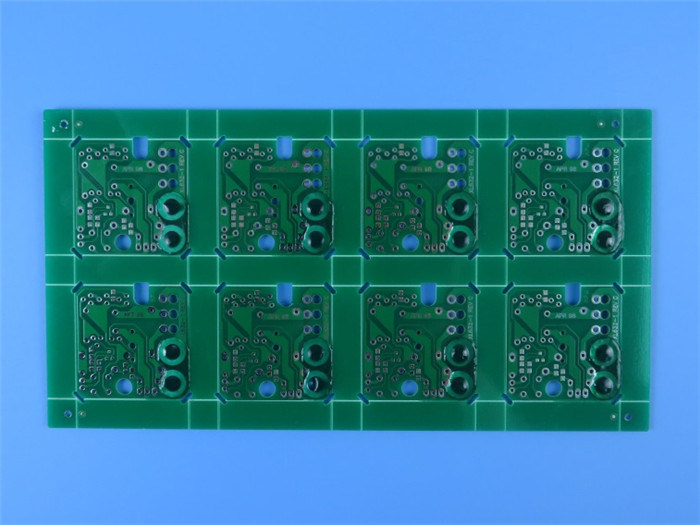

  • PWB con la placa de circuito echada a un lado doble de la máscara de Peelable empleada Tg170 FR-4 que cubre HASL

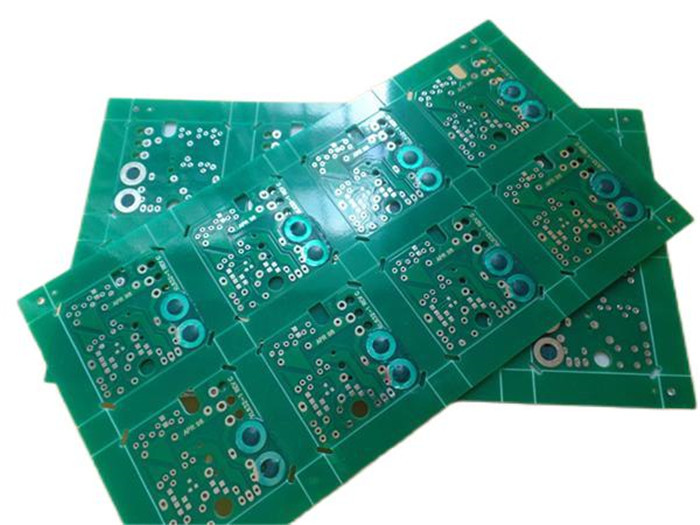

  • PWB con la placa de circuito echada a un lado doble de la máscara de Peelable empleada Tg170 FR-4 que cubre HASL

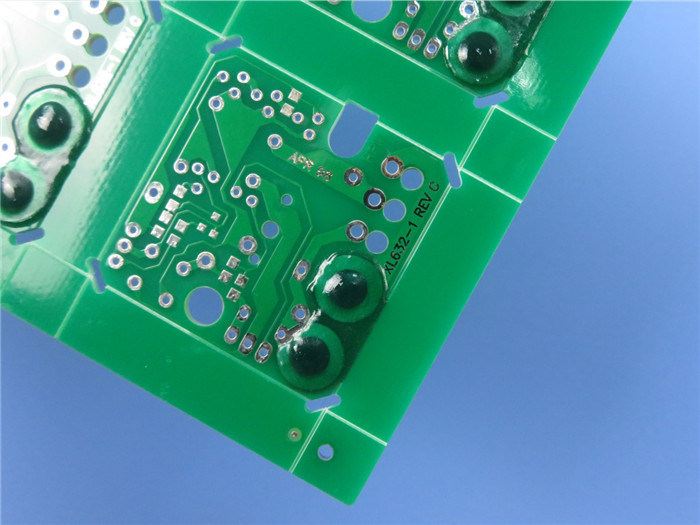

  • PWB con la placa de circuito echada a un lado doble de la máscara de Peelable empleada Tg170 FR-4 que cubre HASL

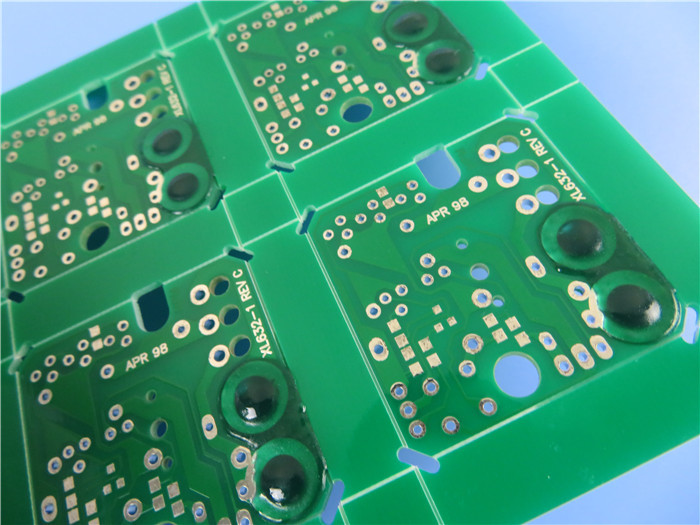

  • PWB con la placa de circuito echada a un lado doble de la máscara de Peelable empleada Tg170 FR-4 que cubre HASL

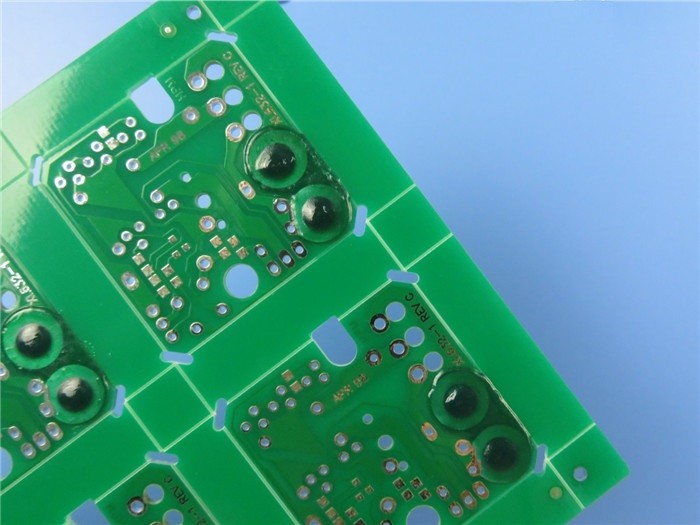

  • PWB con la placa de circuito echada a un lado doble de la máscara de Peelable empleada Tg170 FR-4 que cubre HASL

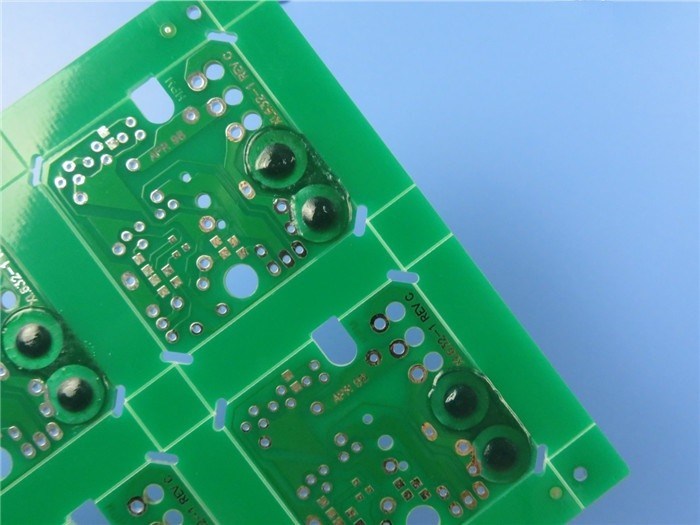

PWB con la placa de circuito echada a un lado doble de la máscara de Peelable empleada Tg170 FR-4 que cubre HASL
Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng Technologies Limited
Certificación: UL
Número de modelo: BIC-453-V4.38
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: USD 9.99-99.99
Detalles de empaquetado: vacío
Tiempo de entrega: 10 días laborables
Condiciones de pago: T/T, Paypal
Capacidad de la fuente: 45000 pedazos por mes
Contacto
Descripción detallada del producto
Material del tablero: FR-4 Grueso del tablero: 1,60 milímetro +/--0,16
Grueso superficial del Cu: 1OZ Final superficial: HASL SI
Color de la máscara de la soldadura: Verde Color de la serigrafía: Blanco
Función: Prueba eléctrica del paso del 100%

PWB con la placa de circuito echada a un lado doble de la máscara de Peelable empleada Tg170 FR-4 que cubre HASL.

(Los tableros de los circuitos impresos son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



1,1 descripción general

Éste es un tipo de 2 capas del tablero del PWB empleado el substrato de FR-4 Tg170 para el uso del interruptor portuario 8. Es 1,6 milímetros de grueso con la serigrafía blanca en la máscara verde y HASL (Pb de la soldadura libre) en los cojines. Los cojines grandes en capa superior son protegidos por las máscaras de Peelable. La materia prima es de ITEQ que suministra 8 encima de tableros por el panel. Los fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 25 paneles se embalan para el envío.



1,2 características y ventajas

Material estándar industrial con alto Tg (175℃ por DSC) y confiabilidad termal excelente.

La adherencia de soldadura excelente durante soldar y ella del componente puede evitar la corrosión de cobre.

Prueba eléctrica y prueba de alto voltaje

Las capacidades potentes del PWB apoyan su reaearch y desarrollo, las ventas y márketing.

Plazo de ejecución rápido: 3-5 días

Tarifa de la denuncia del cliente: <1>



PWB con la placa de circuito echada a un lado doble de la máscara de Peelable empleada Tg170 FR-4 que cubre HASL 0



1,3 especificaciones del PWB

Número de capas 2
Tipo del tablero PWB echado a un lado doble
Tamaño del tablero 146 x 96mm=8UP
Grueso del tablero 1,6 milímetro +/--0,16
Material del tablero FR-4
Proveedor material del tablero ITEQ
Valor del Tg del material del tablero 170℃

Grueso del Cu de PTH ≥20 um
Thicknes internos del Cu de Iayer N/A
Grueso superficial del Cu 35 um (1oz)

Tipo de la máscara de la soldadura y no. del modelo. LPSM, PSR-2000GT600D, máscara de Peelable
Proveedor de la máscara de la soldadura TAIYO
Color de la máscara de la soldadura Verde
Número de máscaras de la soldadura 2
Grueso de la máscara de la soldadura 14 um

Tipo de tinta de la serigrafía IJR-4000 MW300
Proveedor de la serigrafía TAIYO
Color de la serigrafía Blanco
Número de serigrafía 1

Rastro de Mininum (milipulgada) 11,5 milipulgada
Gap mínimo (milipulgada) 6 milipulgada

Final superficial Nivel que suelda del aire caliente (HASL)
RoHS requirió
Alabeo 0,19%

Prueba de choque termal Paso, 288±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar.
Prueba de Solderablity Paso, 255±5℃, 5 segundos que mojan área lo menos el 95%
Función Prueba eléctrica del paso del 100%
Ejecución Conformidad con la clase 2 de IPC-A-600H y de IPC-6012C
Tabla del taladro (milímetros) T1: 0,600
T2: 0,700
T3: 0,800
T4: 1,000
T5: 1,100
T6: 1,200
T7: 1,240
T8: 1,300
T9: 1,350
T10: 1,400



1,4 usos

Router de WiFi

Perseguidor GPS

La batería cable luces

Componentes de la electrónica

Seguimiento del coche

Sistemas de Scada

Transmisor de GPS

CA al rectificador de DC

CA a los convertidores de DC

Equipo de prueba



1,5 proceso de fabricación de PWB de múltiples capas de PTH (máscara de Peelable)

(1). Corte del material

(2). Película seca de la capa interna

(3). Aguafuerte interna de la capa

(4). AOI 1

(5). Oxidación negra

(6). Marco del esquema que muele

(7). Hacia fuera perforación de la capa

(8). PTH

(9). Hacia fuera acode la película seca

(10). galvanoplastia de la Cobre-lata

(11). Peladura y el grabar al agua fuerte

(12). AOI 2

(13). Máscara de la soldadura

(14). Impresión de la serigrafía

(15). Acabamiento superficial

(16). Prueba eléctrica

(17). El contornear del perfil

(18). Máscara de Peelable

(19). FQC

(20). Empaquetado

(21). Entrega
