RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Lugar de origen: | China |
Nombre de la marca: | Bicheng Enterprise Limited |
Certificación: | UL |
Número de modelo: | BIC-0310-V3.1 |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD2 .99-9.99 per piece |
Detalles de empaquetado: | vacío |
Tiempo de entrega: | 8-9 DÍA LABORABLE |
Condiciones de pago: | T/T, Paypal |
Capacidad de la fuente: | 50000 pedazos por mes |
Material del tablero: | Polyimida 25μm + endurecedor de 0,2 mm de FR-4 | Grueso del tablero: | 0,20 milímetros |
---|---|---|---|
Grueso superficial/interno del Cu de la capa: | 35 micras | Finalización de la superficie: | oro de la inmersión |
Color de Coverlay: | Amarillo | Color de la serigrafía: | No |
Función: | 100% Pase la prueba eléctrica | Número de capas: | 2 |
Introducción
Los laminados RT/duroid 5880LZ son compuestos de PTFE diseñados para circuitos de línea de tira y micro-tiras precisos.Incorporan un relleno especializado que resulta en una baja densidad y una construcción ligera ideal para productos sensibles al peso., aplicaciones de alto rendimiento.
Exploremos algunas de las propiedades impresionantes que hacen que 5880LZ se destaque:
Tiene una constante dieléctrica de 2,00 ± 0,04 a 10 GHz y 23 ° C en la dirección Z según los estándares IPC. Esto permite una transmisión de señal confiable.00 de 8 GHz a 40 GHz.
El factor de disipación o delta de bronceado es extremadamente bajo, generalmente 0.0021, un máximo de 0,0027 a 10 GHz/23 °C - minimizando la pérdida de señal.
El coeficiente térmico de la constante dieléctrica es de +20 ppm/°C sobre -50°C a 150°C a 10GHz. Esto confiere una excelente estabilidad frente a la temperatura.
El volumen y la resistividad superficial exceden 10^7 y 10^6 Mohm-cm, respectivamente, en condiciones de ensayo IPC.
La resistencia eléctrica está especificada en 40KV, lo que garantiza la durabilidad en ambientes difíciles.
En términos de estabilidad dimensional, el RT/duroide 5880LZ demuestra un rendimiento notable con solo un cambio del -0,38% en las direcciones X y Y según los estándares IPC. Esto garantiza un comportamiento consistente y confiable.
La absorción de humedad es sólo del 0,31% después de 24 horas a 23°C, lo que indica una excelente resistencia a la humedad según lo especificado por el IPC.
La conductividad térmica en el eje Z es de 0,33 W/mK a 80 °C a través de ASTM C518.
El coeficiente de expansión térmica es moderadamente bajo a 54 ppm/°C (X), 47 ppm/°C (Y) y 40 ppm/°C (Z) sobre 0°C a 150°C. Esto confiere estabilidad dimensional con las fluctuaciones de temperatura.
Se aprueban rigurosas pruebas de desgasificación ASTM, con una pérdida de masa total mínima, materiales volátiles condensables recolectados y recuperación de vapor de agua del 0,01% cada uno.
Con una densidad de 1,4 gm/cm^3, 5880LZ proporciona un rendimiento de alta frecuencia ligero pero robusto.
La resistencia de la cáscara de cobre supera los 4,0 pli, lo que garantiza una excelente unión y fiabilidad del cobre.
La inflamabilidad es V-0 según las normas UL 94 para la resistencia a la ignición y la propagación de la llama.
Por último, el 5880LZ es compatible con procesos libres de plomo para una solución ecológica.
Propiedad | NT1capacidad de producción | Dirección | Unidades | Condición | Método de ensayo |
Constante dieléctrica de proceso | 2.00 ± 0.04 | Z. | 10 GHz y 23°C | Se trata de un sistema de control basado en el código IPC-TM-650.5.5.5 | |
Constante dieléctrica, diseño | 2.00 | Z. | 8 GHz - 40 GHz | Método de longitud de fase diferencial | |
Factor de disipación, bronceado | Tipo: 0,0021 Máximo: 0.0027 | Z. | 10 GHz y 23°C | Se trata de un sistema de control basado en el código IPC-TM-650.5.5.5 | |
Coeficiente térmico de la constante dieléctrica | +20 | Z. | ppm/°C | -50°C a 150°C 10 GHz | Se trata de un sistema de control basado en el código IPC-TM-650.5.5.5 |
Resistencia por volumen | 1.74 x 10 a la 7 | En el caso de los productos | En el caso de la Comisión: | Se trata de un sistema de control basado en el código IPC-TM-650.5.17.1 | |
Resistencia de la superficie | 2.08 x 10^6 | ¿ Qué es eso? | En el caso de la Comisión: | Se trata de un sistema de control basado en el código IPC-TM-650.5.17.1 | |
Fuerza eléctrica | 40 | KV | D48/50 y D48/50 | Se trata de un sistema de control basado en el código IPC-TM-650.5.6 | |
Estabilidad dimensional | - No hay nada.38 | X, Y | % | Se trata de un sistema de control basado en el código IPC-TM-650.4.39A | |
Absorción de humedad | 0.31 | % | 24 horas/23°C | Se trata de un sistema de control basado en el código IPC-TM-650.6.2.1 | |
Conductividad térmica | 0.33 | Z. | El valor de las emisiones de CO2 | 80 °C | Las demás partidas |
Coeficiente de expansión térmica | 54, 47 40 | X, Y Z | ppm/°C | 0 a 150 °C | Se trata de un sistema de control basado en el código IPC-TM-650.4.41 |
Desgasificación | |||||
LTR | 0.01 | % | Las demás partidas | ||
El CVCM | 0.01 | ||||
El WVR | 0.01 | ||||
Densidad | 1.4 | Gm/cm^3 | Las demás partidas | ||
Pelucas de cobre | > 4 años0 | el | Se trata de un sistema de control basado en el código IPC-TM-650.4.8 | ||
Flamabilidad | V-O | Sección 94 | |||
Proceso libre de plomo compatible | - Sí, es cierto. |
NT1 tecnología de la información RT tecnología de la información
Para las placas de circuito impreso RT/duroid 5880LZ, ofrecemos construcciones de una sola capa, doble capa, múltiples capas e híbridas.Estas placas están disponibles en una amplia gama de espesores estándar, incluyendo 10 mil., 20 mils, 50 mils, y 100 mils para adaptarse a varios diseños.
El peso de cobre acabado en las tablas puede especificarse como 1 oz o 2 oz. Nuestro tamaño máximo de panel para las tablas de alta frecuencia 5880LZ mide 400 mm por 500 mm.Esto permite la producción de un solo tablero grande o muchos tableros más pequeños en un panel.
Tenemos varios colores de máscaras de soldadura en casa, incluyendo verde, negro, azul, amarillo, y más.
Por favor, póngase en contacto con nosotros para discutir sus requisitos específicos para los PCB RT/duroide 5880LZ.
Materiales de PCB: | Compuestos únicos de PTFE rellenos |
Nombramiento: | NT1capacidad de producción |
Constante dieléctrica: | 2 |
Factor de disipación | 0.0021 10GHz |
Número de capas: | Diseños híbridos de una capa, dos capas, múltiples capas |
El espesor del laminado: | 10 mil (0,254 mm), 20 mil (0,508 mm), 50 mil (1,270 mm), 100 mil (2,540 mm) |
Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) |
Tamaño del PCB: | ≤ 400 mm x 500 mm |
Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
El acabado de la superficie: | Oro de inmersión, plata de inmersión, estaño de inmersión, ENEPIG, cobre desnudo, HASL, OSP, dorado puro, etc. |

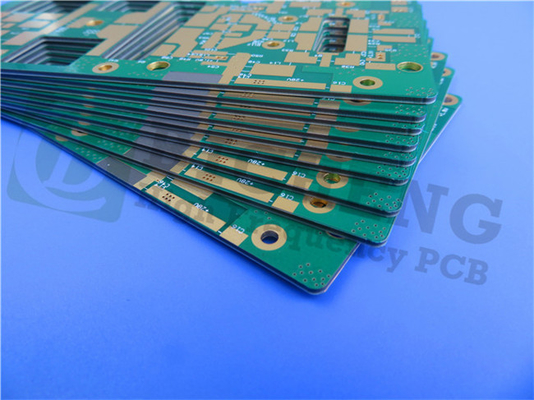

Una pieza de RT/duroide 5880LZ PCB
Ahora lo que estamos viendo en la pantalla es un tipo de 20 mil RT/duroide 5880LZ PCB con oro de inmersión, una placa de doble capa.Podemos encontrar sus aplicaciones típicas en el área del sistema de antena aerotransportada, redes de alimentación ligeras, antenas de radio digitales punto a punto, etc.
Conclusión
RT/duroide 5880LZ tiene coeficiente de expansión térmica (CTE) en el eje Z a 40 ppm/°C. Este es un valor bajo que asegura su fiable revestimiento a través de agujeros.
Al ordenar un PCB RT/duroide 5880LZ, es importante especificar el grosor dieléctrico, el peso de la lámina de cobre requerida y el acabado de la superficie.
