Explorando las impresionantes propiedades de TMM4: un material termoestable para microondas para PCB de alta frecuencia
Rogers TMM4 PCB es un material compuesto que combina propiedades de cerámica, hidrocarburos y polímeros termoestable, diseñado específicamente para aplicaciones de rayas y microrrasas.Ofrece una mezcla única de características mecánicas y químicas, incorporando las ventajas tanto de los materiales cerámicos como de los materiales tradicionales de PTFE.asegurando una fijación fiable del alambre sin riesgo de levantamiento de almohadillas o de deformación del sustrato.
Ahora, profundicemos en las notables propiedades de TMM4 que lo convierten en una opción óptima para aplicaciones exigentes.
En primer lugar, tenemos la constante dieléctrica de TMM4. A un valor de proceso de 4.5 ± 0.045 a 10 GHz, garantiza una transmisión de señal confiable.7, que cubre efectivamente un amplio rango de frecuencias de 8 GHz a 40 GHz.
A continuación, consideramos el factor de disipación, donde TMM4 sobresale con un valor de proceso de 0,002 a 10 GHz, lo que indica una pérdida mínima de señal y un rendimiento general mejorado.
La estabilidad térmica es otra característica impresionante de TMM4, con un coeficiente térmico de constante dieléctrica de +15 ppm/°K en un amplio rango de temperatura de -55°C a 125°C.
Pasando a las propiedades eléctricas, TMM4 cuenta con una resistencia al aislamiento superior a 2000 Gohm, lo que garantiza un rendimiento de aislamiento confiable.mientras que la Resistividad de la superficie se encuentra en 1 x 10 ^ 9 Mohm.
Ahora, exploremos las propiedades térmicas de TMM4. Exhibe una temperatura de descomposición (Td) de 425 ° C, lo que garantiza estabilidad y fiabilidad incluso en ambientes de alta temperatura.
El coeficiente de expansión térmica también es de destacar: a lo largo de los ejes X y Y, mide 16 ppm / K, mientras que a lo largo del eje Z, mide 21 ppm / K.Esto indica que TMM4 puede soportar variaciones de temperatura de 0°C a 140°C sin cambios significativos en las dimensiones.
Además, TMM4 muestra una conductividad térmica de 0,7 W / m / K a 80 ° C, lo que permite una disipación de calor eficiente en sistemas electrónicos.
Pasando a sus características mecánicas, TMM4 demuestra una resistencia notable.0 N/mm) tanto en la dirección X como en la dirección Y, incluso después de soldar flotante con 1 oz. EDC.
La resistencia a la flexión del TMM4 es de 15,91 kpsi tanto en la MD (dirección de la máquina) como en la CMD (dirección de la máquina cruzada), lo que garantiza la integridad estructural en condiciones exigentes.El módulo de flexión para MD y CMD es 1.76 Mpsi, lo que indica una excelente rigidez.
Además, TMM4 exhibe propiedades físicas deseables. Su Absorción de Humedad es mínima, midiendo solo el 0,07% para un área de 2X2 a un espesor de 1,27 mm (0,050") y el 0,18% a un espesor de 3,18 mm (0,125").
La gravedad específica de TMM4 es 2.07Además, su capacidad térmica específica es de 0,83 J/g/K, contribuyendo a una gestión térmica eficiente.
Por último, pero no menos importante, TMM4 es compatible con procesos libres de plomo, lo que garantiza el cumplimiento de las normas de la industria y las regulaciones ambientales.
Propiedad | MTC 4 | Dirección | Unidades | Condición | Método de ensayo | |
Constante dieléctrica,ε Proceso | 4.5 ± 0.045 | Z. | 10 GHz | IPC-TM-650 2.5.5.5 | ||
Constante dieléctrica,εDiseño | 4.7 | - | - | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
Factor de disipación (proceso) | 0.002 | Z. | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
Coeficiente térmico de la constante dieléctrica | +15 años | - | ppm/°K | -55°C a 125°C | IPC-TM-650 2.5.5.5 | |
Resistencia al aislamiento | > 2000 | - | - ¿ Qué pasa? | En el caso de los Estados miembros | Las demás partidas | |
Resistencia por volumen | 6 por 108 | - | ¿Qué es eso? | - | Las demás partidas | |
Resistencia de la superficie | 1 x 109 | - | ¿ Qué es eso? | - | Las demás partidas | |
Resistencia eléctrica (resistencia dieléctrica) | 371 | Z. | V/mil | - | Método IPC-TM-650 2.5.6.2 | |
Propiedades térmicas | ||||||
Descomposición a temperatura (Td) | 425 | 425 | ° CTGA | - | Las demás partidas | |
Coeficiente de expansión térmica - X | 16 | X. | ppm/K | 0 a 140 °C | Se aplicarán las siguientes medidas:4.41 | |
Coeficiente de expansión térmica - Y | 16 | Y | ppm/K | 0 a 140 °C | Se aplicarán las siguientes medidas:4.41 | |
Coeficiente de expansión térmica - Z | 21 | Z. | ppm/K | 0 a 140 °C | Se aplicarán las siguientes medidas:4.41 | |
Conductividad térmica | 0.7 | Z. | El valor de las emisiones de CO2 | 80 °C | Las demás partidas | |
Propiedades mecánicas | ||||||
Resistencia de la cáscara del cobre después del estrés térmico | 5.7 (1.0) | X, Y | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | después de la soldadura flotante 1 oz. EDC | Método IPC-TM-650 2.4.8 | |
Resistencia a la flexión (MD/CMD) | 15.91 | X, Y | KPSI | A. No | Las demás partidas | |
Modulo de flexión (MD/CMD) | 1.76 | X, Y | El MPSI | A. No | Las demás partidas | |
Propiedades físicas | ||||||
Absorción de humedad (2X2) | 1.27 mm (0,050") | 0.07 | - | % | D/24/23 | Las demás partidas |
3.18 mm (0.125") | 0.18 | |||||
Gravedad específica | 2.07 | - | - | A. No | Las demás partidas | |
Capacidad térmica específica | 0.83 | - | J/g/K | A. No | Calculado | |
Proceso libre de plomo compatible | - Sí, es cierto. | - | - | - | - |
Capacidad de PCB (TMM 4)
Para los PCB TMM 4, podemos proporcionarle placas de una sola capa, placas de doble capa, placas de múltiples capas y tipos híbridos.
Los PCB TMM 4 tienen un espesor amplio. Hay el espesor estándar como 20 mils, 30 mils, 50 mils y 60 mils, etc. y el espesor no estándar como 15 mils, 25 mils, 75 mils y 125 mils, etc.Es tan delgado como 15 milímetros y tan grueso como 500 milímetros para nuestros diseñadores.
El cobre acabado en PCB puede ser de 1 oz, 2 oz y 3 oz.puede ser un solo tablero en la hoja y también puede ser diferentes diseños en este panel.
La máscara de soldadura de color verde, negro, azul y amarillo, etc. está disponible en la casa.
Materiales de PCB: | Compuesto de polímero cerámico, hidrocarburos y termorresistente |
Nombramiento: | MTC 4 |
Constante dieléctrica: | 4.5 ± 0,045 (proceso); 4.7 (diseño) |
Número de capas: | Tipos de una capa, dos capas, múltiples capas e híbridos |
El espesor del laminado: | El uso de las sustancias químicas en la fabricación de productos químicos se debe a la complejidad de las sustancias y a la complejidad de las sustancias.(por ejemplo, 35 mm), 275mil (6.985mm), 300mil (7.620mm), 500mil (12.7mm) |
Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm), 3 oz (105 μm) |
Tamaño del PCB: | ≤ 400 mm x 500 mm |
Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
El acabado de la superficie: | Oro de inmersión, HASL, plata de inmersión, estaño de inmersión, oro puro, ENEPIG, cobre desnudo, OSP, etc. |
Una pieza de TMM 4PCB

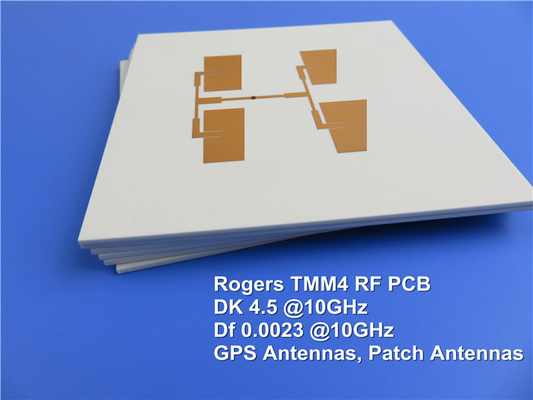

En la pantalla se encuentran PCB TMM4 de doble capa en un sustrato de 5,08 mm sin máscara de soldadura.sistemas de comunicación por satélite, antenas GPS, polarizadores dieléctricos y lentes, etc.
Conclusión
Las propiedades mecánicas del TMM 4 ′′ resisten el flujo de frío y el flujo de flujo.Todos los procesos comunes de fabricación de PCB pueden utilizarse con materiales TMM 4, por lo que la producción en masa en volumen está disponible para la comercialización.
