Placa de circuito de FPC hecha en el material del ANIMAL DOMÉSTICO con la fabricación del oro FPC PCBA de la inmersión

Placa de circuito de FPC hecha en el material del ANIMAL DOMÉSTICO con la fabricación del oro FPC PCBA de la inmersión

  • Placa de circuito de FPC hecha en el material del ANIMAL DOMÉSTICO con la fabricación del oro FPC PCBA de la inmersión
  • Placa de circuito de FPC hecha en el material del ANIMAL DOMÉSTICO con la fabricación del oro FPC PCBA de la inmersión
  • Placa de circuito de FPC hecha en el material del ANIMAL DOMÉSTICO con la fabricación del oro FPC PCBA de la inmersión
  • Placa de circuito de FPC hecha en el material del ANIMAL DOMÉSTICO con la fabricación del oro FPC PCBA de la inmersión
Placa de circuito de FPC hecha en el material del ANIMAL DOMÉSTICO con la fabricación del oro FPC PCBA de la inmersión
Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng Enterprise Limited
Certificación: UL
Número de modelo: BIC-0341-V3.41
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD2 .99-9.99 per piece
Detalles de empaquetado: vacío
Tiempo de entrega: 8-9 DÍA LABORABLE
Condiciones de pago: T/T, Paypal
Capacidad de la fuente: 50000 pedazos por mes
Contacto
Descripción detallada del producto
Material del tablero: PI, ANIMAL DOMÉSTICO Grueso del tablero: 0.03mm-3.0m m
Grueso superficial/interno del Cu de la capa: 0.5oz, 1oz, 2oz Final superficial: Oro de la inmersión, astilla de la inmersión, lata de la inmersión
Color de Coverlay: Amarillo, blanco, negro, verde Color de la serigrafía: Amarillo, blanco, negro, verde
Función: Prueba eléctrica del paso del 100% Número de capas: De una sola capa, capa de Doulbe, de múltiples capas, Rígido-flexión

Placa de circuito de FPC hecha en el material del ANIMAL DOMÉSTICO con la fabricación del oro FPC PCBA de la inmersión



Descripción
Una avería de un circuito flexible muestra que consiste en 3 elementos básicos: hoja de cobre, material dieléctrico y pegamento. La mayor parte de los procesos de fabricación, es decir transferencia de la proyección de imagen, galjanoplastia y aguafuerte, son muy similares a ésos usados al producir platear-por tableros. Sin embargo, hay diferencias debido al material fino y flojo usado en circuitos flexibles.



Capacidad flexible 2019 del circuito impreso de Bicheng
No. Especificaciones Capacidades
1 Tipo del tablero De una sola capa, capa de Doulbe, de múltiples capas, Rígido-flexión
2 Materia prima PI, ANIMAL DOMÉSTICO
3 Peso de cobre 0.5oz, 1oz, 2oz
4 Tamaño máximo del LED 250 x 5000m m
5 Tamaño máximo general 250 x 2000m m
6 Grueso del tablero 0.03mm-3.0m m
7 Tolerancia del grueso ±0.03mm
8 Agujero de taladro de Mininum 0.05m m
9 Agujero de taladro máximo 6.5m m
10 Tolerancia del agujero de taladro ±0.025mm
11 Grueso de la pared del agujero ≧ 8 um
12 Pista/Gap mínimos del tablero de una sola capa 0.025/0.03m m
13 Pista/Gap mínimos de la capa doble y del tablero de múltiples capas 0.03/0.040m m
14 Grabar al agua fuerte tolerancia ±0.02mm
15 Anchura mínima de la leyenda de seda ≧ 0.125m m
16 Heigh mínimo de la leyenda de seda ≧0.75mm
17 Distancia de la leyenda a rellenar ≧0.15mm
18 Distancia de la máscara de apertura de la soldadura del taladro Coverlay a seguir ≧0.03mm
19 Distancia de la máscara de apertura de la soldadura de perforar Coverlay para seguir ≧0.03mm
20 Grueso del níquel de la inmersión 100-300u”
21 Grueso del oro de la inmersión 1-3u”
22 Thicnkess de la lata de la inmersión 150-400u”
23 Cojín de prueba eléctrico mínimo 0.2m m
24 Tolerancia mínima del esquema (sacador normal del molde de acero) ±0.1mm
25 Tolerancia mínima del esquema (sacador del molde de acero de la precisión) ±0.05mm
26 Radio de Mininum del ángulo biselado (esquema) 0.2m m
27 Material de Stiffner Pi, FR-4, 3M Adhesive, ANIMAL DOMÉSTICO, hoja de acero
28 RoHs
29 Color de la máscara de la soldadura Amarillo, blanco, negro, verde



Propósito de circuitos flexibles
1) para proporcionar interconexiones entre las placas de circuito impresas y otros componentes.
2) para servir como substratos tridimensionales para el montaje de los componentes de SMT, e.g., adentro
cámaras de vídeo fotográficas y.
3) para establecer las interconexiones capaces de soportar doblar dinámico.
4) para formar a la parte de placas de circuito de la rígido-flexión.



Ventajas
1) flexibilidad
2) disminuciones de volumen
3) el peso reduce
4) consistencia del montaje de SMD
5) aumentos de la confiabilidad
6) controlabilidad del diseño eléctrico de parámetros
7) la lata soldó total en el extremo de FPC
8) opcional material (pi, ANIMAL DOMÉSTICO)
9) bajo costo
10) continuidad del proceso



Usos

interruptor de la Fino-película, pantalla táctil capacitiva/el panel, telclado numérico FPC, cabeza FPC del laser,
Tira ligera suave de fines generales del LED, pantalla táctil incorporada de la antena FPC del teléfono móvil,
Receptor de teléfono/auricular FPC, correa del contacto de la impresora de chorro de tinta, tira de la lámpara del juguete,
Módulo del LCD, tablero de instrumentos, cable plano flexible, contraluz etc. de la exhibición.

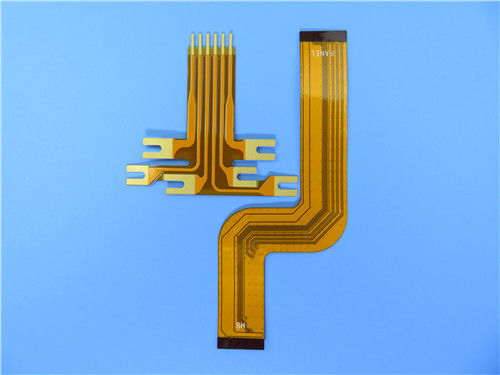

Placa de circuito de FPC hecha en el material del ANIMAL DOMÉSTICO con la fabricación del oro FPC PCBA de la inmersión 0



Placa de circuito de FPC hecha en el material del ANIMAL DOMÉSTICO con la fabricación del oro FPC PCBA de la inmersión 1



Placa de circuito de FPC hecha en el material del ANIMAL DOMÉSTICO con la fabricación del oro FPC PCBA de la inmersión 2
