TLY-5 PWB impreso de alta frecuencia Taconic de la placa de circuito TLY-5 RF

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Bicheng Technologies Limited
Certificación:	UL
Número de modelo:	BIC-xxxx-V1.32

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	USD 9.99-99.99
Detalles de empaquetado:	vacío
Tiempo de entrega:	10 días laborables
Condiciones de pago:	T/T, Paypal
Capacidad de la fuente:	50000 pedazos por mes

Contacto

Descripción detallada del producto

Número de capas:	1 capa, 2 capas, 4 capas.	Epóxido de cristal:	TLY-5
Altura final del PWB:	0.2m m, 0.3m m, 0.6m m, 0.8m m, 1.6m m	Externo final de la hoja:	0.5oz, 1oz, 2oz
Final superficial:	Cobre desnudo, HASL, ENIG, lata etc. de la inmersión.	Color de la máscara de la soldadura:	Etc. verde, blanco, negro.
Color de la leyenda componente:	Etc. verde, blanco, negro.	Prueba:	Envío anterior de la prueba eléctrica del 100%

Hola todo el mundo,

Hoy, estamos hablando del PWB el de alta frecuencia empleado el material de TLY.

Las laminas de TLY se fabrican con fibra de vidrio tejida muy ligera, que son de Taconic Company. Son más dimensional estables que la fibra tajada reforzó compuestos de PTFE. Puesto que son más mecánicamente estables, es conveniente para la fabricación en grandes cantidades.

El factor de disipación bajo permite el despliegue acertado para los usos automotrices del radar diseñados en 77 gigahertz así como otras antenas en frecuencias de la onda de milímetro.

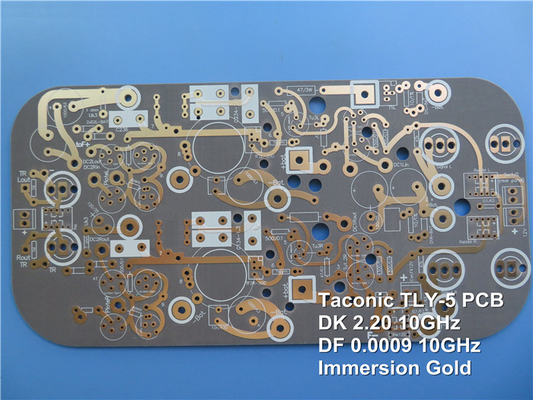

TLY-5 PWB impreso de alta frecuencia Taconic de la placa de circuito TLY-5 RF 0

Nos beneficiamos de sus ventajas siguientes:

1. Dimensional estable:

La fabricación en grandes cantidades llega a ser posible.

2. El DF más bajo

En la gama baja de la constante dieléctrica, el factor de disipación es aproximadamente 0,0009 en 10 gigahertz.

3. Absorción de la humedad baja

Puede trabajar en el ambiente severo.

4. Alta fuerza de cáscara de cobre

Es altos hasta 2,32, dimensional estable.

5. DK uniforme y constante

Para la mayoría de los gruesos, la constante dieléctrica se puede especificar dondequiera dentro de esta gama con una tolerancia de +/--0,02

TLY-5 PWB impreso de alta frecuencia Taconic de la placa de circuito TLY-5 RF 1

Los usos típicos incluyen:

Radar automotriz

Comunicaciones celulares

Comunicaciones por satélite

Amplificadores de potencia, filtros, acopladores

LNBs, LNAs, LNCs

Espacio aéreo, aviónica

Organizado - antenas de arsenal

Hay 6 miembros en familia de TLY. Tenemos acción para TLY-5. Otros se compran según el requisito de los clientes.

Nuestra capacidad del PWB (series de TLY)

Material del PWB:	Fibra de vidrio tejida ligera
Familia de TLY (constante dieléctrica ±0.02)	TLY-5A (DK=2.17)
	TLY-5A-L (DK=2.17)
	TLY-5 (DK=2.20)
	TLY-5-L (DK=2.20)
	TLY-3 (DK=2.33)
	TLY-3FF (DK=2.33)
Cuenta de la capa:	1 capa, 2 capas, 4 capas.
Peso de cobre:	0.5oz, 1oz, 2oz
Grueso del PWB:	0.2m m, 0.3m m, 0.6m m,
Grueso del PWB:	0.8m m, 1.6m m
Tamaño del PWB:	≤400mm X 500m m
Final superficial:	Cobre desnudo, HASL, ENIG, lata etc. de la inmersión.

Bicheng se especializa en proveer de usted el prototipo, pequeños lotes y servicio de la producción en masa. Si usted tiene cualesquiera preguntas, no dude en entrarnos en contacto con por favor.

Gracias por su lectura.

TLY-5 PWB impreso de alta frecuencia Taconic de la placa de circuito TLY-5 RF 2

Apéndice: Valor típico de TLY-5

Propiedad	Método de prueba	Unidad	Valor	Unidad	Valor
DK en 10 gigahertz	IPC-650 2.5.5.5		2,2		2,2
Df en 10 gigahertz	IPC-650 2.5.5.5		0,0009		0,0009
Absorción de la humedad	IPC-650 2.6.2.1	%	0,02	%	0,02
Avería dieléctrica	IPC-650 2.5.6	kilovoltio	>45	kilovoltio	>45
Fuerza dieléctrica	ASTM D 149	V/mil	2.693	V/mil	106.023
Resistencia de volumen	IPC-650 2.5.17.1 (después de temporeros elevados.)	Mohms/cm	1010	Mohms/cm	1010
Resistencia de volumen	IPC-650 2.5.17.1 (después de humedad)	Mohms/cm	1010	Mohms/cm	109
Resistencia superficial	IPC-650 2.5.17.1 (después de temporeros elevados.)	Mohms	108	Mohms	108
Resistencia superficial	IPC-650 2.5.17.1 (después de humedad)	Mohms	108	Mohms	108
Flex Strength (Doctor en Medicina)	IPC-650 2.4.4	PSI	14.057	N/mm2	96,91
Flex Strength (CD)	IPC-650 2.4.4	PSI	12.955	N/mm2	89,32
Cáscara Stength (cobre del ½ oz.ed)	IPC-650 2.4.8	Ibs. /inch	11	N/mm	1,96
Cáscara Stength (1 cobre oz.CL1)	IPC-650 2.4.8	Ibs. /inch	16	N/mm	2,86
Cáscara Stength (cobre .CV1 de 1 onza.)	IPC-650 2.4.8	Ibs. /inch	17	N/mm	3,04
Cáscara Stength	IPC-650 2.4.8 (después de temporeros elevados.)	Ibs. /inch	13	N/mm	2,32
Módulo de Young (Doctor en Medicina)	ASTM D 3039/IPC-650 2.4.19	PSI	1,4 x 106	N/mm2	9,65 x 103
El ratio de Poisson (Doctor en Medicina)	ASTM D 3039/IPC-650 2.4.19		0,21		0,21
Conductividad termal	ASTM F 433	W/M*K	0,22	W/M*K	0,22
Estabilidad dimensional (Doctor en Medicina, 10mil)	IPC-650 2.4.39 (tensión bake&thermal de avg.after)	milipulgadas/pulgada	-0,038		-0,038
Estabilidad dimensional (CD, 10mil)	IPC-650 2.4.39 (tensión bake&thermal de avg.after)	milipulgadas/pulgada	-0,031		-0,031
Densidad (gravedad específica)	ASTM D 792	g/cm3	2,19	g/cm3	2,19
CTE (eje) de X (25-260℃)	ASTM D 3386 (TMA)	ppm/℃	26	ppm/℃	26
CTE (eje) de Y (25-260℃)	ASTM D 3386 (TMA)	ppm/℃	15	ppm/℃	15
CTE (eje) de Z (25-260℃)	ASTM D 3386 (TMA)	ppm/℃	217	ppm/℃	217
Desgasificación de la NASA (% del TML)			0,01		0,01
Desgasificación de la NASA (% de CVCM)			0,01		0,01
Desgasificación de la NASA (% de WVR)			0,00		0,00
Grado de la inflamabilidad UL-94	UL-94		V-0		V-0
