RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Lugar de origen: | China |
Nombre de la marca: | Bicheng Technologies Limited |
Certificación: | UL |
Número de modelo: | BIC-XXXX-V1.31 |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | USD 2.88-6.99 per piece |
Detalles de empaquetado: | vacío |
Tiempo de entrega: | 4-5 días laborables |
Condiciones de pago: | T/T, Paypal |
Capacidad de la fuente: | 45000 pedazos por mes |
Número de capas: | 1 capa, 2 capas, 4 capas. | Epóxido de cristal: | TLF-35 |
---|---|---|---|
Altura final del PWB: | 0.8m m, 1.6m m | Externo final de la hoja: | 0.5oz, 1oz, 2oz |
Final superficial: | Cobre desnudo, HASL, ENIG, lata etc. de la inmersión. | Color de la máscara de la soldadura: | Etc. verde, blanco, negro. |
Color de la leyenda componente: | Etc. verde, blanco, negro. | Prueba: | Envío anterior de la prueba eléctrica del 100% |
Hola todo el mundo,

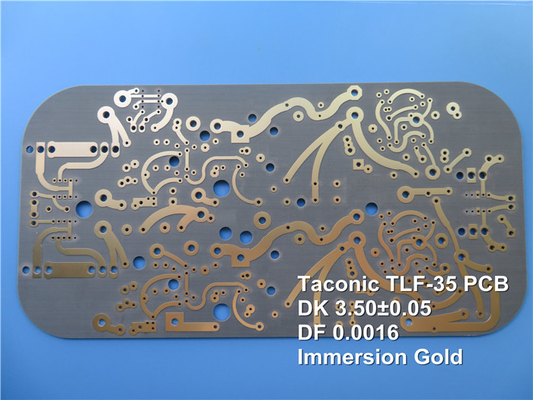

Hoy, hablamos de PWB de alta frecuencia TLF-35.
TLF-35 Taconic es las laminas orgánico-de cerámica que se basa en el refuerzo de cristal tejido. Es un resultado de ambos tecnología de cerámica del terraplén y cubrió la fibra de vidrio de PTFE.
Nos beneficiamos de sus ventajas siguientes:
1. Distorsión de intermodulación mejorada de la fase (PIMD) con DK3.5
TLF-35 se diseña para obtener funcionamientos mejorados de PIMD en el tamaño PCBs eficaz para el uso de la antena. La constante dieléctrica de TLF-35 es 3,5 que sea similar con PIMD requirió niveles.
2. Calidad mejorada de PTH
Muestra una mejor calidad de PTH que dé lugar a una resistencia más estable de la pared y de aislamiento del agujero incluso para los agujeros perforados más pequeños.
3. Establo en el de alta frecuencia
TLF-35 se diseña para ofrecer funcionamiento de alta frecuencia superior.
4. Absorción de la humedad baja
Su tarifa de absorción ultrabaja de la humedad y factor de disipación bajo minimizar el desplazamiento de fase con frecuencia.
5. Coste.
El bajo costo realiza el uso comercial en grandes cantidades de la microonda y de la radiofrecuencia.
Los usos típicos se muestran como sigue.
1. Antena
2. Amplificadores de potencia (TD-SCDMA, WCDMAS, LTE, red inalámbrica (WLAN) etc.)
3. LNA, PA del repetidor
4. Componentes pasivos del RF (filtros, acopladores etc.)
Capacidad del PWB (TLF-35)
Material del PWB: | laminas Orgánico-de cerámica |
Designación: | TLF-35 |
Constante dieléctrica | 3,50 ±0.05 |
Cuenta de la capa: | 1 capa, 2 capas, 4 capas. |
Peso de cobre: | 0.5oz, 1oz, 2oz |
Grueso del PWB: | 0.8m m, 1.6m m |
Tamaño del PWB: | ≤400mm X 500m m |
Final superficial: | Cobre desnudo, HASL, ENIG, lata etc. de la inmersión. |
Podemos suministrar PWB de alta frecuencia TLF-35 la talla 400 gruesa, máxima X 500m m del cobre 1oz y 2oz, de 0.8m m y de 1.6m m del panel, con el cobre desnudo del final superficial, HASL, ENIG, la lata etc. de la inmersión.
Bicheng se especializa en proveer de usted el prototipo, pequeños lotes y servicio de la producción en masa. Si usted tiene cualesquiera preguntas, no dude en entrarnos en contacto con por favor.
Gracias por su lectura.
Apéndice: Valor típico de TLF-35
Propiedad | Método de prueba | Unidades | Valor | Unidades | Valor |
Constante dieléctrica en 1.9GHz | IPC-TM 650 2.5.5.5 .1 MOD | 3.50±0.05 | 3.50±0.05 | ||
Factor de disipación en 1.9GHz | IPC-TM 650 2.5.5.5 .1 MOD | 0,0016 | 0,0016 | ||
Factor de disipación en 10GHz | IPC-TM 650 2.5.5.5 .1 MOD | 0,0022 | 0,0022 | ||
Absorción de agua | IPC-TM 650 2.6.2.1 | % | 0,03 | % | 0,03 |
Fuerza de cáscara (cobre 1oz) | IPC-TM 650 2.4.8 | Libras. de pulgada de /linear | 10 | M/mm | 1,8 |
Resistencia de volumen | IPC-TM 650 2.5.17.1 | Mohm.cm | 2,0 x 109 | Mohm.cm | 2,0 x 109 |
Resistencia superficial | IPC-TM 650 2.5.17.1 | Mohm | 3,0 x 108 | Mohm | 3,0 x 108 |
Fuerza flexural longitudinalmente | IPC-TM 650 2.4.4 | PSI | 13.000 | M/mm2 | 90 |
Fuerza flexural de través | IPC-TM 650 2.4.4 | PSI | 13.000 | M/mm2 | 90 |
Conductividad termal | IPC-TM 650 2.4.50 | W/m/K | 0,37 | W/m/K | 0,37 |
CTE x-y (50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
z CTE (50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
Inflamabilidad | UL-94 | V-0 | V-0 |
