RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Lugar de origen: | China |
Nombre de la marca: | Bicheng Technologies Limited |
Certificación: | UL |
Número de modelo: | BIC-0097-V1.37 |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | USD 9.99-99.99 |
Detalles de empaquetado: | vacío |
Tiempo de entrega: | 10 días laborables |
Condiciones de pago: | T/T, Paypal |
Capacidad de la fuente: | 50000 pedazos por mes |
Número de capas: | 2 capas, PWB de múltiples capas, híbrido | Epóxido de cristal: | RO3010 |
---|---|---|---|
Altura final del PWB: | 5mil (0.127m m), 10mil (0.254m m), 25mil (0.635m m), 50mil (1.27m m) | Externo final de la hoja: | 0.5oz, 1oz, 2oz |
Final superficial: | Cobre desnudo, HASL, ENIG, OSP etc…. | Color de la máscara de la soldadura: | Etc. verde, negro, azul, amarillo, rojo. |
Color de la leyenda componente: | Etc. verde, negro, azul, amarillo, rojo. | Prueba: | Envío anterior de la prueba eléctrica del 100% |
Hola todo el mundo,

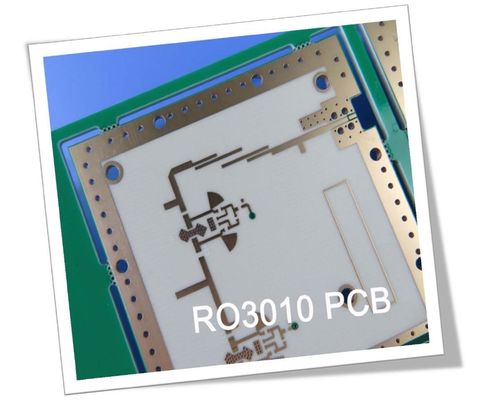

Estamos hoy hablamos de RO3010 PCBs de alta frecuencia.
Las laminas de alta frecuencia del circuito RO3010 son compuestos de cerámica-llenados de PTFE previstos para usar en microonda comercial y usos del RF. Su característica obvia es que el funcionamiento eléctrico es excepcional y la propiedad mecánica es estable y constante. Esto permite que nuestro diseñador desarrolle al tablero de múltiples capas sin el encuentro de problemas del alabeo o de la confiabilidad.
Más características y usos son como sigue:
1, propiedades mecánicas excelentes contra la temperatura, es stripline confiable y construcciones de múltiples capas del tablero.
2, propiedades mecánicas uniformes, es conveniente para el uso con diseños híbridos del tablero de múltiples capas de cristal de epoxy.
3, partidos bajos a revestir con cobre, del coeficiente de la extensión del en-avión permite asambleas montadas superficiales más confiables; ideal para los usos sensibles al cambio de temperatura y a la estabilidad dimensional excelente del objeto expuesto.
Capacidad del PWB | |
Material del PWB: | compuesto De cerámica-llenado de PTFE |
Designación: | RO3010 |
Constante dieléctrica: | 10. 2 ±0.3 (proceso) |
11,2 (diseño) | |
Cuenta de la capa: | 2 capas, PWB de múltiples capas, híbrido |
Peso de cobre: | 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm) |
Grueso del PWB: | 5mil (0.127m m), 10mil (0.254m m), |
25mil (0.635m m), 50mil (1.27m m) | |
Tamaño del PWB: | ≤400mm X 500m m |
Máscara de la soldadura: | Etc. verde, negro, azul, amarillo, rojo. |
Final superficial: | Cobre desnudo, HASL, ENIG, OSP etc…. |
RO3010 PCBs de alta frecuencia están disponibles con haber echado a un lado doble, de múltiples capas y la construcción híbrida, 0.5oz a 2oz acabó el cobre, 0,13 milímetros hasta la talla 400 gruesa, máxima milímetro de 1.3m m por 500m m, el final superficial con cobre desnudo, la nivelación caliente del aire, el oro etc. de la inmersión.
Los usos típicos son
1. Usos automotrices del radar
2. Antenas de GPS
3. Amplificadores de potencia y antenas
4. Antenas del remiendo para las comunicaciones inalámbricas
5. Satélite directo de la difusión
El color básico de PWB RO3010 es blanco.
El proceso de fabricación de PWB de alta frecuencia RO3010 es similar al PWB estándar de PTFE, así que es conveniente para el proceso de fabricación del volumen que gana el mercado ventajoso. Si usted tiene cualquier pregunta, no dude en entrarnos en contacto con por favor.
Gracias por su lectura.
Apéndice: Valor típico de RO3010
Propiedad | RO3010 | Dirección | Unidades | Condición | Método de prueba |
Constante dieléctrica, εProcess | 10.2±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 Stripline afianzado con abrazadera 2.5.5.5 | |
Constante dieléctrica, εDesign | 11,2 | Z | 8GHz a 40 gigahertz | Método de la longitud de la fase diferenciada | |
Factor de disipación, tanδ | 0,0022 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
Coeficiente termal de ε | -395 | Z | ppm/℃ | 10 gigahertz de -50del℃ del℃to 150 | IPC-TM-650 2.5.5.5 |
Estabilidad dimensional | 0,35 0,31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
Resistencia de volumen | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
Resistencia superficial | 105 | MΩ | COND A | IPC 2.5.17.1 | |
Módulo extensible | 1902 1934 |
X Y |
MPa | ℃ 23 | ASTM D 638 |
Absorción de la humedad | 0,05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Calor específico | 0,8 | j/g/k | Calculado | ||
Conductividad termal | 0,95 | W/M/K | ℃ 50 | ASTM D 5470 | |
Coeficiente de extensión termal (-℃ 55 a 288) |
13 11 16 |
X Y Z |
ppm/℃ | DERECHOde 23℃/50% | IPC-TM-650 2.4.4.1 |
TD | 500 | ℃ TGA | ASTM D 3850 | ||
Densidad | 2,8 | gm/cm3 | ℃ 23 | ASTM D 792 | |
Cáscara de cobre Stength | 9,4 | Ib/in. | 1oz, EDC después del flotador de la soldadura | IPC-TM 2.4.8 | |
Inflamabilidad | V-0 | UL 94 | |||
Proceso sin plomo compatible | Sí |
