PWB de alta frecuencia de RO4350B
Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng Technologies Limited
Certificación: UL
Número de modelo: BIC-xxx-V1.20
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: USD 9.99-99.99
Detalles de empaquetado: vacío
Tiempo de entrega: 10 DÍAS LABORABLES
Condiciones de pago: T/T
Capacidad de la fuente: 50000 pedazos por mes
Contacto
Descripción detallada del producto
Número de capas: 1 capa, 2 capas, tipo de múltiples capas, híbrido (mezclado) Epóxido de cristal: RO4350B Rogers
Hoja final: 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm) Altura final del PWB: 10mil (0.254m m), 20mil (0.508m m), 30mil (0.762m m), 60mil (1.524m m)
Final superficial: Cobre desnudo, HASL, ENIG, plata, OSP, etc. Color de la máscara de la soldadura: Etc. verde, negro, azul, amarillo, rojo.
Color de la leyenda componente: Etc. verde, negro, azul, amarillo, rojo. Prueba: Envío anterior de la prueba eléctrica del 100%

Hola todo el mundo,

Hoy, vamos a introducir el PWB de alta frecuencia empleado las laminas de RO4350B.



RO4350B es un paño de cristal tejido reforzó la lamina de cerámica-llenada resina del hidrocarburo de Rogers Corporation, que tiene propiedades eléctricas muy similares al material del paño de vidrio de PTFE/fabric y su procesabilidad es similar al material de epoxy del resina/de cristal del paño.



La razón de usar las laminas de RO4350B

1. Funcionamiento de alta frecuencia superior

Los materiales de RO4350B son las laminas llenadas de cerámica del hidrocarburo, no PTFE que se diseñen para ofrecer funcionamiento de alta frecuencia superior.



2. Pérdida dieléctrica baja

Los resultados de pequeñas pérdidas en funcionamiento eléctrico excelente y permiten usos con altas frecuencias de funcionamiento.



3. Propiedades eléctricas estables contra frecuencia

El material de RO4350B posee las propiedades de los circuitos de la microonda del RF, haciendo juego redes y líneas de transmisión controladas de la impedancia.



4. Coeficiente termal bajo de la constante dieléctrica

Esto permite que el RO4350B exhiba estabilidad dimensional excelente, una propiedad necesaria para las construcciones de múltiples capas dieléctricas mezcladas de PCBs y confiable plateado a través de los agujeros.



5. Coste

Las laminas de RO4350B se pueden fabricar usando los procesos estándar FR-4, no requieren speicalized vía prcoesses de la preparación, se pueden procesar por los sistemas de tramitación automatizados y el equipo de limpieza usados para la preparación superficial de cobre. Este las propiedades la permiten pueden utilizar en la fabricación del volumen y conseguir competitivo valoradas.



Capacidad del PWB

Las placas de circuito echadas a un lado dobles en RO4350B están disponibles en una variedad de gruesos, tales como 10mil, 20mil, 30mil y 60mil. Ha utilizado en una variedad de usos típicos y no tradicionales de la microonda/de la radiofrecuencia, tales como antenas de la estación base, atenuador, amplificadores de potencia, RFID, radar y sensores etc.



Material del PWB: Laminas de cerámica del hidrocarburo reforzado con vidrio
Código: Rogers RO4350B
Constante dieléctrica: 3,48 ±0.05 (proceso)
3,65 (diseño)
Cuenta de la capa: 1 capa, 2 capas, tipo de múltiples capas, híbrido (mezclado)
Peso de cobre: 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)
Grueso del PWB: 10mil (0.254m m), 20mil (0.508m m)
30mil (0.762m m), 60mil (1.524m m)
Tamaño del PWB: ≤400mm X 500m m
Máscara de la soldadura: Etc. verde, negro, azul, amarillo, rojo.
Final superficial: Cobre desnudo, HASL, ENIG, plata, OSP, etc.



PWB de múltiples capas

El PWB de múltiples capas de RO4350B es sobre todo cuatro-capa, seis-capa y ocho-capa, y diseñan algunos como tres-capa (cuatro-capa falsa), cinco-capa (seis-capa falsa) y así sucesivamente.



PWB de alta frecuencia de RO4350B 0





PWB híbrido

Para ahorrar coste de producción sin la reducción de pérdida de señal en el ambiente de alta frecuencia, el material de la fibra de vidrio FR-4 se mezcla con RO4350B en placa de circuito de múltiples capas. El material de alta frecuencia se utiliza en capa de la señal y el material de la fibra de vidrio FR-4 se utiliza en otras capas.



PWB de alta frecuencia de RO4350B 1

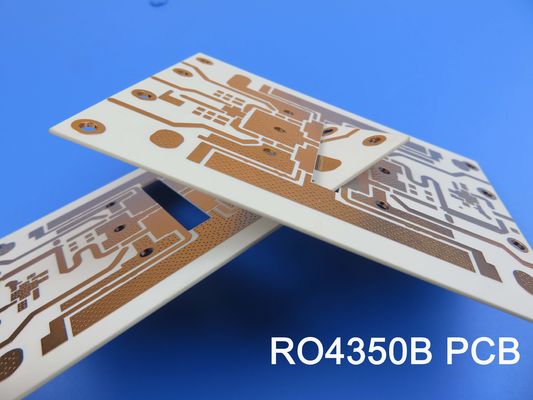

PWB DE RO4350B

El color básico del PWB de RO4350B es blanco.

PWB de alta frecuencia de RO4350B 2



Nos especializamos adentro para proveer de usted el prototipo, pequeños lotes y servicio de la producción en masa.



Si usted tiene cualesquiera requisitos en esta clase de PWB, no dude en entrarnos en contacto con por favor.



Gracias por su lectura.



Apéndice: Propiedades típicas de RO4350B

Propiedad RO4350B Dirección Unidades Condición Método de prueba
Constante dieléctrica, εProcess 3.48±0.05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 afianzó Stripline con abrazadera
Constante dieléctrica, εDesign 3,66 Z   8 a 40 gigahertz Método de la longitud de la fase diferenciada
Disipación Factortan, δ 0,0037
0,0031
Z   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Coeficiente termal de ε +50 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Resistencia de volumen 1,2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistencia superficial 5,7 x109   COND A IPC-TM-650 2.5.17.1
Fuerza eléctrica 31.2(780) Z Kv/mm (v/mil) 0.51m m (0,020") IPC-TM-650 2.5.6.2
Módulo extensible 16.767 (2.432)
14.153 (2.053)
X
Y
MPa (ksi) RT ASTM D 638
Resistencia a la tensión 203 (29,5)
130 (18,9)
X
Y
MPa (ksi) RT ASTM D 638
Fuerza flexural 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Estabilidad dimensional <0> X, Y mm/m
(milipulgada/pulgada)
después de etch+E2/150℃ IPC-TM-650 2.4.39A
Coeficiente de extensión termal 10
12
32
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA IPC-TM-650 2.4.24.3
TD 390   ℃ TGA   ASTM D 3850
Conductividad termal 0,69   W/M/oK 80℃ ASTM C518
Absorción de la humedad 0,06   % 48hours inmersión 0,060"
temperatura 50℃ de la muestra
ASTM D 570
Densidad 1,86   gm/cm3 23℃ ASTM D 792
Cáscara de cobre Stength 0,88
(5,0)
  N/mm
(pli)
después de flotador de la soldadura 1 onza.
Hoja del EDC
IPC-TM-650 2.4.8
Inflamabilidad (3) V-0       UL 94
Proceso sin plomo compatible
