Descripción detallada del producto
Número de capas: 2 Epóxido de cristal: IT-180ATC
Hoja final: 1,0 onzas Altura final del PWB: 1,6 milímetros el ±10%
Final superficial: Oro de la inmersión Color de la máscara de la soldadura: Verde
Color de la leyenda componente: Blanco Prueba: Envío anterior de la prueba eléctrica del 100%

La alta placa de circuito impresa Tg hecha en IT-180ATC con el doble del oro de la inmersión echó a un lado PWB de alta temperatura

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



Breve introducción

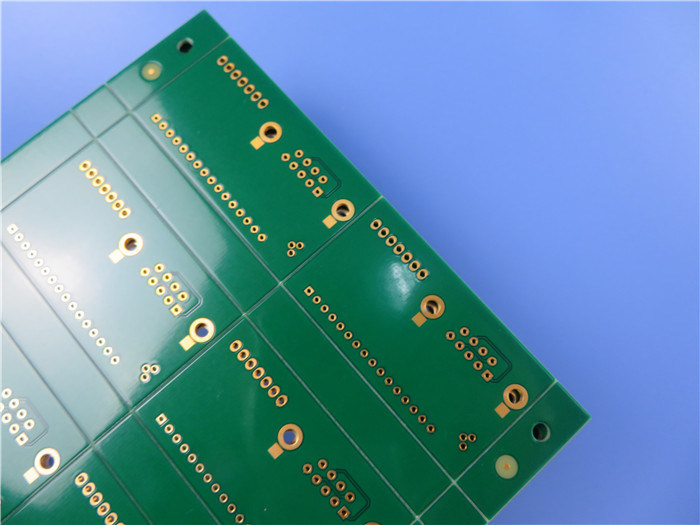

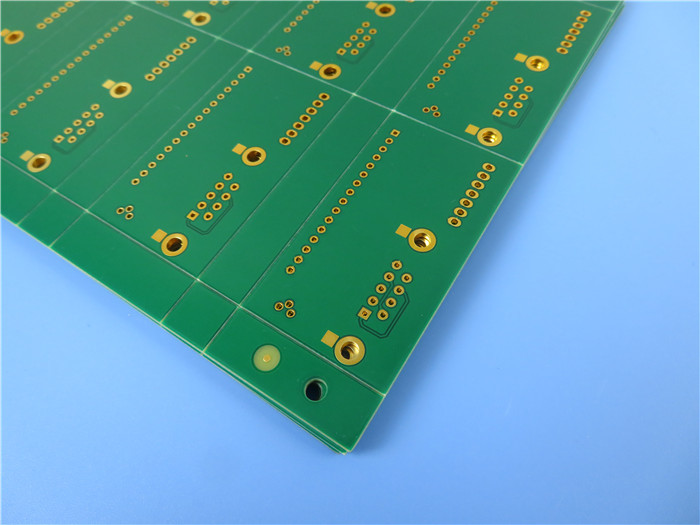

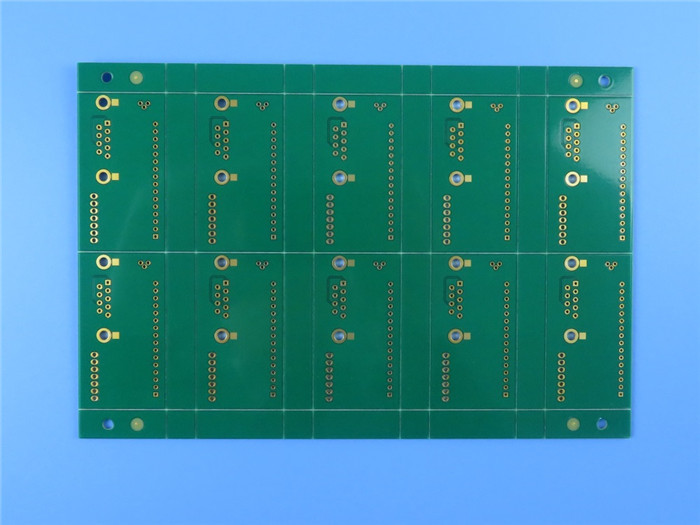

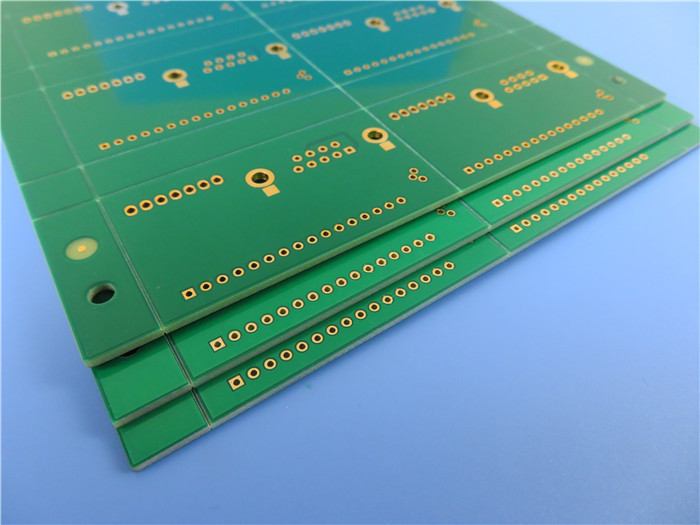

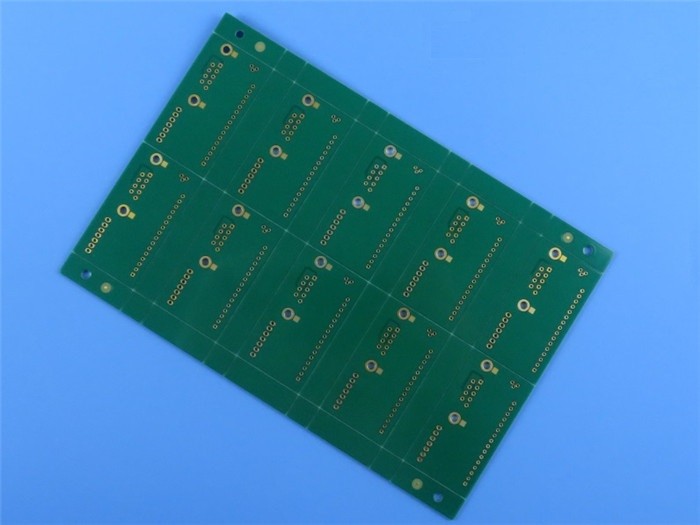

Éste es un tipo de doble estándar echó a un lado el PWB de alta temperatura que se emplea la lamina del IT-180ATC de ITEQ. Hay 10 tableros artesonados para arriba en el arsenal. Son 1.6m m gruesos con el cobre 2oz, cubriendo con oro de la inmersión en los cojines y la protección verde de la máscara de la soldadura para el substrato. 25 pedazos son empaquetados al vacío para el envío.



Usos

Automotriz (sala de máquinas los ECUs)

Placas madre

Almacenamiento de datos

Servidor y establecimiento de una red

Telecomunicaciones



La alta placa de circuito impresa Tg hecha en IT-180ATC con el doble del oro de la inmersión echó a un lado PWB de alta temperatura 0



Parámetros del PWB

Artículo Descripción Requisito Real Resultado
1. Lamina Tipo material FR-4 IT-180ATC FR-4 IT-180ATC CRNA
Tg 170℃ 170℃ CRNA
Proveedor ITEQ ITEQ CRNA
Grueso el 1.6±10% milímetro 1.63-1.68m m CRNA
grueso 2.Plating Pared del agujero ≥25µm los 26.51µm CRNA
Cobre externo los 35µm los 41.09µm CRNA
Cobre interno
máscara 3.Solder Tipo material TAIYO/PSR-2000GT600D TAIYO/PSR-2000GT600D CRNA
Color Verde Verde CRNA
Rigidez (prueba del lápiz) ≥4H o arriba 5H CRNA
S/M Thickness µm ≥10 los 20.11µm CRNA
Ubicación Ambos lados Ambos lados CRNA
4. Marca componente Tipo material TAIYO/IJR-4000 MW300 IJR-4000 MW300 CRNA
Color Blanco Blanco CRNA
Ubicación C/S C/S CRNA
5. Máscara de la soldadura de Peelable Tipo material
Grueso
Ubicación
6. Identificación Marca de la UL CRNA
Código de fecha WWYY 2121 CRNA
Mark Location Lado de la soldadura Lado de la soldadura CRNA
7. Final superficial Método Oro de la inmersión Oro de la inmersión CRNA
Tin Thickness
Grueso del níquel los 3-6µm los 4.06µm CRNA
Grueso del oro los 0.05µm los 0.056µm CRNA
8. Normativeness RoHS 2015/863/EU directivo AUTORIZACIÓN CRNA
ALCANCE Directorio /2006 1907 AUTORIZACIÓN CRNA
anillo 9.Annular Línea anchura mínima (milipulgada) 5mil 4.8mil CRNA
Min. Spacing (milipulgada) 5mil 5.2mil CRNA
10.V-groove Ángulo 30º 30º CRNA
Grueso residual 0.4±0.1m m 0.43m m CRNA
11. El biselar Ángulo
Altura
12. Función Prueba eléctrica PASO del 100% PASO del 100% CRNA
13. Aspecto Nivel de clase de IPC Clase 2 de IPC-A-600J &6012D Clase 2 de IPC-A-600J &6012D CRNA
Inspección visual Clase 2 de IPC-A-600J &6012D Clase 2 de IPC-A-600J &6012D CRNA
Deformación y torsión el ≦0.7% 0,21% CRNA
14. Prueba de confiabilidad Prueba de la cinta Ninguna peladura AUTORIZACIÓN CRNA
Prueba solvente Ninguna peladura AUTORIZACIÓN CRNA
Prueba de Solderability 265 ±5℃ AUTORIZACIÓN CRNA
Prueba de tensión termal 288 ±5℃ AUTORIZACIÓN CRNA
Prueba iónica de la contaminación ≦ 1,56 µg/c㎡ 0.56µg/c㎡ CRNA


Medida del diámetro de agujero (unidad: milímetro), tolerancia: PTH±0.075; NPTH±0.05

Código del agujero PTH Requerido Valor real Resultado
1 Y 0,400 0,400 0,425 0,425 0,400 CRNA
2 Y 0,450 0,450 0,500 0,475 0,450 CRNA
3 Y 0,600 0,600 0,650 0,625 0,600 CRNA
4 Y 0,725 0,750 0,775 0,775 0,750 CRNA
5 Y 0,850 0,850 0,825 0,850 0,825 CRNA
