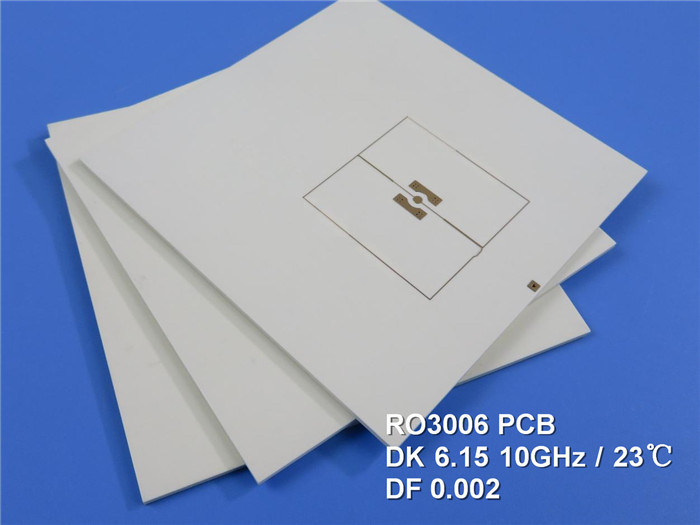

Rogers RO3006 RF imprimió el PWB de la microonda de la placa de circuito 2-Layer Rogers 3006 50mil 1.27m m con oro de la inmersión

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Bicheng Technologies Limited
Certificación:	UL
Número de modelo:	BIC-0047-V0.84

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	USD 2.99-9.99 PER PIECE
Detalles de empaquetado:	vacío
Tiempo de entrega:	10 DÍAS LABORABLES
Condiciones de pago:	T/T, Western Union
Capacidad de la fuente:	45000 pedazos por mes

Contacto

Descripción detallada del producto

Número de capas:	2	Epóxido de cristal:	RO3006
Hoja final:	1,0 onzas	Altura final del PWB:	1,3 milímetros el ±10%
Final superficial:	Oro de la inmersión	Color de la máscara de la soldadura:	NA
Color de la leyenda componente:	NA	Prueba:	Envío anterior de la prueba eléctrica del 100%

Rogers RO3006 RF imprimió el PWB de la microonda de la placa de circuito 2-Layer Rogers 3006 50mil 1.27m m con oro de la inmersión

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Los materiales de alta frecuencia del circuito de Rogers RO3006 son compuestos de cerámica-llenados de PTFE previstos para el uso en microonda comercial y usos del RF. Fue diseñado para ofrecer estabilidad eléctrica y mecánica excepcional en los precios competitivos. Las propiedades mecánicas son constantes. Esto permite que el diseñador desarrolle diseños de múltiples capas del tablero sin el encuentro de alabeos o de problemas de la confiabilidad. Los materiales RO3006 exhiben un coeficiente de la extensión termal (CTE) en el eje de X y de Y de 17 ppm/℃. Este coeficiente de la extensión se hace juego al del cobre, después del cual permite que el material exhiba estabilidad dimensional excelente, con la contracción típica del grabado de pistas, graban al agua fuerte y cuecen, de menos de 0,5 milipulgadas por pulgada. Z-AXIS CTE es 24 ppm/℃, que proporciona confiabilidad plateada excepcional del por-agujero, incluso en ambientes severos.

Usos típicos:

1) Radar automotriz

2) Sistemas de telecomunicaciones celulares

3) Transmisión de datos en sistemas de cable

4) Satélites directos de la difusión

5) Antenas de satélite de colocación globales

6) Antena del remiendo para las comunicaciones inalámbricas

7) Amplificadores de potencia y antenas

8) Placas madre del poder

9) Lectores de metro remotos

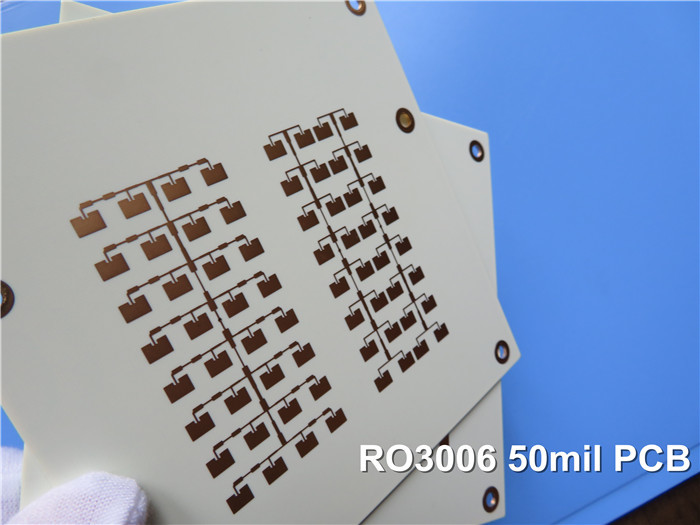

Rogers RO3006 RF imprimió el PWB de la microonda de la placa de circuito 2-Layer Rogers 3006 50mil 1.27m m con oro de la inmersión 0

Especificaciones del PWB

TAMAÑO DEL PWB	98 x 98mm=1PCS
TIPO DEL TABLERO	El doble echó a un lado PWB
Número de capas	2 capas
Componentes superficiales del soporte	SÍ
A través de componentes del agujero	SÍ
PILA DE LA CAPA	cobre ------- capa SUPERIOR de 18um (0,5 onzas) +plate
	RO3006 1.270m m
	cobre ------- 18um (0,5 onzas) + capa de la placa BOT
TECNOLOGÍA
Rastro y espacio mínimos:	milipulgada 4 milipulgadas/4
Agujeros mínimos/máximos:	0.3m m/2.2m m
Número de diversos agujeros:	n/a
Número de agujeros de taladro:	n/a
Número de ranuras molidas:	0
Número de recortes internos:	0
Control de la impedancia:	no
Número de finger del oro:	0
MATERIAL DEL TABLERO
Epóxido de cristal:	RO3006 1.270m m
Externo final de la hoja:	1 onza
Hoja final interna:	N/A
Altura final del PWB:	1,4 milímetros ±0.14mm
EL PLATEAR Y CAPA
Final superficial	Oro de la inmersión
Suelde la máscara para aplicarse a:	Inferior, mínimo 12micron
Color de la máscara de la soldadura:	Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo de la máscara de la soldadura:	LPSM
CONTOUR/CUTTING	Encaminamiento
MARCA
Lado de la leyenda componente	Inferior
Color de la leyenda componente	Blanco, IJR-4000 MW300, marca de Taiyo
Fabricante Name o logotipo:	Marcado en el tablero en un conductor y un ÁREA LIBRE leged
VÍA	N/A
GRADO DE FLAMIBILITY	Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema:	0,0059"
Galjanoplastia del tablero:	0,0029"
Tolerancia del taladro:	0,002"
PRUEBA	Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN	fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO	Por todo el mundo, global.

Hoja de datos de Rogers 3006 (RO3006)

Valor típico RO3006
Propiedad	RO3006	Dirección	Unidades	Condición	Método de prueba
Constante dieléctrica, εProcess	6.15±0.05	Z		10 GHz/23℃	IPC-TM-650 Stripline afianzado con abrazadera 2.5.5.5
Constante dieléctrica, εDesign	6,5	Z		8GHz a 40 gigahertz	Método de la longitud de la fase diferenciada
Factor de disipación, tanδ	0,002	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5
Coeficiente termal de ε	-262	Z	ppm/℃	10 gigahertz -50℃to 150℃	IPC-TM-650 2.5.5.5
Estabilidad dimensional	0,27 0,15	X Y	mm/m	COND A	IPC-TM-650 2.2.4
Resistencia de volumen	105		MΩ.cm	COND A	IPC 2.5.17.1
Resistencia superficial	105		MΩ	COND A	IPC 2.5.17.1
Módulo extensible	1498 1293	X Y	MPa	23℃	ASTM D 638
Absorción de la humedad	0,02		%	D48/50	IPC-TM-650 2.6.2.1
Calor específico	0,86		j/g/k		Calculado
Conductividad termal	0,79		W/M/K	50℃	ASTM D 5470
Coeficiente de extensión termal (- 55 a 288℃)	17 17 24	X Y Z	ppm/℃	Derecho del 23℃/50%	IPC-TM-650 2.4.4.1
TD	500		℃ TGA		ASTM D 3850
Densidad	2,6		gm/cm3	23℃	ASTM D 792
Cáscara de cobre Stength	7,1		Ib/in.	1oz, EDC después del flotador de la soldadura	IPC-TM 2.4.8
Inflamabilidad	V-0				UL 94
Proceso sin plomo compatible	Sí
