Breve introducción
Apenas pues su nombre implica, el de alta frecuencia es que la frecuencia es relativamente alta, refiere generalmente a la frecuencia de >=300 megaciclo (es decir gigahertz de la longitud de onda <>=1 se llama microonda.
Frecuencias típicas para los usos inalámbricos:
* móvil actual: 0.9GHz - 2GHz
* sistemas 3G: 2.5GHz
* Bluetooth: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz y 40GHz
* automotriz: 77GHz
Mercado: RFID, comunicaciones inalámbricas, estación base y antena, amplificador, productos militares, productos electrónicos de consumo.
El PWB impreso de alta frecuencia de la placa de circuito o de la microonda refiere a la placa de circuito impresa hecha en la placa revestida (de la microonda) del cobre de alta frecuencia del substrato. Los tipos comunes son: Tablero de doble cara, tablero de múltiples capas y estructura mezclada.
La estructura mezclada incluye el substrato especial del alto rendimiento, los PP cubren + tablero ordinario del funcionamiento y los PP cubren al tablero acuciante mezclado; substrato de alta frecuencia + substrato ordinario FR4; substrato de alta frecuencia + etc. con base metálica.

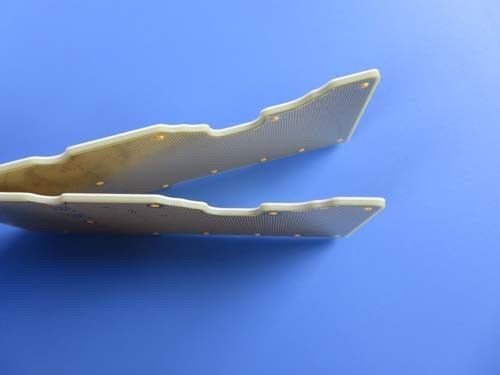

Caso del PWB: Tableros del PWB de la microonda empleados RO4350B 10 milipulgada con oro de la inmersión
(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Éste es un tipo de PWB echado a un lado doble el de alta frecuencia empleado RO4350B substrato de 10 milipulgadas para el uso de la antena. Es un tablero del PWB del RF de 2 capas en 0,3 milímetros de grueso. Es final del oro de la inmersión sin máscara de la soldadura. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno embalan a 50 tableros para el envío.
Características y ventajas
La constante dieléctrica (DK) es baja y estable, así que la transmisión de la señal es buena sin demora.
Resistencia de la buena temperatura alta y de la baja temperatura. (- 192℃-260℃)
La resistencia térmica, la resistencia química, la fuerza de impacto y la fuerza de peladura son buenas.
El proceso de SMT es resistente a soldar de flujo, resistente volver a trabajar debido a los cojines del oro.
Entrega a tiempo. Custodia de tarifa de la en-tiempo-entrega del 98%.
El proceso entero de la fabricación se controla totalmente.
Ningún MOQ, bajo costo para los prototipos y muestras.
La UL conformó
Tarifa de la denuncia del cliente: <1>
Uso
Transmisor, varioacoplador, transmisor de Digitaces, antena 3G
Hoja del parámetro y de datos
| TAMAÑO DEL PWB |
10 x 37mm=1up |
| TIPO DEL TABLERO |
El doble echó a un lado PWB |
| Número de capas |
2 capas |
| Componentes superficiales del soporte |
SÍ |
| A través de componentes del agujero |
NO |
| PILA DE LA CAPA |
cobre ------- capa SUPERIOR de 35um (1 onza) +plate |
| RO4350B 0.254m m |
| cobre ------- 35um (1oz) + capa de la placa BOT |
| TECNOLOGÍA |
|
| Rastro y espacio mínimos: |
8,8 milipulgadas/10.5mil |
| Agujeros mínimos/máximos: |
no |
| Número de diversos agujeros: |
no |
| Número de agujeros de taladro: |
no |
| Número de ranuras molidas: |
0 |
| Número de recortes internos: |
0 |
| Control de la impedancia: |
no |
| Número de finger del oro: |
0 |
| MATERIAL DEL TABLERO |
|
| Epóxido de cristal: |
RO4350B Tg280℃, er<3>
|
| Externo final de la hoja: |
1,5 onzas |
| Hoja final interna: |
N/A |
| Altura final del PWB: |
0,3 milímetros ±0.1 |
| EL PLATEAR Y CAPA |
|
| Final superficial |
Oro de la inmersión, el 87% |
| Suelde la máscara para aplicarse a: |
N/A |
| Color de la máscara de la soldadura: |
N/A |
| Tipo de la máscara de la soldadura: |
N/A |
| CONTOUR/CUTTING |
Encaminamiento |
| MARCA |
|
| Lado de la leyenda componente |
N/A |
| Color de la leyenda componente |
N/A |
| Fabricante Name o logotipo: |
N/A |
| VÍA |
NO |
| GRADO DE FLAMIBILITY |
Aprobación de la UL 94-V0 MÍNIMA. |
| TOLERANCIA DE LA DIMENSIÓN |
|
| Dimensión del esquema: |
0,0059" |
| Galjanoplastia del tablero: |
0,0029" |
| Tolerancia del taladro: |
0,002" |
| PRUEBA |
Envío anterior de la prueba eléctrica del 100% |
| TIPO DE ILUSTRACIONES QUE SE PROVEERÁN |
fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVICIO |
Por todo el mundo, global. |
Política de la calidad
Bicheng ha desarrollado la serie de procedimientos y de acercamientos de la gestión para asegurar que PCBs está de acuerdo con los requisitos de clientes, incluyendo la selección de los vendedores, de la inspección de las obras en fase de creación (WIP), de la inspección de entrega saliente y del servicio de atención al cliente etc.
Evaluación y auditoría de proveedores
Los proveedores tienen que ser evaluados por Bicheng. Además, Bicheng valorará y alinear los proveedores cada año para garantizar los materiales suministrados están cumpliendo los requisitos de Bicheng. Además, Bicheng continuamente desarrollar a proveedores y supervisarlos para mejorar a su gestión de la calidad y de ambiente que basa en los sistemas de ISO9001 y de ISO14001.
Evaluación del contrato
Bicheng revisará y verificará los requisitos de cliente de asegurarse de que tengamos la capacidad para satisfacer los requisitos de clientes incluyendo especificaciones, entrega y otras demandas antes de aceptar una orden.
Fabricación, auditoría y control de datos de fabricación.
Cuando los datos y las especificaciones del diseño de los clientes se proporcionan a nuestro departamento del mercado, Bicheng tiene que verificar todos los requisitos. Entonces, convierta los datos de diseño en datos de fabricación por la leva. Finalmente, una instrucción de fabricación (MI) se genera según el proceso y las tecnologías reales de fabricación para el departamento de fabricación como la base para la fabricación real. El MI se debe revisar por los ingenieros independientes y los ingenieros del QA antes del problema.
Control de calidad material entrante
Todos los materiales tienen que ser examinados antes de almacenar. Establecimos una serie de procedimiento y de instrucción estrictos de la inspección para controlar los materiales entrantes. Además, los diversos instrumentos y aparatos de inspección exactos garantizan la capacidad para juzgar el material bueno o no. Publicamos el material con primero hacia fuera principio primero en entrar, primero en salir, y damos hacia fuera la “alarma” para el material que alcanzará la vida útil para asegurarse que los materiales están utilizados para arriba antes de vencimiento.
Control del proceso de producción
La instrucción de fabricación correcta (MI), la gestión del equipo y el control completo del mantenimiento y de proceso, la inspección estricta de WIP y la supervisión así como la instrucción de trabajo, ésas para hacer todo el proceso entero de la fabricación controlaron totalmente.
Control e inspección finales
Todo el PCBs tuvo que ser pasado con la prueba abierta y corta así como la inspección visual pasó después las pruebas físicas especificadas. Poseemos el diverso equipo de prueba avanzado incluyendo modificado para requisitos particulares, las máquinas de la prueba del vuelo de la punta de prueba para garantizar que cada PWB es el 100% probado.
Auditoría de la entrega del producto
Pusimos un departamento dedicado de FQA para examinar los productos del PWB según las especificaciones y los requisitos del cliente muestreando. PCBs calificado va a ser embalado.
FQA también tiene que realizar una auditoría del 100% del embalaje del almacén y de los productos de envío, incluyendo número del producto, número de cliente, cantidad del producto, enviando la dirección y así sucesivamente antes del envío.
Servicio de atención al cliente
Pusimos a un equipo profesional del servicio de atención al cliente dinámico para comunicar con los clientes y trato oportuno con las reacciones de clientes. Nos centramos altamente en las necesidades de los clientes y entender las demandas de clientes, oportunas para ajustar la política de requisitos del servicio de atención al cliente y del producto del PWB.
